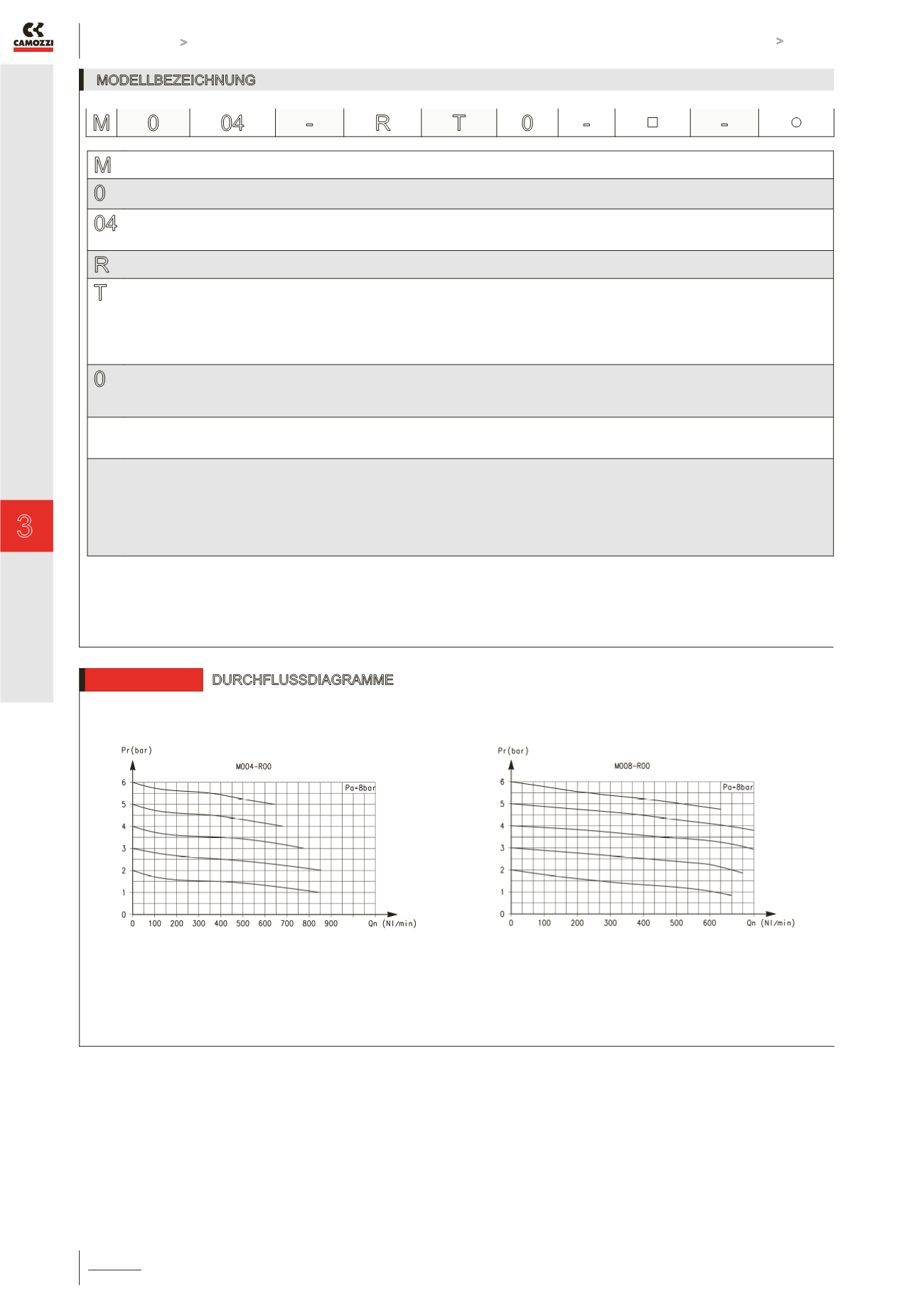

Regler Serie M Micro

AUFBEREITEN >

KATALOG

>

Version 8.8

/5.05.02

3

AUFBEREITEN

MODELLBEZEICHNUNG

M

SERIE

0

GRÖSSE

0

04

ANSCHLÜSSE

08 = G1/8”

04 = G1/4”

R

R = REGLER

T

BETRIEBSDRUCK

0 = 0,5 ÷ 10 (Standard)

1 = 0 ÷ 4

2 = 0 ÷ 2

7 = 0,5 ÷ 7

T = voreingestellt *

B = festeingestellt *

0

BAUART

0 = Sekundärentlüftung

1 = ohne Sekundärentlüftung

5 = kontinuierlicher Luftverbrauch an der Sekundärentlüftung

REGELART

Standard = ohne Entlüftung bei Eingangsdruck = O

VS = mit Entlüftung bei Eingangsdruck = O

*Bei voreingestellten und festgestellten Reglern ■ Eingangsdruck und ● Ausgangsdruck ergänzen

■ = Eingangsdruck

● = Ausgangsdruck / festeingestellt oder max. Druck für voreingestellt

Bestellbeispiel voreingestellter Regler Eingang 6.3 bar, Ausgang 4.5 bar:

M04-RT0-6.3-4.5

Zubehör siehe ab 3/5.05.01.

M 0

04

-

R T 0 -

■ -

6512

DURCHFLUSSDIAGRAMME

Durchflussdiagramm Modell M004-R00

Pa = Eingangsdruck

Pr = Ausgangsdruck

Qn = Durchfluss

Durchflussdiagramm Modell M008-R00

Pa = Eingangsdruck

Pr = Ausgangsdruck

Qn = Durchfluss
