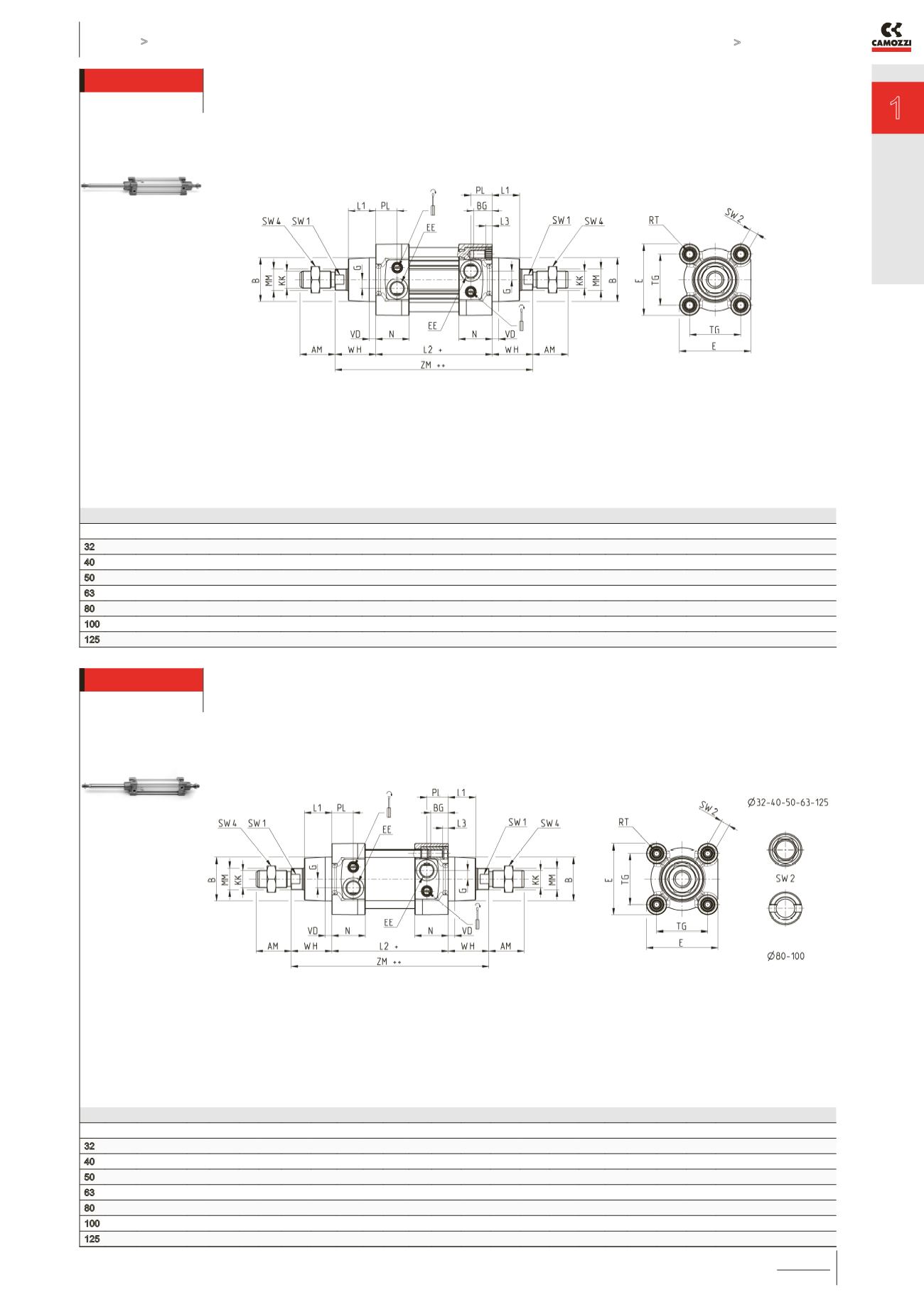

Zylinder Serie 63 - Profilrohr, durchgehende Kolbenstange

Versionen: 63MP6..., 63MP7..., 63LP6... und 63LP7...

Hinweis: Die Abmessungen L2 und ZJ der einfachwirkenden Version erhöhen sich um 25mm

PRODUKTÜBERSICHT

Ø ØMM KK ØB PL L1 AM EE WH L2 L3 ZM VD N BG RT G TG E ØF SW1 SW2 SW4 Dämpfungshub vorn/hinten

32 12 M10x1.25 30 18.5 18 22 G1/8 26 94 5.5 146 5 27 16 M6 5 32.5 47 -

10 6 17

17

40 16 M12x1.25 35 19 21 24 G1/4 30 105 5.5 165 5 30 16 M6 5 38 55 -

13 6 19

18

50 20 M16x1.5 40 19.5 25 32 G1/4 37 106 6 180 6 30.5 16 M8 8 46.5 65 8 17 8 24

20

63 20 M16x1.5 45 24 26 32 G3/8 37 121 6 195 6 37.5 16 M8 8 56.5 75 8 17 8 24

22

80 25 M20x1.5 45 23.5 30 40 G3/8 46 128 0 220 7 37 19 M10 8 72 93 8 22 6 30

25

100 25 M20x1.5 55 24 35 40 G1/2 51 138 0 240 7 39.5 19.5 M10 8 89 110 8 22 6 30

26

125 32 M27x2 60 28 42 54 G1/2 65 160 6 290 8 44 23 M12 10.5 110 135 -

27 12 41

33

+ Hub

++ 2 x Hub

Zylinder Serie 63 - Rundrohr, durchgehende Kolbenstange

Versionen: 63MT6..., 63MT7..., 63LT6... und 63LT7...

Hinweis: Die Abmessungen L2 und ZJ der einfachwirkenden Version erhöhen sich um 25mm

PRODUKTÜBERSICHT

Ø ØMM KK ØB PL L1 AM EE WH L2 L3 ZM VD N BG RT G TG E ØF SW1 SW2 SW4 Dämpfungshub vorn/hinten

32 12 M10x1.25 30 18.5 18 22 G1/8 26 94 5 146 5 27 16 M6 5 32.5 47 -

10 6 17

17

40 16 M12x1.25 35 19 21 24 G1/4 30 105 5 165 5 30 16 M6 5 38 55 -

13 6 19

18

50 20 M16x1.5 40 19.5 25 32 G1/4 37 106 5 180 6 30.5 16 M8 8 46.5 65 8 17 8 24

20

63 20 M16x1.5 45 24 26 32 G3/8 37 121 5 195 6 37.5 16 M8 8 56.5 75 8 17 8 24

22

80 25 M20x1.5 45 23.5 30 40 G3/8 46 128 0 220 7 37 19 M10 8 72 93 8 22 *

30

25

100 25 M20x1.5 55 24 35 40 G1/2 51 138 0 240 7 39.5 19.5 M10 8 89 110 8 22 *

30

26

125 32 M27x2 60 28 42 54 G1/2 65 160 6 290 8 44 23 M12 10.5 110 135 -

27 12 41

33

+ Hub

++ 2x Hub

Hinweis zur Tabelle

* = Demontagewerkzeug

80-62/8C (siehe Zubehör)
