Zylinder Serie 63
KATALOG
1
/1.28.17
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN

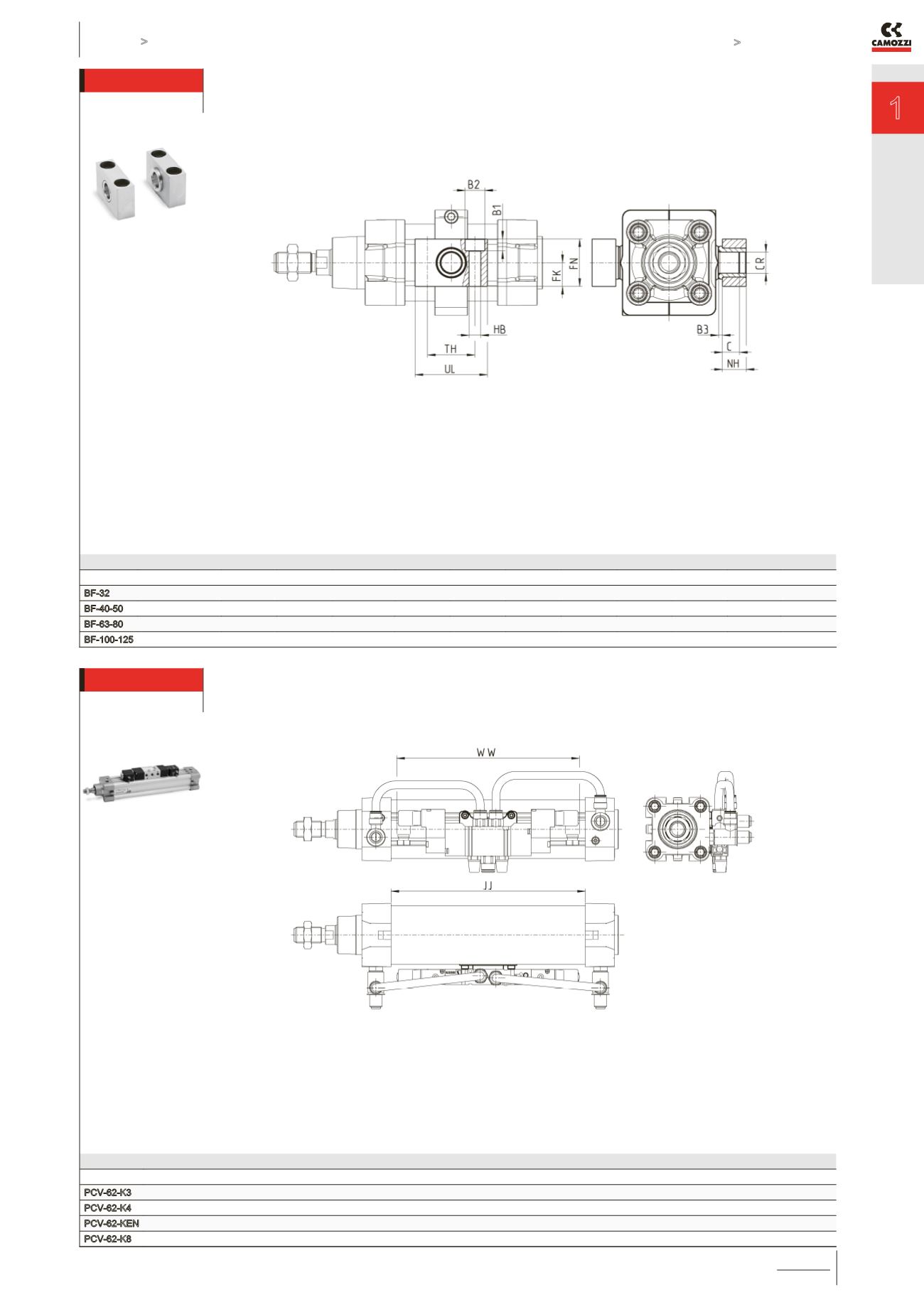

Lagerbock für Mittelschwenklager Mod. BF
Werkstoff: Aluminium
PRODUKTÜBERSICHT
Mod.
Ø
CR
NH
C
B3
TH
UL
FK
FN
B1
B2
HB
BF-32
32
12
15
7,5
3
32
46
15
30
6,8
11
6,6
BF-40-50
40 - 50
16
18
9
3
36
55
18
36
9
15
9
BF-63-80
63 - 80
20
20
10
3
42
65
20
40
11
18
11
BF-100-125
100 - 125
25
25
12,5
3,5
50
75
25
50
13
20
14
Lieferumfang:
2 Lagerböcke
Befestigungskit Mod. PCV
Der Befestigungskit Mod. PCV ermöglicht die Montage eines Ventils/Elektromagnetventils direkt am Zylinder.
Es entsteht eine Zylinderventileinheit.
PRODUKTÜBERSICHT
Mod.
PCV-62-K3
zur Befestigung von Ventilen Serie 3
PCV-62-K4
zur Befestigung von Ventilen Serie 4 Anschluss G1/4”
PCV-62-KEN
zur Befestigung von Ventilen Serie EN
PCV-62-K8
zur Befestigung von Ventilen Serie 4 Anschl. G1/8” + Serie 3 Anschl. G1/4”
Die Gesamtlänge des
gewählten Ventils (ww)
sollte immer kleiner sein,
als die Abmessung JJ des
gewählten Zylinders.
Siehe auch
www.camozzi.com im Produktbereich/
Downloads.
