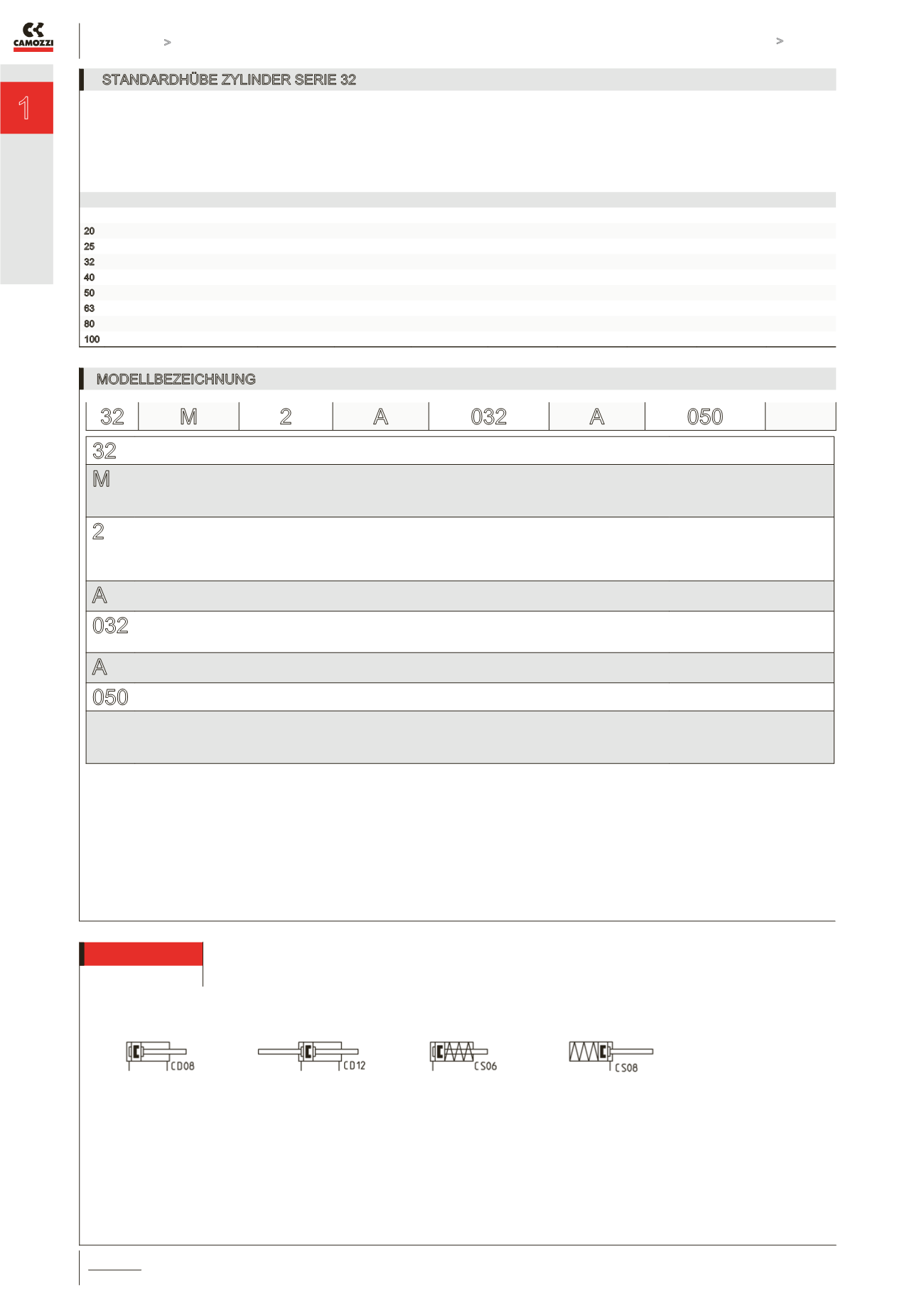

Kompaktzylinder Serie 32 ANTREIBEN > KATALOG > Version 8.8
/1.30.02 1
ANTREIBEN
STANDARDHÜBE ZYLINDER SERIE 32
✖ = verdrehgesichert; ● = doppeltwirkend, Kolbenstangengewinde innen/aussen;
■ = einfachwirkend, Feder vorn/hinten, Kolbenstangengewinde innen/aussen
STANDARDHÜBE
Ø 5 10 15 20 25 30 40 50 60 80
20 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖●
25 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖●
32 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
40 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
50 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
63 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
80 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
100 ✖● ■ ✖● ■ ✖● ■ ✖● ■ ✖● ✖● ✖● ✖● ✖●
MODELLBEZEICHNUNG
32 SERIE
M BAUREIHE
M = Kolbenstangengewinde aussen, nontiert mit Kolbenstangenmutter Mod. U
F = Kolbenstangengewinde innen
R = verdrehgesichert (nicht einfachwirkend)
2 BETRIEBSART
1 = einfachwirkend, Feder vorn
2 = doppeltwirkend
3 = doppeltwirkend, durchgehende Kolbenstange
4 = einfachwirkend, Feder hinten
PNEUMATIKSYMBOLE
CS06
CD08
CD12
CS08
A WERKSTOFFE
A = Köpfe, Rohr und Kolben AL eloxiert - Kolbenstangendichtung, Kopf- und Deckeldichtung + Kolbendichtung PU
032 KOLBENDURCHMESSER
020 = 20 mm - 025 = 25 mm - 032 = 32 mm - 040 = 40 mm
050 = 50 mm - 063 = 63 mm - 080 = 80 mm - 100 = 100 mm
A BEFESTIGUNGSART
A = Standard
050 HUB: siehe Tabelle
= Standard
S = Spezial
V = Kolbenstangendichtung in FKM
W = Hochtemperaturversion (doppeltwirkend, nicht magnetisch, mit FKM-Dichtungen +140°C)
32 M 2 A 032 A 050
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
