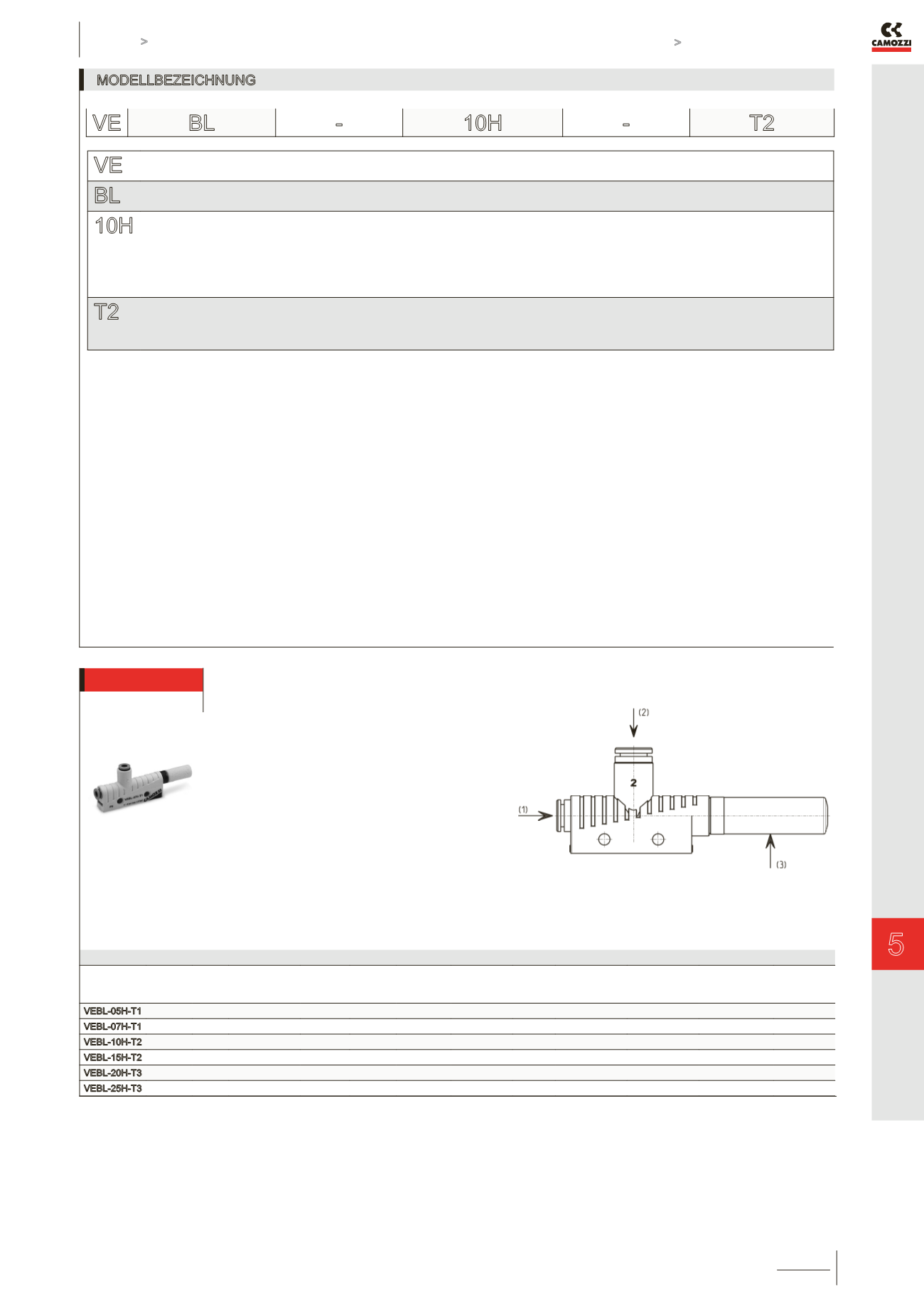

Grundejektoren Serie VEBL
KATALOG
5
/2.07.02
5
>
Version 8.8
VAKUUM >
VAKUUM
MODELLBEZEICHNUNG
VE
SERIE
VE = Vakuumejektor
BL
BAUART
BL = Basisausführung, leicht
10H
DÜSENDURCHMESSER
05H = 0,5 mm
07H = 0,7 mm
10H = 1 mm
15H = 1,5 mm
20H = 2 mm
25H = 2,5 mm
T2
ANSCHLUSSART (ZULUFT):
T1 = Steckanschluss Ø4mm
T2 = Steckanschluss Ø6mm
T3 = Steckanschluss Ø8mm
VE BL
-
10H
-
T2
TECHNISCHE KENNGRÖSSEN
Mod.
Düsen-Ø
(mm)
Evak.-
grad
(mbar)
Maximales
Saugvermögen
(l/min)
Luft-
verbrauch
(l/min)
Betriebs-
druck (bar)
Opt.Betriebs-
druck (bar)
Umgebungs-
temperatur
(°C)
Gewicht
(kg)
Geräuschpegel
u. Druck [dB(A)]
Geräuschpegel
in Atmosphäre
[dB(A)]
Empf.Schlauch-
innen-Ø (mm)
bis 2m
Max. Anzahl/
Leiste VEBL-
ST
VEBL-05H-T1 0,5 -840
8
13,5
3...6
4,5
0...60
0,0075
53
58
2/2
11
VEBL-07H-T1 0,7 -850
16
22
3...6
4,5
0...60
0,0075
59
65
2/2
11
VEBL-10H-T2 1
-850
38
48
3...6
4,5
0...60
0,022
59
65
4/6
7
VEBL-15H-T2 1,5 -850
71
105
3...6
4,5
0...60
0,022
65
72
4/6
7
VEBL-20H-T3 2
-850
127
197
3...6
4,5
0...60
0,050
68
77
6/8
5
VEBL-25H-T3 2,5 -850
215
311
3...6
4,5
0...60
0,050
70
78
6/8
5
TECHNISCHE KENNGRÖSSEN
1 = Druckluftanschluss
2 = Vakuumanschluss
3 = Abluft
Medium: gefilterte Luft,
mit + ohne Schmierung
gem. ISO 8573-1:2001
Klasse 7-4-4
