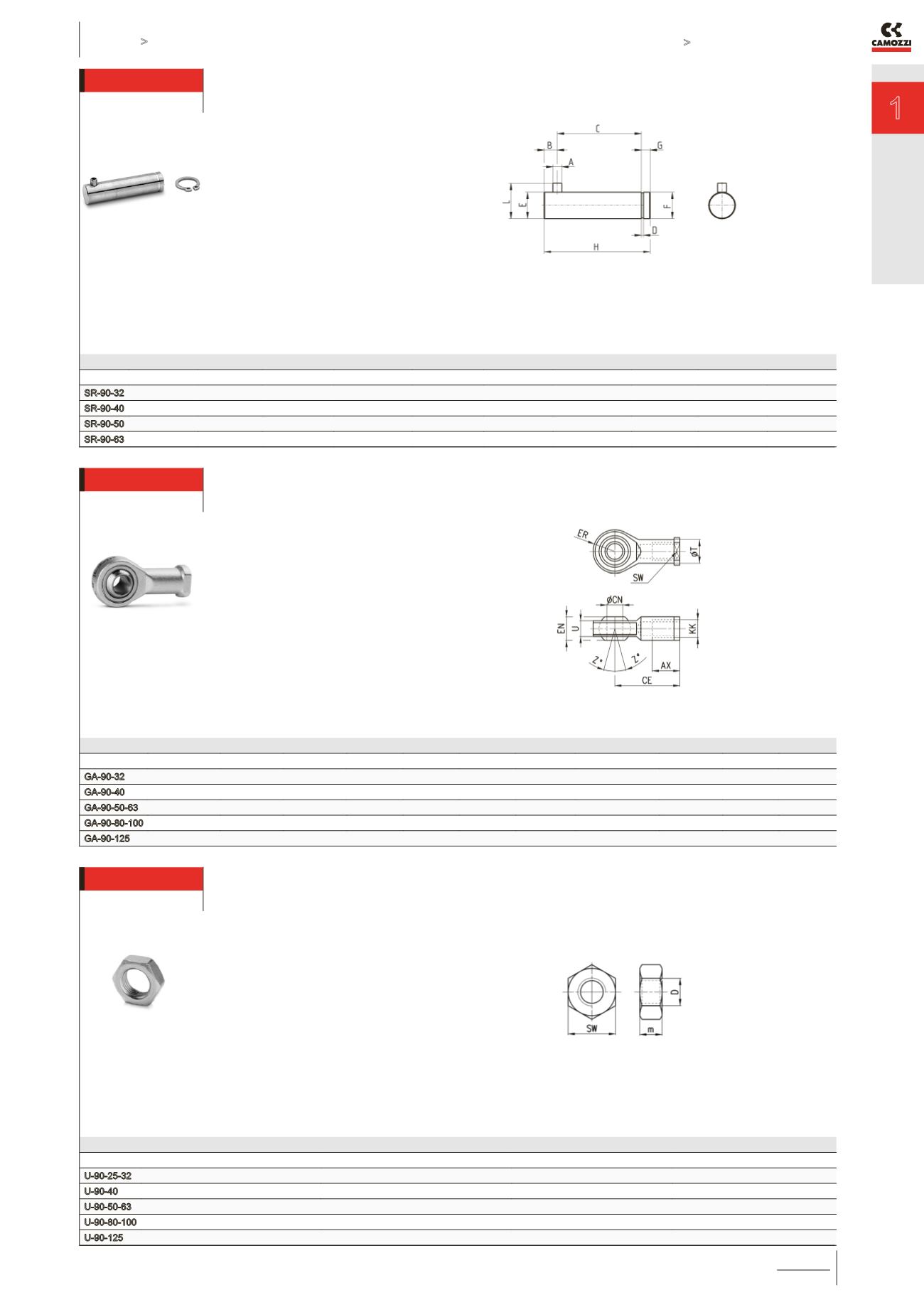

Lagerbolzen verdrehgesichert Mod. SR-90

Lieferumfang:

1 Lagerbolzen verdrehgesichert

(Edelstahl 1.4401)

1 Seeger-Ring (Stahl)

PRODUKTÜBERSICHT

Mod.

Ø

A

B

C

D

E

F

G

H

L

SR-90-32

32

3

4.5

32.5

1.1

10

9.6

4

41

14

SR-90-40

40

4

6

38

1.1

12

11.5

4

48

46

SR-90-50

50

4

6

43

1.1

16

15.2

5

54

20

SR-90-63

63

4

6

49

1.1

16

15.2

5

60

20

Gelenkauge Mod. GA-90

ISO 8139

Werkstoff:

- Gehäuse Edelstahl 1.4301

- Innenring Edelstahl 1.4028

- Gleitfläche aus Sinterbronze

PRODUKTÜBERSICHT

Mod.

Ø

ØCN

U

EN

ER

AX

CE

KK

ØT

Z

SW

GA-90-32

32

10

10,5

14

14

20

43

M10x1,25

15

6,5

17

GA-90-40

40

12

12

16

16

22

50

M12x1,25

17,5

6,5

19

GA-90-50-63

50-63

16

15

21

21

28

64

M16x1,5

22

7,5

22

GA-90-80-100

80-100

20

18

25

21

33

77

M20x1,5

27,5

7

30

GA-90-125

125

30

25

35

35

51

110

M27x2

40

7,5

41

Kolbenstangenmutter Mod. U-90

Werkstoff: Edelstahl 1.4301

UNI EN ISO 4035

PRODUKTÜBERSICHT

Mod.

Ø

D

m

SW

U-90-25-32

32

M10x1,25

6

17

U-90-40

40

M12x1,25

7

19

U-90-50-63

50-63

M16x1,5

8

24

U-90-80-100

80-100

M20x1,5

9

30

U-90-125

125

M27x2

12

41
