Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

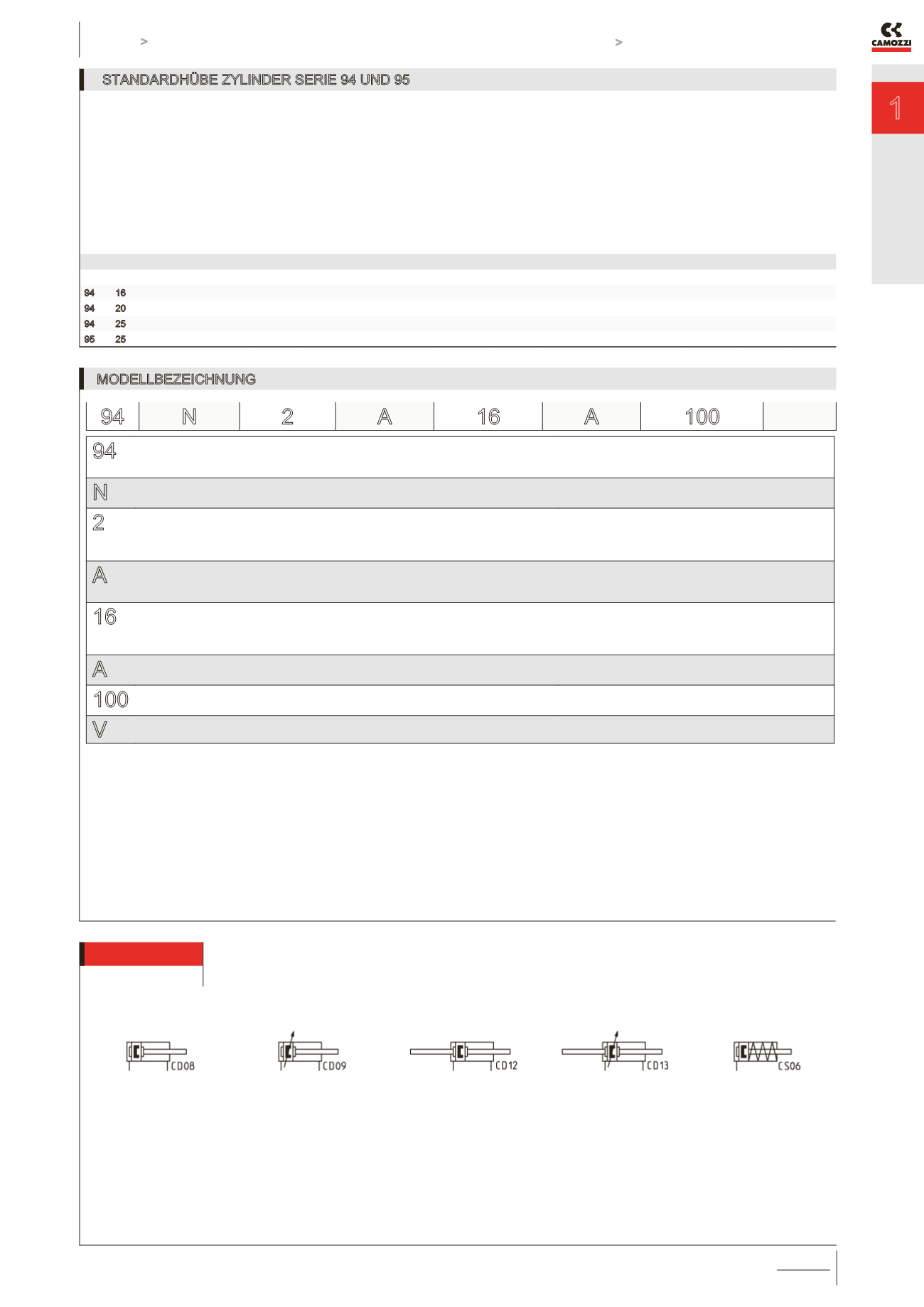

Edelstahl-Minizylinder Serie 94 und 95

KATALOG

1

/3.15.02

1

>

Version 8.8

ANTREIBEN >

ANTREIBEN

STANDARDHÜBE ZYLINDER SERIE 94 UND 95

●= einfachwirkend

✖ = doppeltwirkend

STANDARDHÜBE

Serie Ø

10

25

40

50

80

100

125

160

200

250

300

320

400

500

94 16

●✖ ●✖ ●✖ ●✖

94 20

●✖ ●✖ ●✖ ●✖

94 25

●✖ ●✖ ●✖ ●✖

95 25

MODELLBEZEICHNUNG

94

SERIE

94 Magnetversion, mechanische Dämpfung

95 Magnetversion, einstellbare Dämpfung

N

BAUREIHE

N = Standard

2

BETRIEBSART

1 = einfachwirkend

2 = doppeltwirkend

3 = doppeltwirkend, durchgehende Kolbenstange

PNEUMATIKSYMBOLE

CS06 (S. 94)

CD08 (S. 94) - CD09 (S. 95)

CD12 (S. 94) - CD13 (S. 95)

A

WERKSTOFFE

A = Edelstahl 1.4401, Dichtungen NBR

V = Edelstahl 1.4401, Dichtungen FKM (150°C)

16

KOLBENDURCHMESSER (ø)

16 = 16 mm

20 = 20 mm

25 = 25 mm

A

BEFESTIGUNGSART

A = Standard mit Überwurfmutter V und Kolbenstangenmutter U

100

HUB

(siehe Tabelle)

V

V = Kolbenstangendichtung in FKM

94 N

2

A

16

A

100

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
