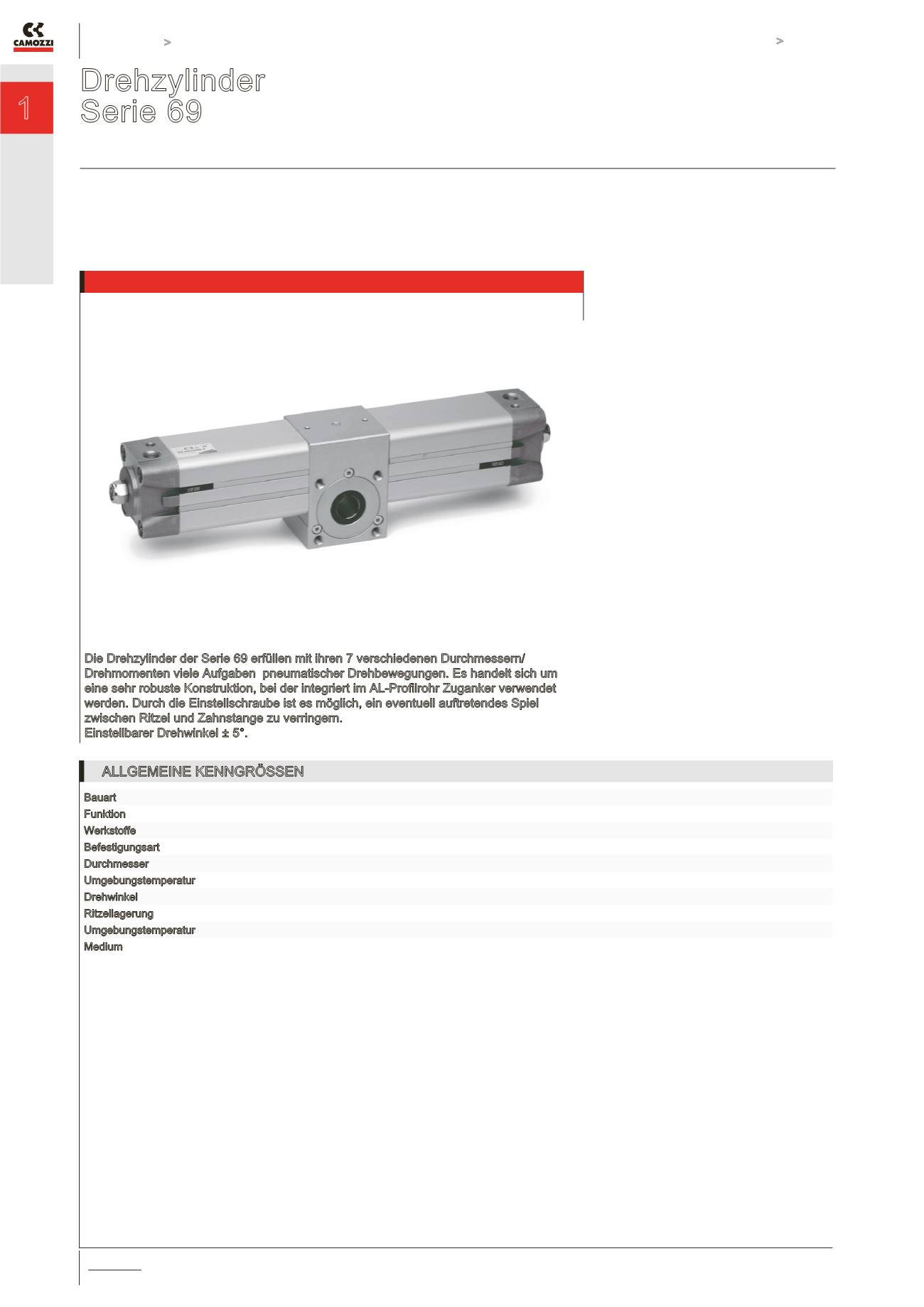

Drehzylinder Serie 69
ANTREIBEN >
KATALOG
>
Version 8.8
/6.10.01
1
ANTREIBEN
Drehzylinder
Serie 69
Magnetversion zur berührungslosen Abtastung mit
Endlagendämpfung und Winkelbegrenzung
ø 32, 40, 50, 63, 80, 100, 125mm
Drehwinkel 90°, 180°, 270° und 360°
Die Drehzylinder der Serie 69 erfüllen mit ihren 7 verschiedenen Durchmessern/
Drehmomenten viele Aufgaben pneumatischer Drehbewegungen. Es handelt sich um
eine sehr robuste Konstruktion, bei der integriert im AL-Profilrohr Zuganker verwendet
werden. Durch die Einstellschraube ist es möglich, ein eventuell auftretendes Spiel
zwischen Ritzel und Zahnstange zu verringern.
Einstellbarer Drehwinkel ± 5°.
Es empfiehlt sich bei hohen bzw.
wechselnden Drehmomenten die
Verwendung von mechanischen
Anschlägen oder Industriestoßdämpfern.
»
»
Versionen mit Hohl-
und Zapfenwelle
»
»
Klares, glattflächiges Design
ALLGEMEINE KENNGRÖSSEN
Bauart
Zahnstange/Ritzel, Zugankerzylinder
Funktion
Doppeltwirkend
Werkstoffe
Köpfe AL, Rohr AL-Profil, Dichtungen NBR, Stahl gehärtet
Befestigungsart
Gewinde am Körper, Anbauteile
Durchmesser
ø 32, 40, 50, 63, 80, 100, 125mm
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Drehwinkel
90°, 180°, 270°, 360° (andere auf Anfrage)
Ritzellagerung
Kugellager (bei ø 32 mm Teflon-Bronze)
Umgebungstemperatur 1 ÷ 10 bar
Medium
Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Zuordnung Sensoren: siehe Seite 1/9.20 02
