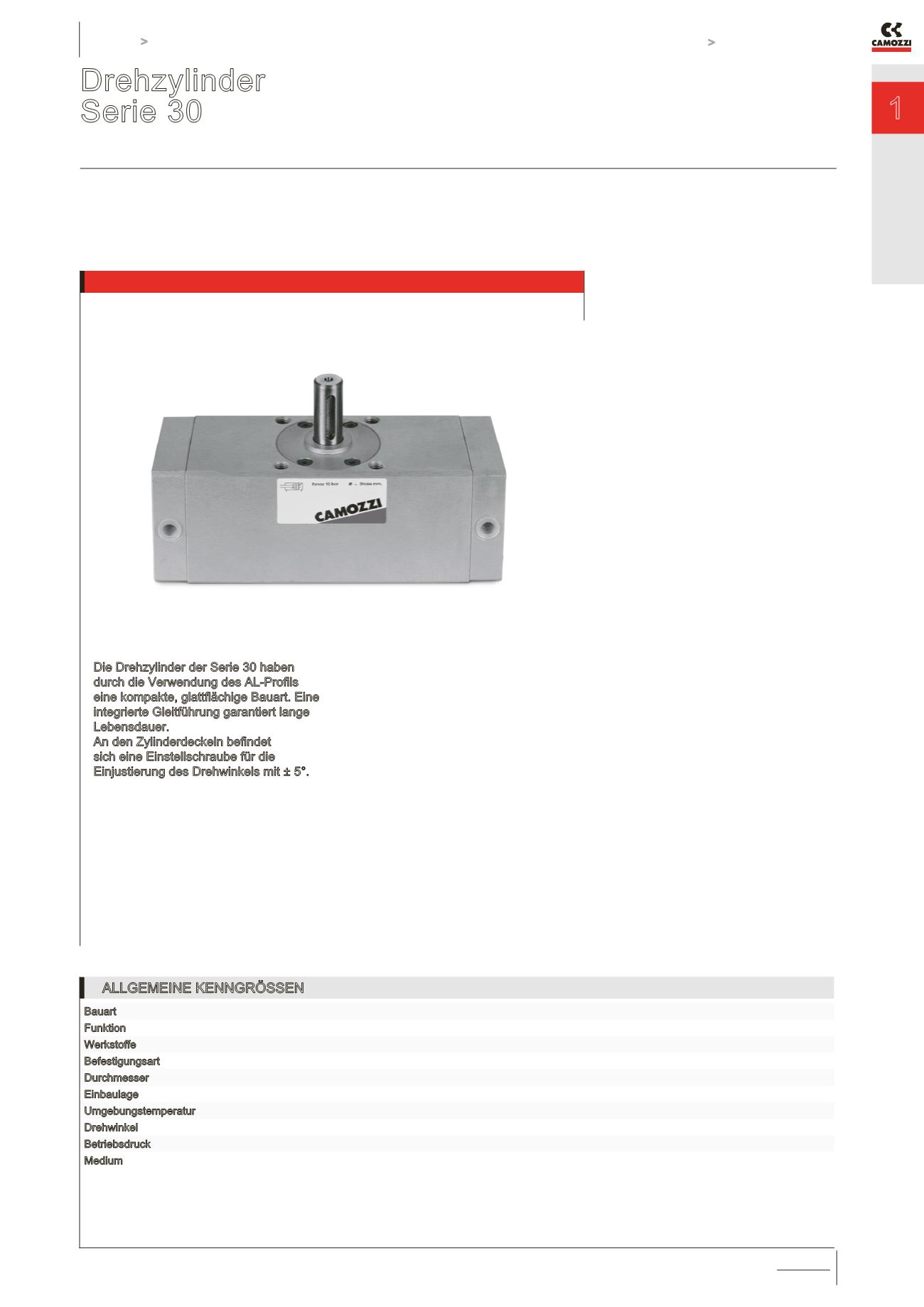

Katalog Version 8.8

256 / 1278

Modell- und Maßänderungen vorbehalten.
Unsere AGBs finden Sie auf .
Drehzylinder Serie 30 KATALOG
1
/6.15.01 1
> Version 8.8 ANTREIBEN >
ANTREIBEN
Drehzylinder
Serie 30
Mit und ohne Endlagendämpfung
Drehwinkel 90° und 180°
ø 50, 63, 80, 100mm
Die Drehzylinder der Serie 30 haben
durch die Verwendung des AL-Profils
eine kompakte, glattflächige Bauart. Eine
integrierte Gleitführung garantiert lange
Lebensdauer.
An den Zylinderdeckeln befindet
sich eine Einstellschraube für die
Einjustierung des Drehwinkels mit ± 5°.
ALLGEMEINE KENNGRÖSSEN
Bauart Zahnstange/Ritzel, AL-Profil
Funktion Doppeltwirkend
Werkstoffe Körper+Deckel AL-Profil, Innenteile Stahl gehärtet, Dichtungen NBR
Befestigungsart Gewinde am Körper
Durchmesser ø 50, 63, 80, 100mm
Einbaulage Beliebig
Umgebungstemperatur 0°C ÷ 50°C (getrocknete Luft- 20°C)
Drehwinkel 90° - 180°
Betriebsdruck 0,5 ÷ 10 bar
Medium Gefilterte, geölte oder ölfreie Luft
