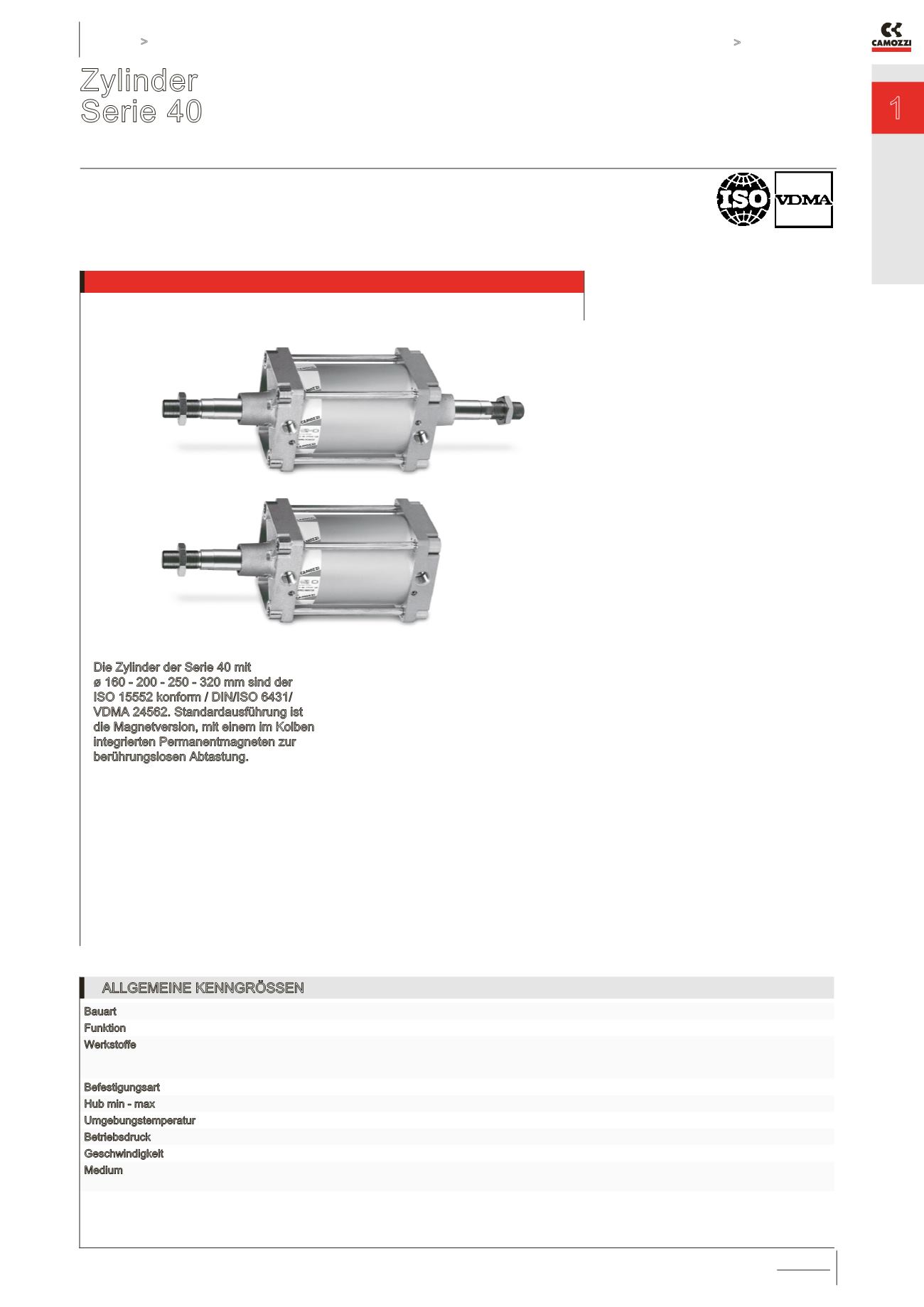

Zylinder Serie 40
KATALOG
1
/1.10.01
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
Zylinder
Serie 40
Doppeltwirkend, mit Endlagendämpfung, Magnetversion
ø 160 - 200 - 250 - 320 mm
Die Zylinder der Serie 40 mit
ø 160 - 200 - 250 - 320 mm sind der
ISO 15552 konform / DIN/ISO 6431/
VDMA 24562. Standardausführung ist
die Magnetversion, mit einem im Kolben
integrierten Permanentmagneten zur
berührungslosen Abtastung.
Die Dämpfung: in beiden Endlagen
ist dieser Zylinder mit einer mittels
Schraubendreher einstellbaren
Endlagendämpfung ausgerüstet. Um
störende mechanische Geräusche beim
Erreichen der Endlage zu vermeiden,
sind zusätzliche Anlaufscheiben aus
Kunststoff an Zylinderkopf und -deckel
montiert.
»
»
ISO 15552-Konformität,
entspricht DIN/ISO
6431 - VDMA 24562
»
»
Einstellbare
Endlagendämpfung
»
»
Kolbenstange Edelstahl
gerollt ( Ø 160-200 mm)
»
»
Kolbenstange Stahl
verchromt (Ø 250-320mm)
»
»
Abstreifer in Messing
ALLGEMEINE KENNGRÖSSEN
Bauart
Zugankerkonstruktion
Funktion
Doppeltwirkend
Werkstoffe
Köpfe+Kolben AL, Kolbenstange Edelstahl gerollt 1.4028 (Ø 160-200 mm) oder Stahl verchromt (Ø 250-320mm),
Kolbenstangenmutter Stahl verzinkt, Rohr AL eloxiert, Zuganker+Zugankermuttern Stahl verzinkt,
Dichtungen: Kolbenstange, Kolben, Dämpfung NBR-PU, Abstreifer in Messing
Befestigungsart
Am Flansch vorn/hinten - Fußbefestigung - Mittelschwenklager - Schwenkgabel vorn/hinten
Hub min - max
10 ÷ 2500 mm
Umgebungstemperatur 0°C ÷ 80°C (getrocknete Luft - 20°C)
Betriebsdruck
1 ÷ 10 bar
Geschwindigkeit
10 ÷ 500 mm/sec (ohne Last)
Medium
Gefilterte, ölfreie Luft, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu
unterbrechen
Zylinderkräfte/Luftverbrauch: siehe ANHANG 3.03+3.04; Zuordnung Sensoren: siehe Seite 1/9.20 01
