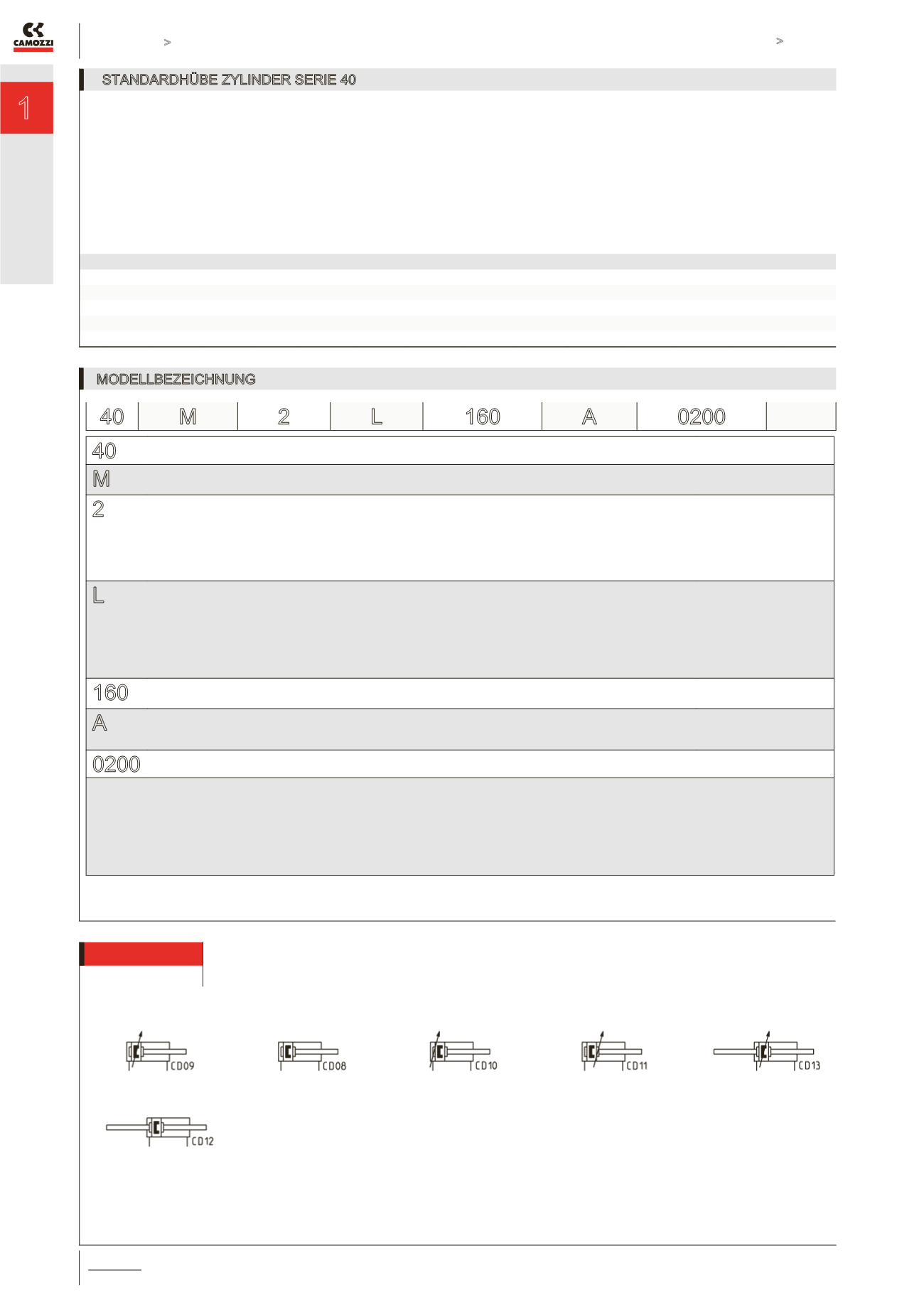

STANDARDHÜBE ZYLINDER SERIE 40

■ = doppeltwirkende Zylinder

STANDARDHÜBE

Ø 25

50

75

80

100

125

150

160

200

250

300

320

400

500

160

200

250

320

MODELLBEZEICHNUNG

40

SERIE

M

BAUREIHE

M = Standard, Magnetversion

2

BETRIEBSART

2 = doppeltwirkend, gedämpft - vorne und hinten

3 = doppeltwirkend, nicht gedämpft

4 = doppeltwirkend, hinten gedämpft

5 = doppeltwirkend, vorne gedämpft

6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft - vorne und hinten

8 = doppeltwirkend, durchgehende Kolbenstange, nicht gedämpft

PNEUMATIKSYMBOLE

CD09

CD08

CD10

CD11

CD13

CD12

L

WERKSTOFFE

L = siehe Allgemeine Kenngrössen Seite 1/1.10.01

T = Zuganker Edelstahl 1.4028, Zugankermuttern Edelstahl 1.4305

C = Kolbenstange Edelstahl gerollt 1.4305, Kolbenstangenmutter Edelstahl 1.4301

U = Kolbenstange Edelstahl gerollt 1.4305, -mutter Edelstahl 1.4301, Zuganker Edelstahl 1.4028, -muttern Edelstahl 1.4305

W = Kolbenstange Edelstahl gerollt 1.4301, -mutter Edelstahl 1.4301, Zuganker Edelstahl 1.4028, -muttern Edelstahl 1.4305

Anmerkung: Kolbenstange Ø 250-320 mm = Stahl verchromt C40

160

KOLBENDURCHMESSER

160 = 160 mm - 200 = 200 mm - 250 = 250 mm - 320 = 320 mm

A

BEFESTIGUNGSART

A = Standard, montiert mit Kolbenstangenmutter U

F = Zylinder mit Mittelschwenklager

0200

HUB (siehe Tabelle)

= Standard

V = Kolbenstangendichtung in FKM

W = alle Dichtungen in FKM + 130°C

C = PU lackiert, Farbe: grau*

G = Abstreifer aus Messing (Kolbenstange Edelstahl verchromt 1.4028, Kolbenstangendichtung NBR) (nur Ø 160, 200 mm)

( _ _ _ ) = Kolbenstange verlängert um _ _ _ mm

* Version C auf Anfrage. Versionen W und C sind nur für Ø 160+200 mm verfügbar.

40 M 2

L

160

A

0200

PNEUMATIKSYMBOLE

Pneumatiksymbole entsprechend der Modellbezeichnung.
