Zylinder Serie 40
KATALOG
1
/1.10.09
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN

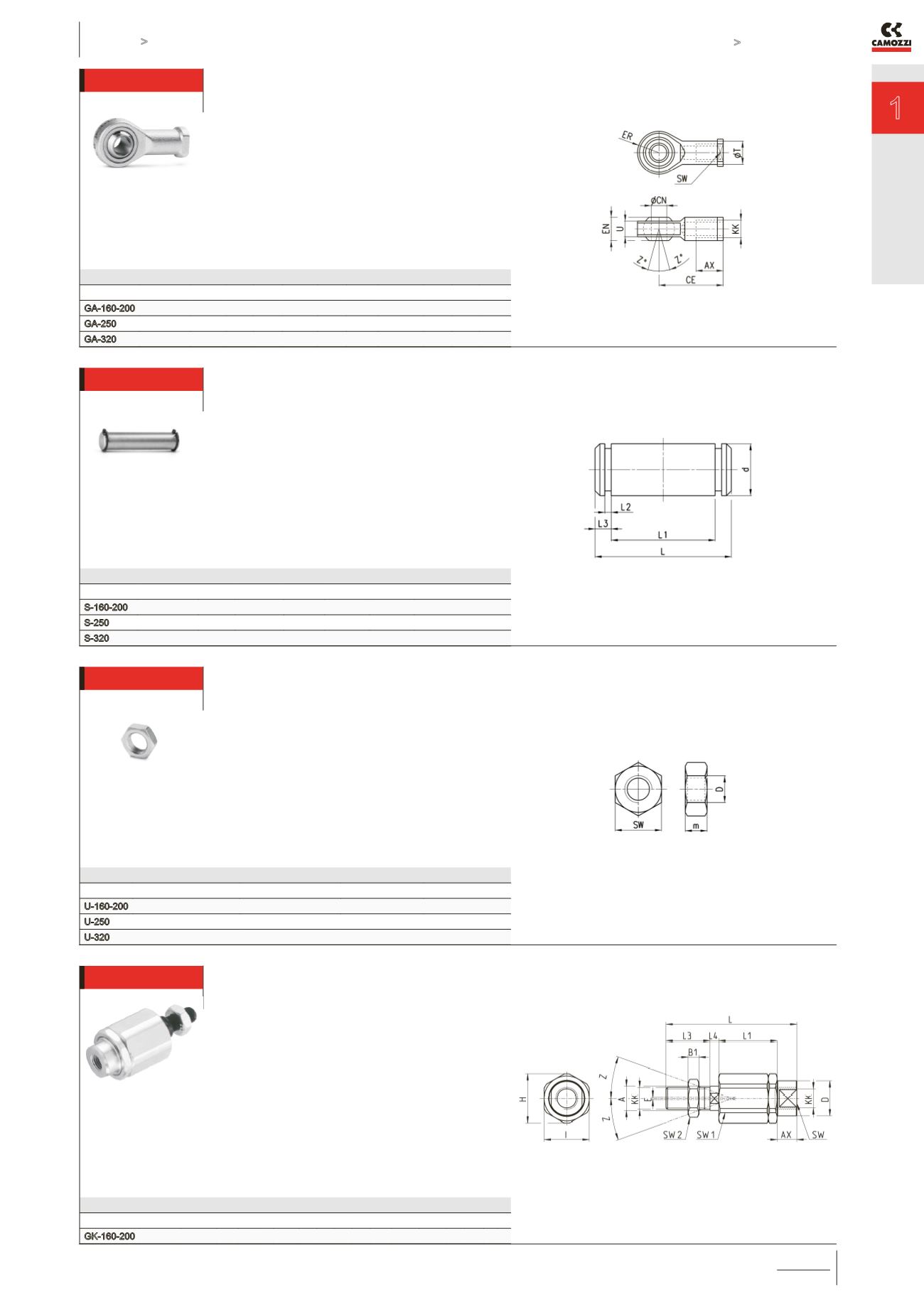

Gelenkauge Mod. GA
ISO 8139
PRODUKTÜBERSICHT
Mod.
Ø
Ø
CN U EN ER AX CE KK ØT Z SW
GA-160-200 160-200 35 28 43 40 56 125 M36x2 46 6 50
GA-250
250
40 33 49 -
60 142 M42x2 55 17 55
GA-320
320
50 45 60 58.5 65 160 M48x2 65 12 65
Lieferumfang:
1 Gelenkauge
Lagerbolzen Mod. S
Lieferumfang:
1 Lagerbolzen
2 Seegerringe (Stahl)
PRODUKTÜBERSICHT
Mod.
Ø
d
L
L1
L2
L3
S-160-200 160-200
30
180.5 172
1.6
4.25
Edelstahl 1.4305
S-250
250
40
210
202
1.85
4.5
Stahl verzinkt
S-320
320
45
236
222
1.85
7
Stahl verzinkt
Kolbenstangenmutter Mod. U
UNI EN ISO 4035
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø
D
m
SW
U-160-200
160-200
M36x2
14
55
U-250
250
M42x2
16
65
U-320
320
M48x2
24
75
Lieferumfang:
1 Kolbenstangenmutter
Ausgleichskupplung Mod. GK
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø KK L L1 L3 L4
Ø
A
Ø
D H I SW SW1 SW2 B1 AX Z E
GK-160-200 160-200 M36x2 190 77 72 15.5 39 57 75 70 54 32 55 14 68 4 2
Lieferumfang:
1 Ausgleichskupplung
