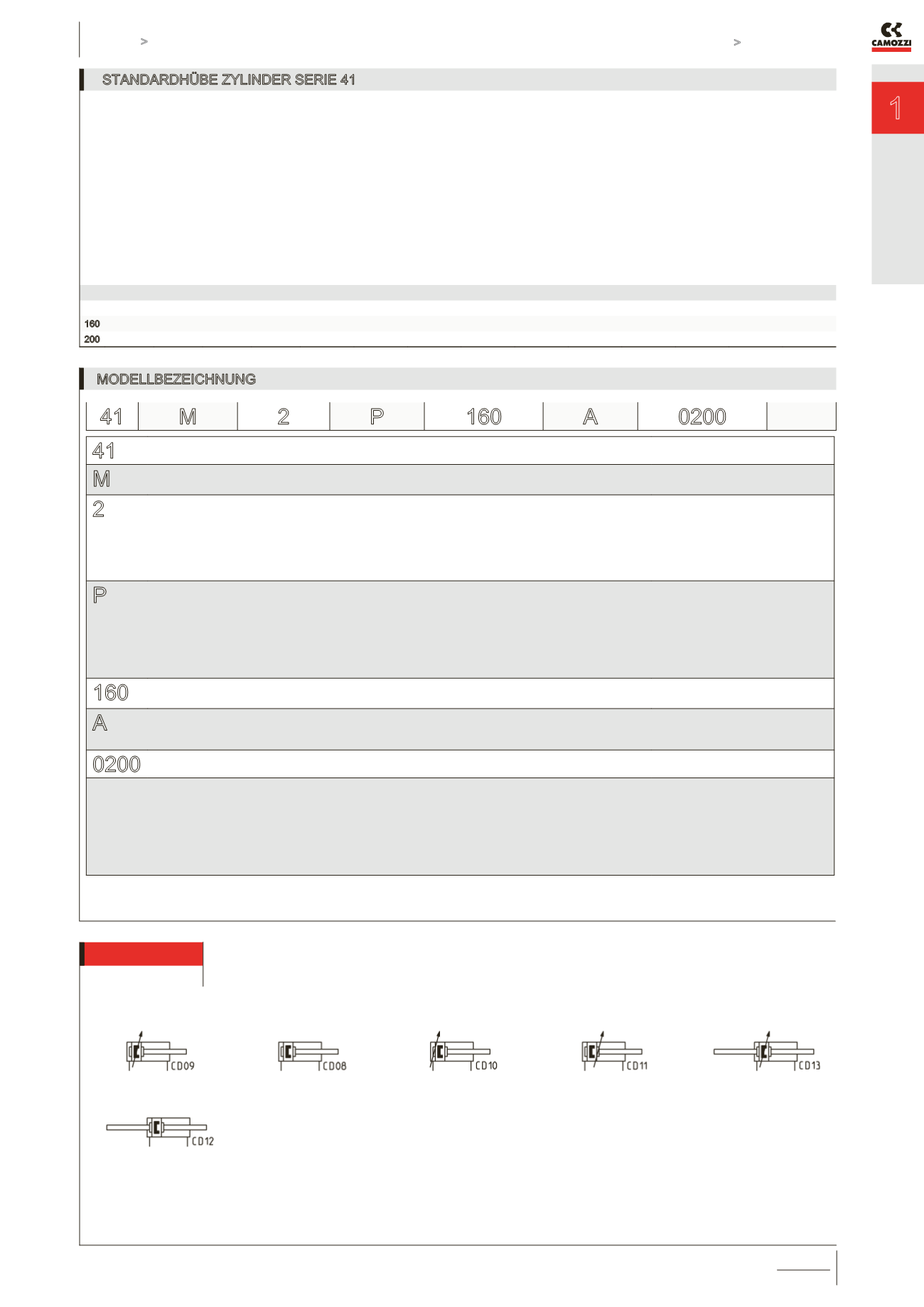

Zylinder Serie 41 KATALOG
1
/1.15.02 1
> Version 8.8 ANTREIBEN >
ANTREIBEN
STANDARDHÜBE ZYLINDER SERIE 41
✖ = doppeltwirkende Zylinder
STANDARDHÜBE
Ø 25 50 75 80 100 125 150 160 200 250 300 320 400 500
160 ✖ ✖ ✖ ✖ ✖ ✖
200 ✖ ✖ ✖
MODELLBEZEICHNUNG
41 SERIE
M BAUREIHE:
M = Standard, Magnetversion
2 BETRIEBSART:
2 = doppeltwirkend, gedämpft - vorne und hinten
3 = doppeltwirkend, nicht gedämpft
4 = doppeltwirkend, hinten gedämpft
5 = doppeltwirkend, vorne gedämpft
6 = doppeltwirkend, durchgehende Kolbenstange, gedämpft - vorne und hinten
8 = doppeltwirkend, durchgehende Kolbenstange, nicht gedämpft
PNEUMATIKSYMBOLE
CD09
CD08
CD10
CD11
CD13
CD12
P WERKSTOFFE:
P = siehe Allgemeine Kenngrössen Seite 1/1.15.01
R = Zuganker Edelstahl 1.4028 - Zugankermuttern Edelstahl 1.4305
C = Kolbenstange Edelstahl gerollt 1.4305 - Kolbenstangenmutter Edelstahl 1.4301
U = Kolbenstange Edelstahl gerollt 1.4305 - Kolbenstangenmutter Edelstahl 1.4301 - Zuganker Edelstahl 1.4028 -
Zugankermuttern Edelstahl 1.4305
W = Kolbenstange Edelstahl gerollt 1.4301 - Kolbenstangenmutter Edelstahl 1.4301 - Zuganker Edelstahl 1.4028 -
Zugankermuttern Edelstahl 1.4305
160 KOLBENDURCHMESSER:
160 = 160 mm - 200 = 200 mm
A BEFESTIGUNGSART:
A = Standard, montiert mit Kolbenstangenmutter U
F = Zylinder mit Mittelschwenklager
0200 HUB: siehe Tabelle
= Standard
V = Kolbenstangendichtung in FKM
W = alle Dichtungen in FKM + 130°C
C = PU lackiert, Farbe: grau*
G = Abstreifer aus Messing (Kolbenstange Edelstahl verchromt 1.4028, Kolbenstangendichtung NBR)
( _ _ _ ) = Kolbenstange verlängert um _ _ _ mm
* Version C auf Anfrage.
41 M 2 P 160 A 0200
PNEUMATIKSYMBOLE
Pneumatiksymbole entsprechend der Modellbezeichnung.
