Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

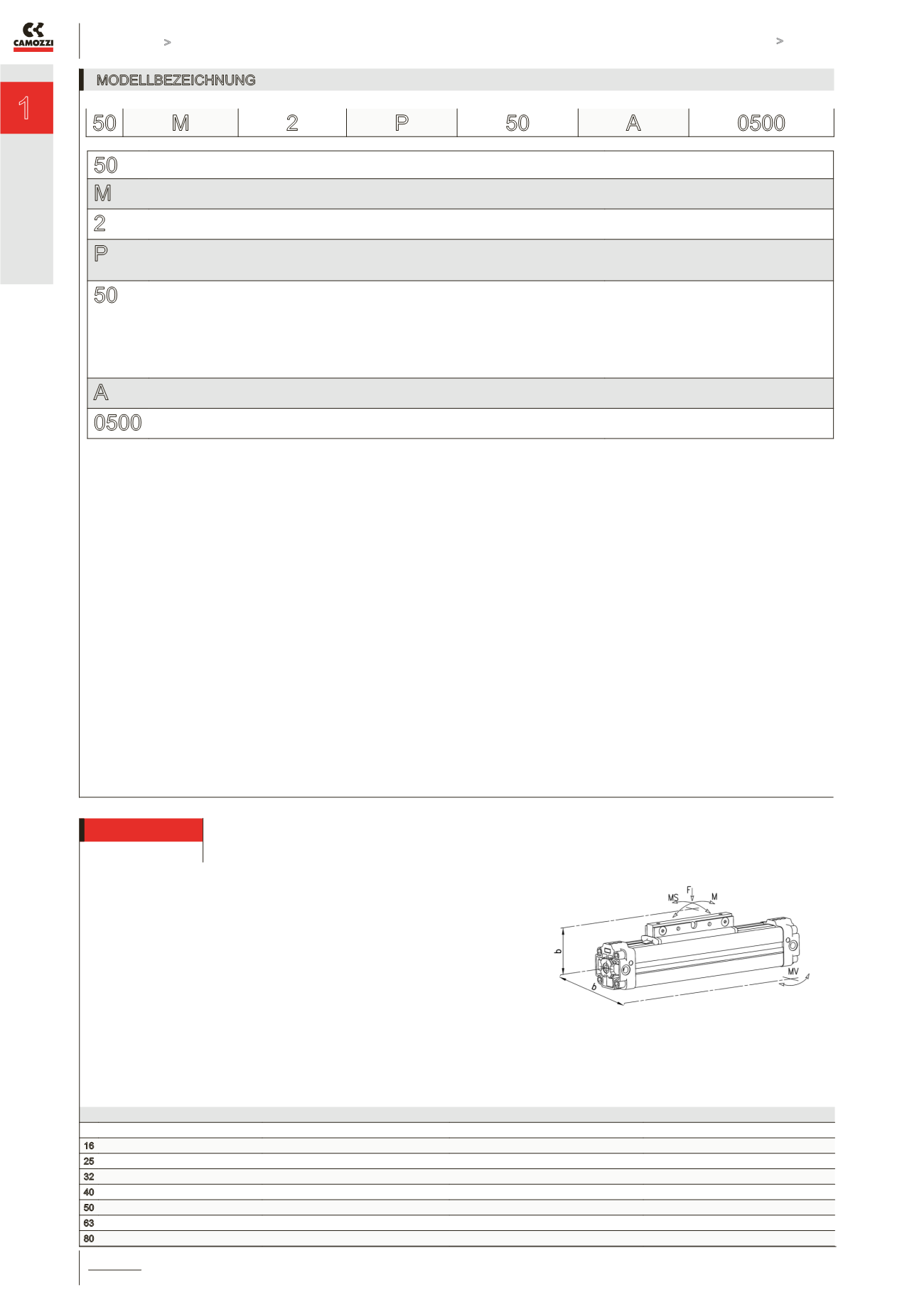

Kolbenstangenlose Zylinder Serie 50

ANTREIBEN >

KATALOG

>

Version 8.8

/8.05.02

1

ANTREIBEN

MODELLBEZEICHNUNG

50

SERIE

M

BAUREIHE

M = Standard Magnetversion

2

FUNKTION

20 = doppeltwirkend, endlagengedämpft

PNEUMATIKSYMBOLE

CDSS (siehe folgende Seiten)

P

WERKSTOFFE

P = Aluminiumprofilrohr eloxiert, Dichtungen PU/NBR

U = Aluminiumprofilrohr eloxiert, Dichtungen PU/NBR, Schlitten in Flanschausführung

50

KOLBENDURCHMESSER

16 = 16 mm

25 = 25 mm

32 = 32 mm

40 = 40 mm

50 = 50 mm

63 = 63 mm

80 = 80 mm

A

BEFESTIGUNGSART

A = Standard

0500

HUB

100 ÷ 4000 mm für alle Durchmesser

50 M

2

P

50

A

0500

Ø

Last max. (N) F

Biegemoment (Nm) M

Biegemoment (Nm) MS

Drehmoment (Nm) MV

16

218

3,1

0,5

1

25

660

12,4

1,9

5

32

720

30

4

8

40

1370

39

4

9

50

1600

122

11

16

63

2210

190

19

26

80

3770

305

30

47

MOMENTE FÜR DIE ZYLINDER SERIE 50

M = F x b

MS = F x b

MV = F x b

Hinweis: Diese Angaben beziehen sich auf das

einzelne Auftreten eines Moments!
