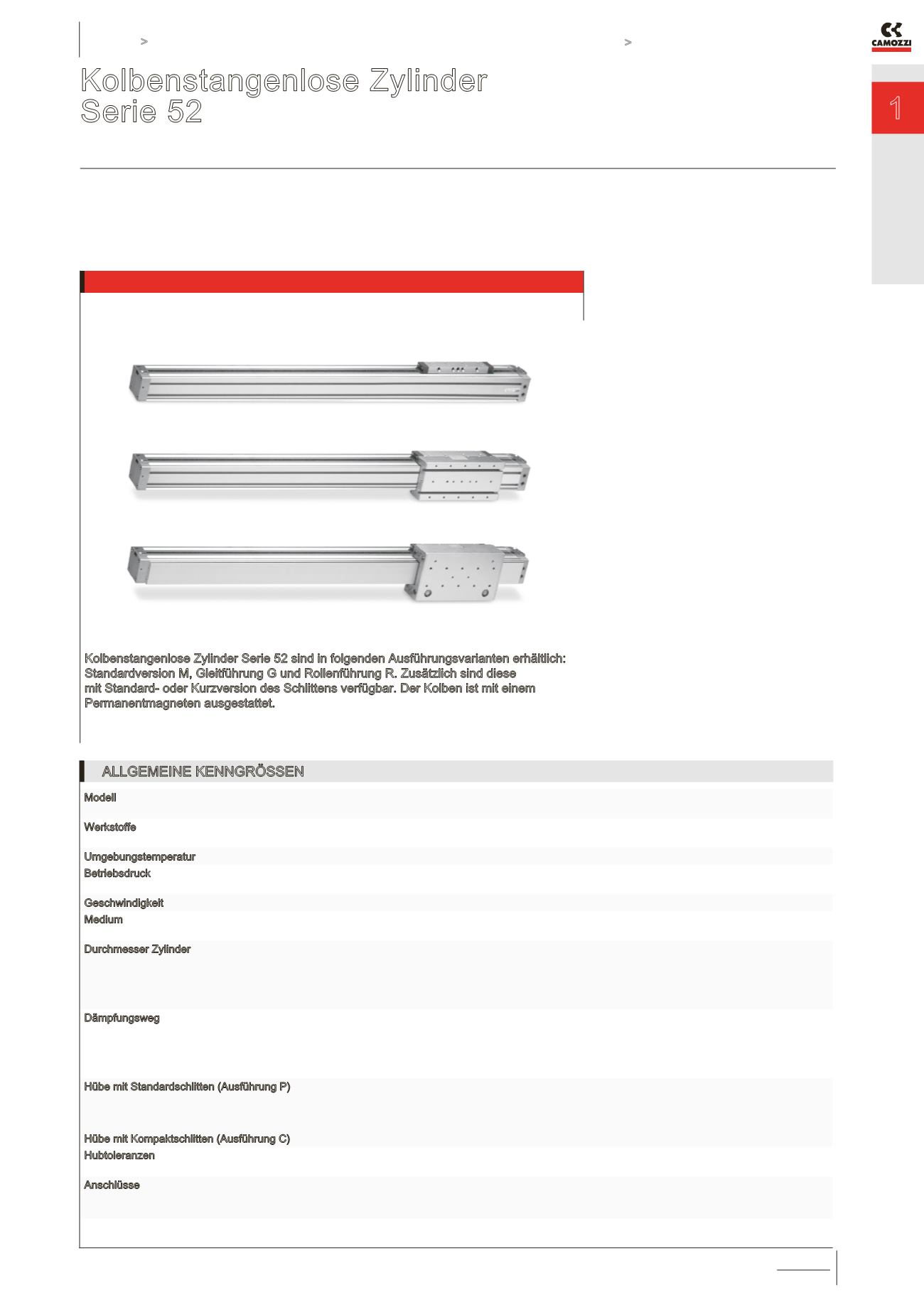

Kolbenstangenlose Zylinder Serie 52
KATALOG
1
/8.10.01
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN
Kolbenstangenlose Zylinder
Serie 52
Doppeltwirkend, Magnetversion, mit Endlagendämpfung
Ø 25, 32 ,40, 50, 63mm
Kolbenstangenlose Zylinder Serie 52 sind in folgenden Ausführungsvarianten erhältlich:
Standardversion M, Gleitführung G und Rollenführung R. Zusätzlich sind diese
mit Standard- oder Kurzversion des Schlittens verfügbar. Der Kolben ist mit einem
Permanentmagneten ausgestattet.
Das Abfragen der Position wird mittels der
Näherungsschalter ermöglicht, deren Anbau
in den auf 3 Seiten des Profils angebrachten
Nuten vorgesehen ist. Die Zylinder verfügen
über eine Endlagendämpfung, die man
durch Regulierschrauben in den Deckeln
des Zylinders einstellen kann. Die Zylinder
der Serie 52 ermöglichen außerdem die
Luftversorgung beider Kammern von einer
Seite.
»
»
3 Hauptversionen: Standard-,
Gleit- und Rollenführung
»
»
Kompaktversion des
Schlittens für alle Versionen
»
»
Luftversorgung beider
Kammern von einer Seite
ALLGEMEINE KENNGRÖSSEN
Modell
Standard, Gleit-, Rollenführung, Luftversorgung beider Kammern von einer Seite, Schlitten Standard oder
Kompaktversion, für ø 50 und 63 mm Rollenführung nicht möglich
Werkstoffe
Aluminium eloxiert, Thermoplast, vergüteter Stahl; Dichtungen:
NBR, PU
Umgebungstemperatur
-10°C ÷ +70°C
Betriebsdruck
1 ÷ 8 bar
1,5 ÷ 8 bar (bei Version R)
Geschwindigkeit
10 ÷ 1000 mm/sec (ohne Last)
Medium
Gefilterte Luft, ohne Schmierung. Im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32
und die Schmierung nie zu unterbrechen
Durchmesser Zylinder
Ø 25mm
Ø 32mm
Ø 40mm
Ø 50mm
Ø 63mm
Dämpfungsweg
14 mm - Ø 25 mm
20 mm - Ø 32 mm
25 mm - Ø 40 mm
22 mm - Ø 50 mm
32 mm - Ø 63 mm
Hübe mit Standardschlitten (Ausführung P)
Hübe mit Kompaktschlitten (Ausführung C)
Max. 6000 mm - Ø 25 mm
Max. 5950 mm - Ø 32 mm
Max. 5900 mm - Ø 40, 50 mm
Max. 5880 mm - Ø 63 mm
Max. 6000 mm
Hubtoleranzen
Hub ≤ 1000 mm = 0 / +0,6 mm
Hub > 1000 mm = 0 / +3 mm
Anschlüsse
G1/8” (Ø 25, 32mm)
G1/4” (Ø 40mm)
G3/8 “ (Ø 50, 63mm)
Zylinderkräfte/Luftverbrauch siehe ANHANG 3.03+3.04; Zuordnung Sensoren: siehe Seite 1/9.20 01
