Schaltelemente Serie CSN
KATALOG
1
/9.10.02
1
>
Version 8.8
ANTREIBEN >
ANTREIBEN

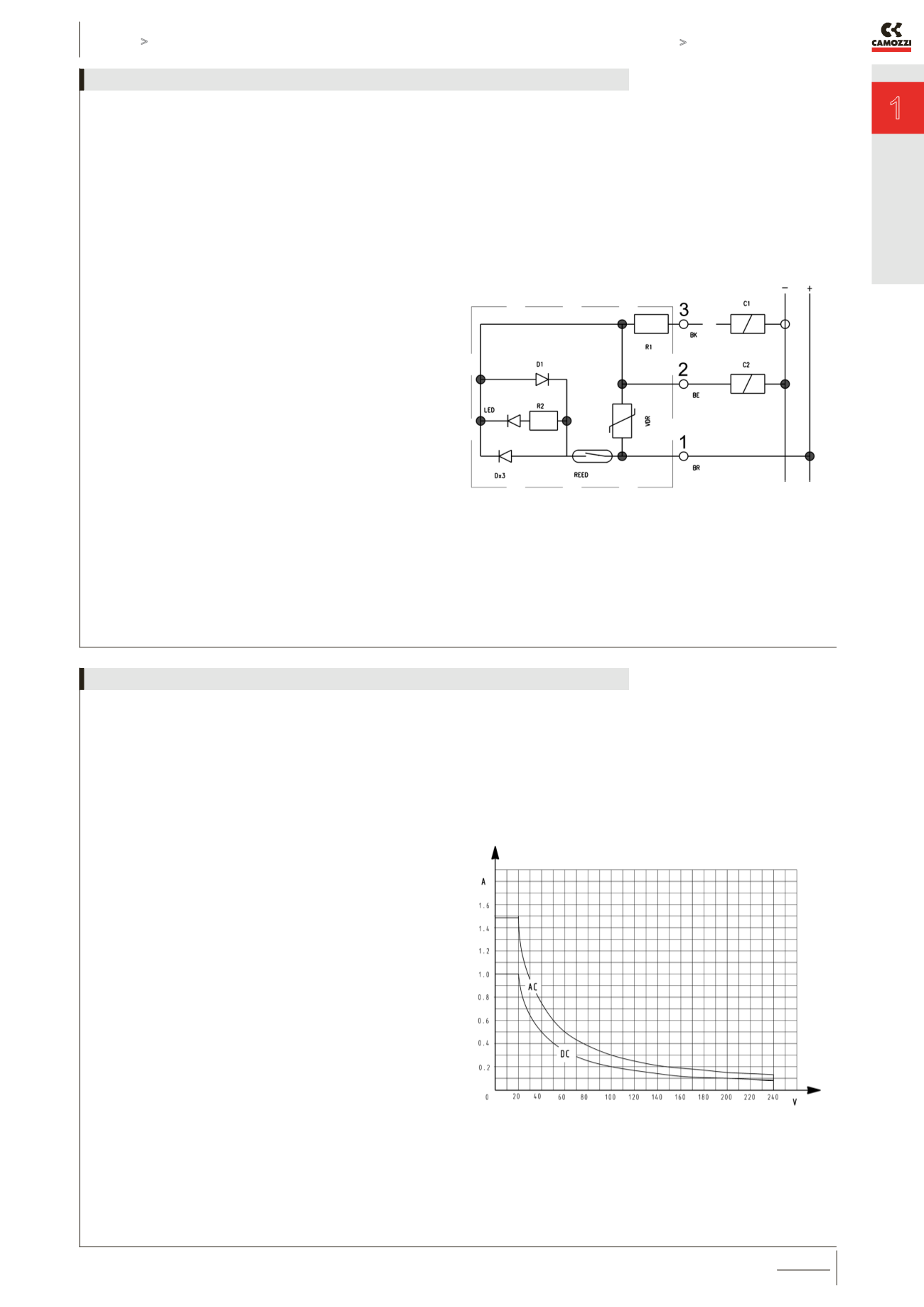

ANSCHLIESSEN DES SCHALTELEMENTS:
a) Induktiv für Elektromagnete, Relais etc.
Steckeranschluss an 1 und 2
b) Kapazitiv für SPS etc.
Steckeranschluss an 1 und 3
Bei Kabellängen über 10 m wie eine kapazitive Last betrachten
MAXIMALE LASTEN:
Induktiv - siehe Schaubild
Kapazitiv - Steckeranschluss 3 oder schwarz, max. 80 mA
Verwendung an SPS oder Mikroelektroventil, Relais max. 2W
Hinweis: Bei Verwendung von Gleichstrom muss der
Steckeranschluss 1 ständig anliegen.
SPS (NPN) = Anschluss 1 an Eingang, 2 oder 3 am
gemeinsamen (-)
SPS (PNP) = Anschluss 2 oder 3 am Eingang, 1 am
gemeinsamen (+)
C1 = Kapazitive Last
C2 = Induktive Last
TECHNISCHE KENNGRÖSSEN
Die maximale Stromaufnahme (siehe auch Kenngrössen):
- 20 W Gleichstrom (DC)
- 30 VA Wechselstrom (AC)
Den effektiven Wert im Verhältnis zur angelegten Spannung
(12 V min. / 220 V max.) entnehmen Sie bitte dem Schaubild.
Anmerkung:
Die Werte im Schaubild sind praktisch ermittelt; unter
Verwendung der Elektromagnetventile Serie A und 6 und
einer Schaltung pro Sekunde. Für höhere Frequenzen bitte
Rücksprache mit unseren Technikern.
Stromaufnahme
