Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

1

Stoßdämpfer Serie SA

ANTREIBEN >

KATALOG

>

Version 8.8

/10.15.03

1

ANTREIBEN

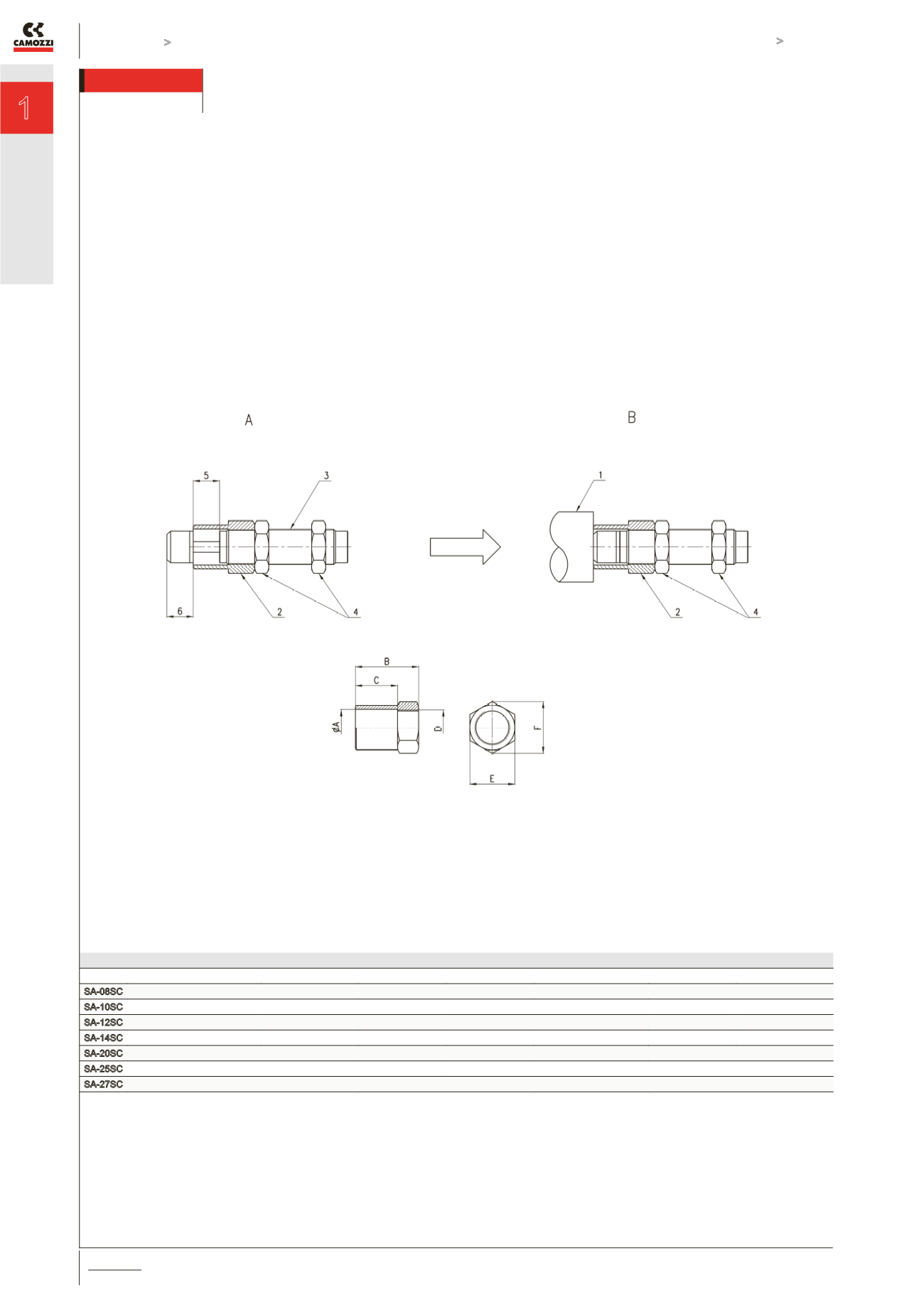

Anschlagmutter verstellbar, Mod. SA...

A = Stossdämpfer ausgefahren

B = Stossdämpfer eingefahren

1 = zu dämpfende Masse

2 = Anschlagmutter verstellbar

3 = Stossdämpfer

4 = Befestigungsmutter

5 = Hub

6 = Hublänge

PRODUKTÜBERSICHT

Mod.

Ø A

B

C

D

E

F

SA-08SC

(für SA-0806)

10.5

14

9

M8X1

11

12.7

SA-10SC

(für SA-1007)

12

16

10

M10X1

13

14.7

SA-12SC

(für SA-1210)

14.5

20

13

M12X1

16

18.5

SA-14SC

(für SA-1412)

14.5

27

15

M14X1

19

21.9

SA-20SC

(für SA-2015)

27.8

35

20

M20X1.5

26

30

SA-25SC

(für SA-2525)

5.8

45

30

M25X1.5

32

37

SA-27SC

(für SA-2725)

20.7

65

50

M27X1.5

32

37
