Zylinder Serie 41
ANTREIBEN >
KATALOG
>
Version 8.8
/1.15.09
1
ANTREIBEN

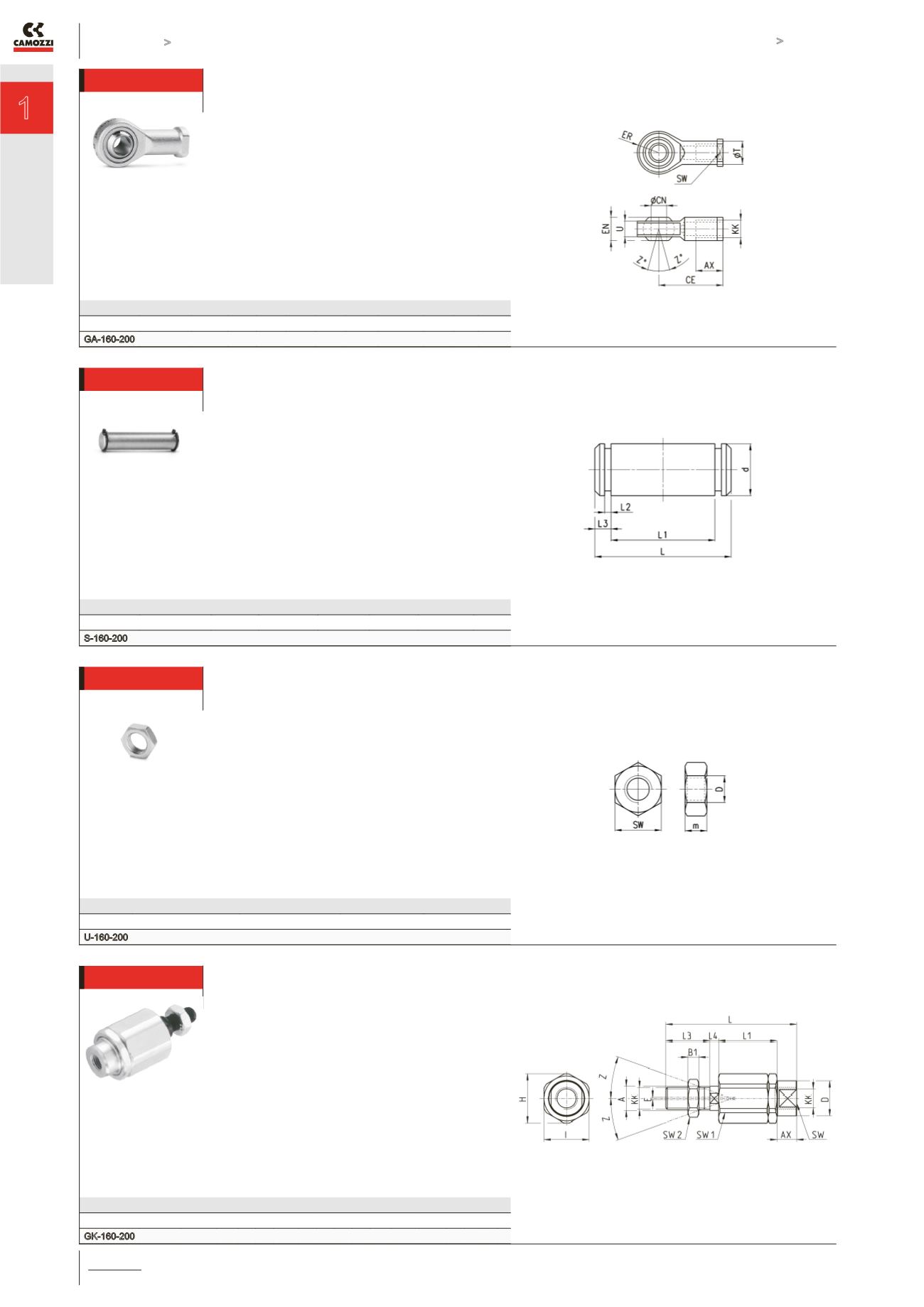

Gelenkauge Mod. GA
ISO 8139
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø
Ø
CN U EN ER AX CE KK ØT Z SW
GA-160-200 160-200 35 28 43 40 56 125 M36x2 46 6 50
Lieferumfang:
1 Gelenkauge
Lagerbolzen Mod. S
Lieferumfang:
1 Lagerbolzen (Edelstahl 1.4305)
2 Seegerringe (Stahl)
PRODUKTÜBERSICHT
Mod.
Ø
d
L
L1
L2
L3
S-160-200
160-200
30
180.5
172
1.6
4.25
Kolbenstangenmutter Mod. U
UNI EN ISO 4035
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø
D
m
SW
U-160-200
160-200
M36x2
14
55
Lieferumfang:
1 Kolbenstangenmutter
Ausgleichskupplung Mod. GK
Werkstoff: Stahl verzinkt
PRODUKTÜBERSICHT
Mod.
Ø KK L L1 L3 L4
Ø
A
Ø
D H I SW SW1 SW2 B1 AX Z E
GK-160-200 160-200 M36x2 190 77 72 15.5 39 57 75 70 54 32 55 14 68 4 2
Lieferumfang:
1 Ausgleichskupplung
