Wegeventile Serie PN
KATALOG
2
/1.17.04
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

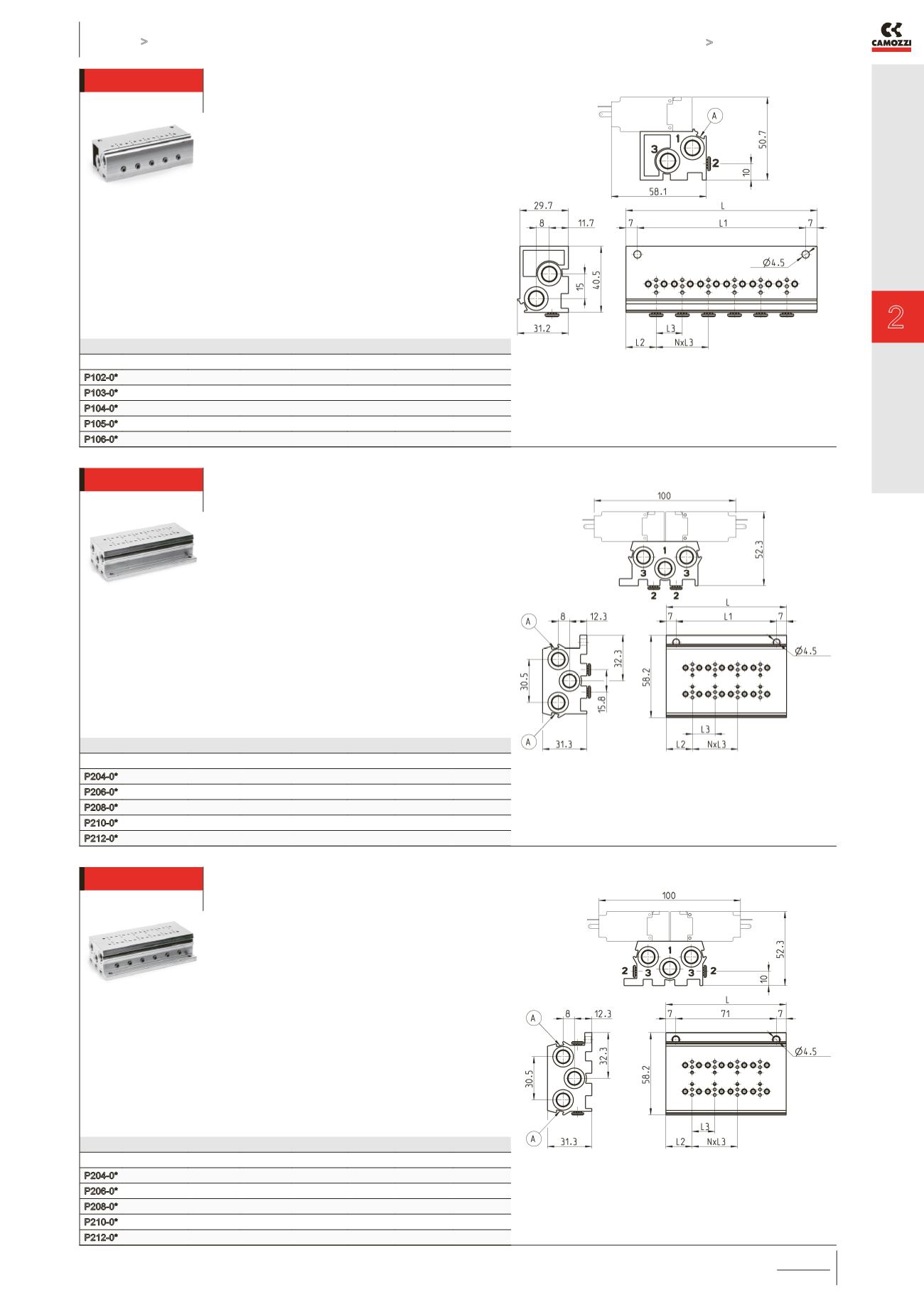

Einfach-Reihengrundplatte, Anschlüsse seitlich
Die Reihengrundplatte ist geeignet zur Befestigung
auf DIN-Schiene (DIN 46277/3) unter Verwendung
von Befestigungsclips Mod. PCF-E520.
PRODUKTÜBERSICHT
Mod.
Ventile
L
L1
L2
L3
1 (P)
3 (R)
P102-0*
2
53
39
18,5
16
G1/8
G1/8
P103-0*
3
69
55
18,5
16
G1/8
G1/8
P104-0*
4
85
71
18,5
16
G1/8
G1/8
P105-0*
5
101
87
18,5
16
G1/8
G1/8
P106-0*
6
117
103
18,5
16
G1/8
G1/8
* = Anschlüsse Reihengrundplatte
siehe Modellbezeichnung
A = Nut für elektrische
Kennzeichnung
Doppel-Reihengrundplatte, Anschlüsse hinten
PRODUKTÜBERSICHT
Mod.
Ventile
L
L1
L2
L3
1 (P)
3 (R)
P204-0*
4
53
39
18,5
16
G1/8
G1/8
P206-0*
6
69
55
18,5
16
G1/8
G1/8
P208-0*
8
85
71
18,5
16
G1/8
G1/8
P210-0*
10
101
87
18,5
16
G1/8
G1/8
P212-0*
12
117
103
18,5
16
G1/8
G1/8
* = Anschlüsse Reihengrundplatte
siehe Modellbezeichnung
A = Nut für elektrische
Kennzeichnung
Doppel-Reihengrundplatte, Anschlüsse seitlich
Die Reihengrundplatte ist geeignet zur Befestigung
auf DIN-Schiene (DIN 46277/3) unter Verwendung
von Befestigungsclips Mod. PCF-E520.
PRODUKTÜBERSICHT
Mod.
Ventile
L
L1
L2
L3
1 (P)
3 (R)
P204-0*
4
53
39
18,5
16
G1/8
G1/8
P206-0*
6
69
55
18,5
16
G1/8
G1/8
P208-0*
8
85
71
18,5
16
G1/8
G1/8
P210-0*
10
101
87
18,5
16
G1/8
G1/8
P212-0*
12
117
103
18,5
16
G1/8
G1/8
* = Anschlüsse Reihengrundplatte
siehe Modellbzeichnung
A = Nut für elektrische
Kennzeichnung
