Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Wegeventile Serie PD

KATALOG

2

/1.18.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

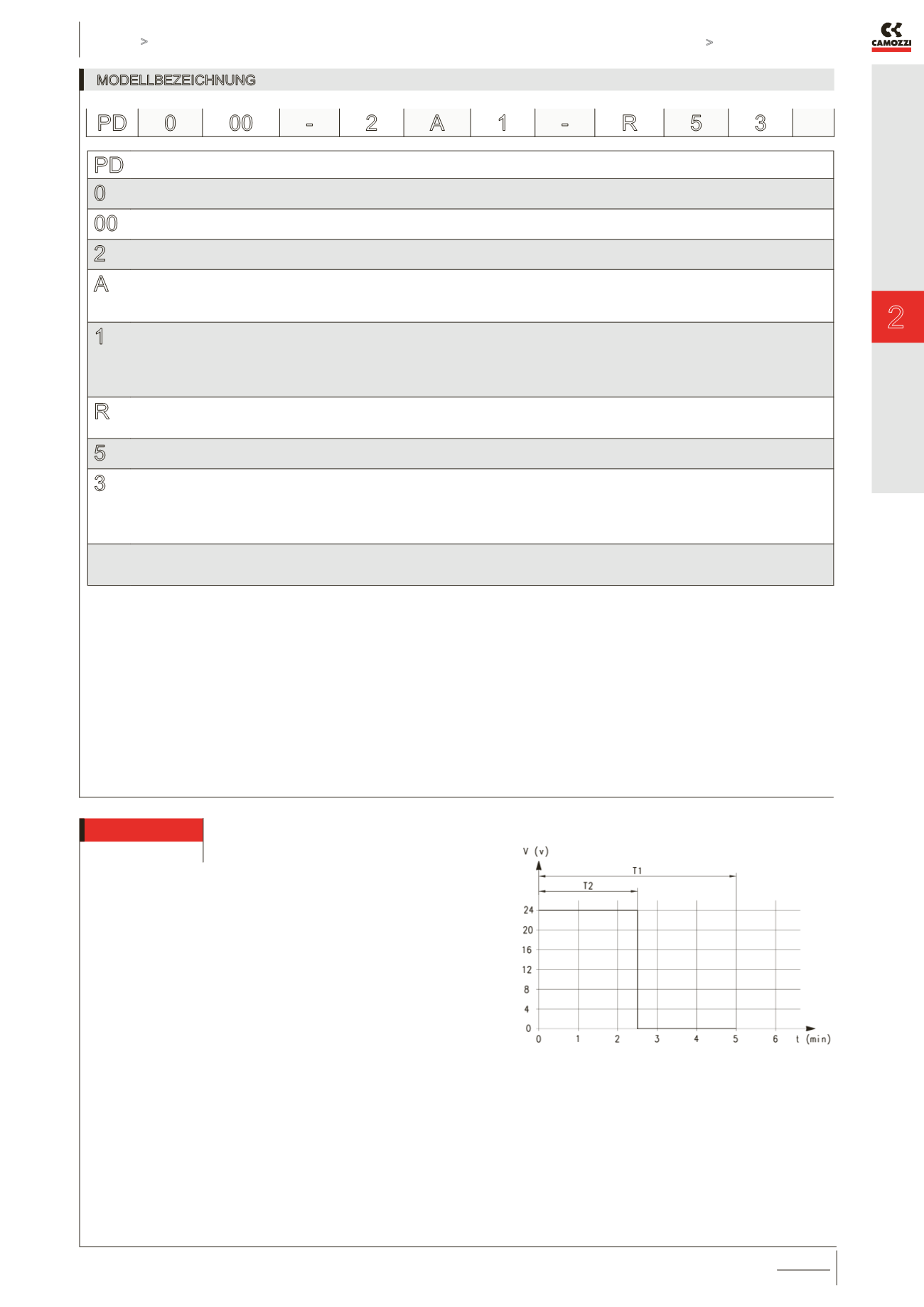

MODELLBEZEICHNUNG

PD

SERIE

0

VENTILKÖRPER

0 = Einzelventil

00

ANZAHL VENTILE

00 = Flanschventil

2

FUNKTION

2 = 2/2-Wege, NC

A

WERKSTOFFE UND VENTILANSCHLÜSSE

A = Körper in AL, Flansch hinten

C = Körper in AL, Flansch unten

E = Körper in Messing, Anschluss M5 (bis ø 1,6 mm)

1

NENNWEITE

1 = ø 0,8 mm

2 = ø 1,2 mm

3 = ø 1,6 mm

4 = ø 2 mm

5 = ø 2,5 mm

R

WERKSTOFFE ANKERDICHTUNG

R = NBR

F = FKM (auf Anfrage)

5

ELEKTRISCHE ANSCHLUSSART

5 = Stecker DIN 43650 (9.4 mm)

3

SPANNUNGEN

1 = 12V DC 1W

2 = 12V DC 2W

3 = 24V DC 1W

5 = 24V DC 2W

8 = 24V DC 4W

BEFESTIGUNGSART

= mit Schrauben für Metall (Standard)

P = mit Schrauben für Plastik

PD 0 00 -

2 A 1 -

R 5 3

Grafik Erläuterung ED

Definition ED

ED < 50 %

T1 = Zykluszeít (max. 5 min)

T2 = Einschaltzeit

t = Zeit/min

V = Spannung

ED = T2/T1x100
