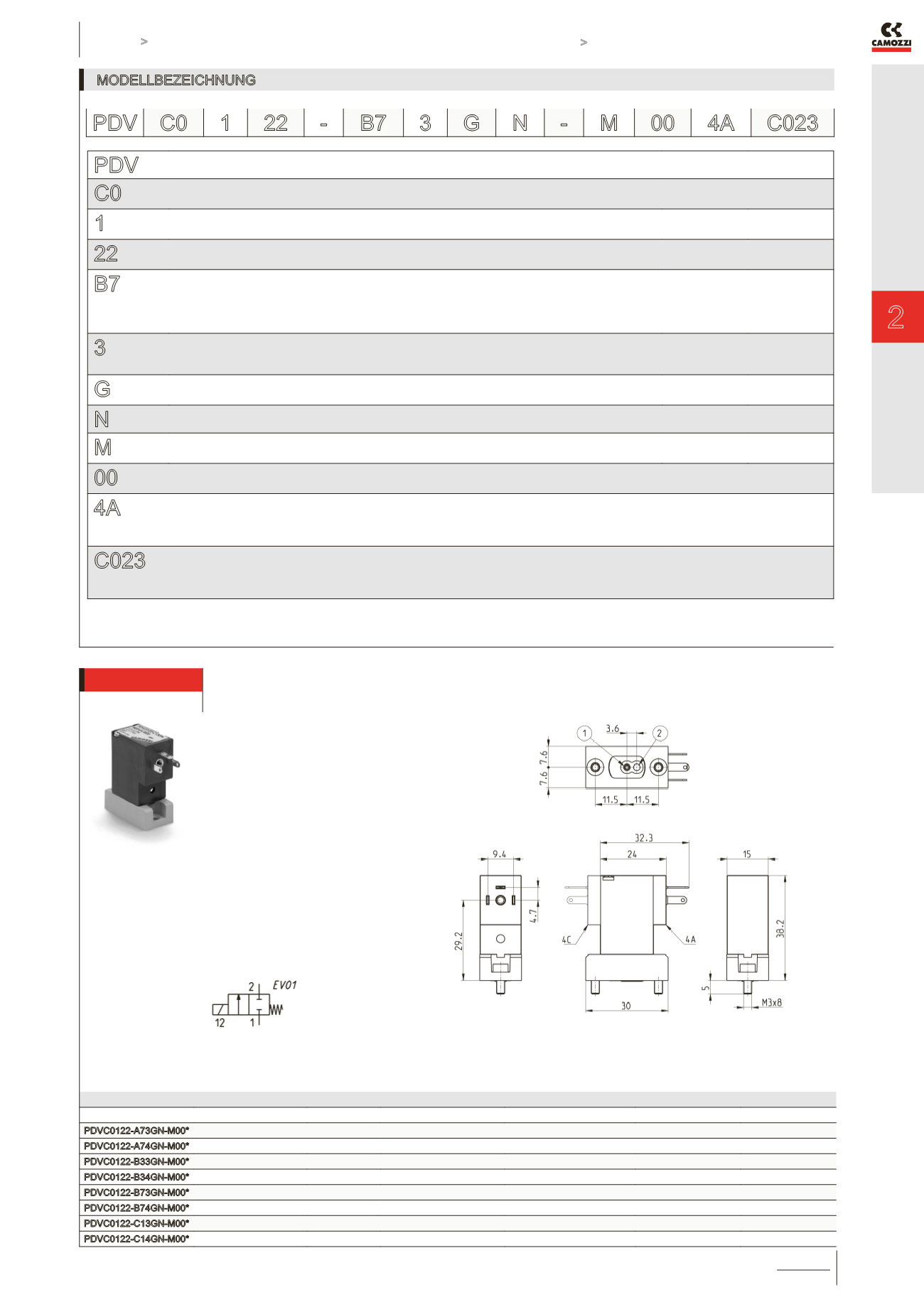

Mediengetrenntes 2/2-Wegeventil Serie PDV

KATALOG

2

/1.19.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

MODELLBEZEICHNUNG

PDV

SERIE

C0

VENTILKÖRPER

C0 = Flanschversion

1

FUNKTION

1 = 2/2-Wege NC

22

PNEUMATISCHER ANSCHLUSS

22 = Flanschventil Typ PDV 2/2-Wege

B7

NENNWEITE

A7 = ø 0,8 mm

B3 = ø 1,2 mm

B7 = ø 1,6 mm

C1 = ø 2,0 mm

3

DICHTWERKSTOFF

3= FKM

4 = EPDM

G

WERKSTOFF KÖRPER

G = PEEK

N

HANDHILFSBETÄTIGUNG = nicht vorgesehen

M

BEFESTIGUNGSART

M = Schrauben für Metall

00

OPTIONEN

00 = keine

4A

ELEKTRISCHE ANSCHLÜSSE

3A = DIN EN 175 301-803-C, 8 mm 3C = DIN EN 175 301-803-C (8 mm), Spule 180° verdreht

4A = DIN 43650 (9.4 mm) 4C = DIN 43650 (9.4 mm), Spule 180° verdreht

7A = Kabel (L = 300 mm) 7C = Kabel (L = 300 mm), Spule 180° verdreht

C023

SPANNUNG - LEISTUNGSAUFNAHME

C017 = 6V DC 2W

C020 = 12V DC 2W

C023 = 24V DC 2W

PDV C0 1 22 - B7 3 G N - M 00 4A C023

2/2-Wegeventil, Stecker DIN 43650 (9.4 mm)

Lieferumfang:

1 Flanschventil

1 Dichtung

2 Befestigungsschrauben M3x8

UNI 5931

HINWEIS ZUR TABELLE:

* ergänzen mit elektrischer

Anschlussart (Option 4A oder 4C)

und gewünschter Spannung (siehe

Modellbezeichnung)

PRODUKTÜBERSICHT

Mod.

Nennweite Ø (mm)

kv (l/min)

Min/Max. Druck (bar)

Max. Gegendruck (bar)

Körper Werkstoff

Dichtwerkstoff

PDVC0122-A73GN-M00*

0.8

0.25

0 ÷ 7.0

1.2

PEEK

FKM

PDVC0122-A74GN-M00*

0.8

0.25

0 ÷ 7.0

1.2

PEEK

EPDM

PDVC0122-B33GN-M00*

1.2

0.55

0 ÷ 4.5

1.2

PEEK

FKM

PDVC0122-B34GN-M00*

1.2

0.55

0 ÷ 4.5

1.2

PEEK

EPDM

PDVC0122-B73GN-M00*

1.6

0.65

0 ÷ 4.0

1.2

PEEK

FKM

PDVC0122-B74GN-M00*

1.6

0.65

0 ÷ 4.0

1.2

PEEK

EPDM

PDVC0122-C13GN-M00*

2.0

0.80

0 ÷ 3.0

1.2

PEEK

FKM

PDVC0122-C14GN-M00*

2.0

0.80

0 ÷ 3.0

1.2

PEEK

EPDM

HINWEIS ZUR ZEICHNUNG:

1 = DRUCKANSCHLUSS

2 = VERBRAUCHER
