Wegeventile Serie A
KATALOG
2
/1.20.01
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

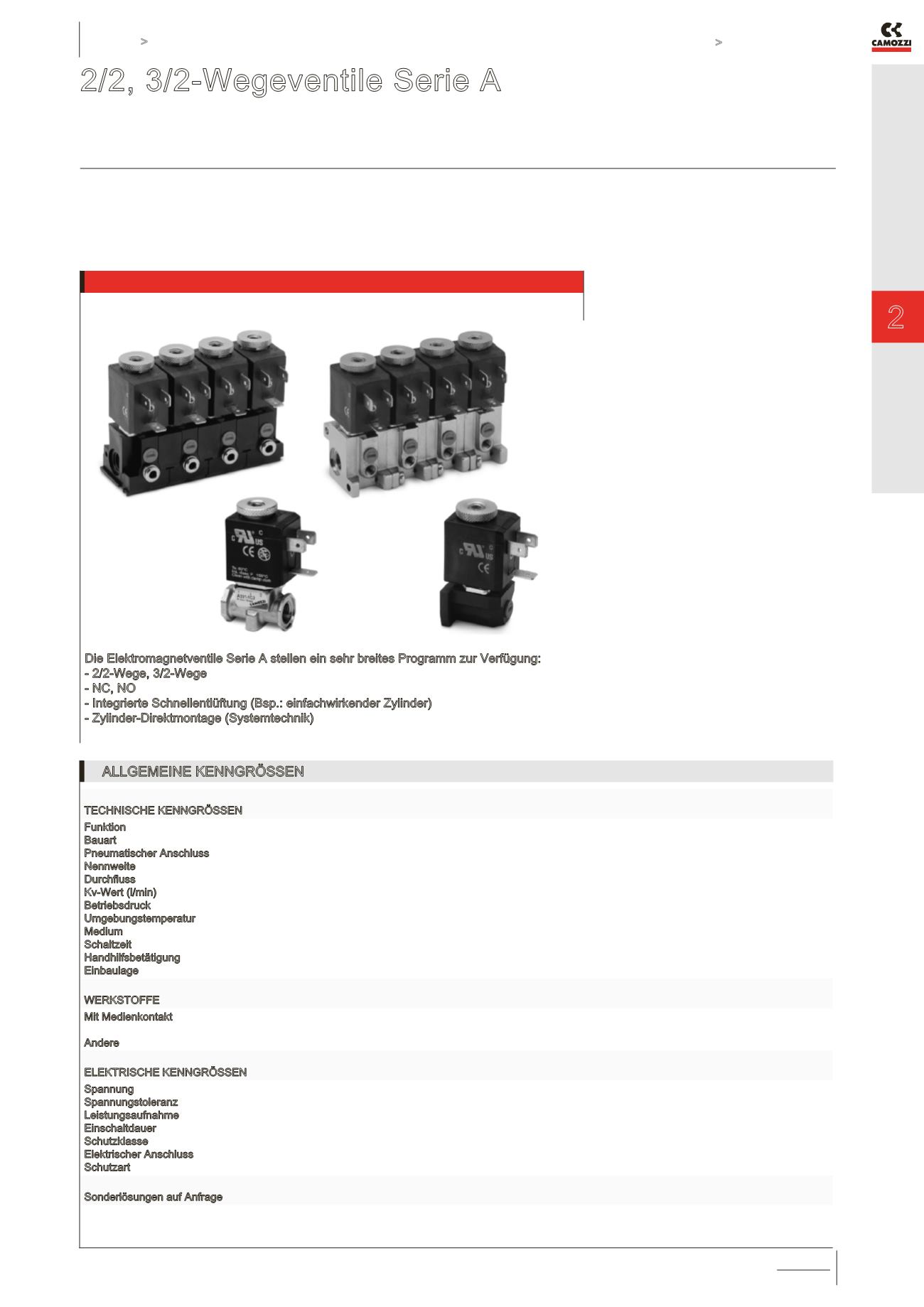

2/2, 3/2-Wegeventile Serie A
Direktgesteuerte Sitzventile, elektrisch betätigt, NO, NC
Die Elektromagnetventile Serie A stellen ein sehr breites Programm zur Verfügung:
- 2/2-Wege, 3/2-Wege
- NC, NO
- Integrierte Schnellentlüftung (Bsp.: einfachwirkender Zylinder)
- Zylinder-Direktmontage (Systemtechnik)
- Elektrischer und mechanischer Teil
getrennt
- Sonderdichtungen
- 3 verschiedene Spulengrössen
- 11 verschiedene Spannungen
- Niederwatt-Ausführungen 3W,
Halteleistung, 0,6 Watt-Anker und
Innenteile in Edelstahl
- Batteriemontage
- Sonderventile nach Kundenwunsch
»
»
Anschlüsse: M5, G1/8, R
1/8, Steckanschluss ø 4 mm
»
»
Impulsmagnetspule (bistabil)
ALLGEMEINE KENNGRÖSSEN
TECHNISCHE KENNGRÖSSEN
Funktion
Bauart
Pneumatischer Anschluss
Nennweite
Durchfluss
Kv-Wert (l/min)
Betriebsdruck
Umgebungstemperatur
Medium
Schaltzeit
Handhilfsbetätigung
Einbaulage
2/2-, 3/2-Wege NC, NO
Direktgesteuertes Sitzventil
M5, G1/8”, R1/8” - Steckanschluss ø 4 mm
1.5 … 2.5 mm
40 … 130 Nl/min (Luft @ 6 bar ΔP 1 bar)
0.62 … 2.0
-0.9 … 15 bar
0 ÷ 60°C (trockene Luft -20°C)
Gefilterte Luft Klasse 5.4.4, gemäß ISO 8573-1 (Viskosität Öl max. 32 cSt), Inertgase
AN <15 msec - AUS <25 msec
Siehe Tabelle
Beliebig
WERKSTOFFE
Mit Medienkontakt
Andere
Körper: Messing vernickelt - Thermoplast PBT
Dichtungen: HNBR, FKM
Edelstahl
ELEKTRISCHE KENNGRÖSSEN
Spannung
Spannungstoleranz
Leistungsaufnahme
Einschaltdauer
Schutzklasse
Elektrischer Anschluss
Schutzart
12 … 110 V DC - 24 … 380 V AC 50/60 Hz
±10% (DC) / -15% ÷ +10% (AC)
3 … 5 W (DC) / 3.5 … 7 VA (AC)
ED 100%
F (155°C)
Stecker DIN 43650, (Form A, B)
IP65 mit Stecker
Sonderlösungen auf Anfrage
