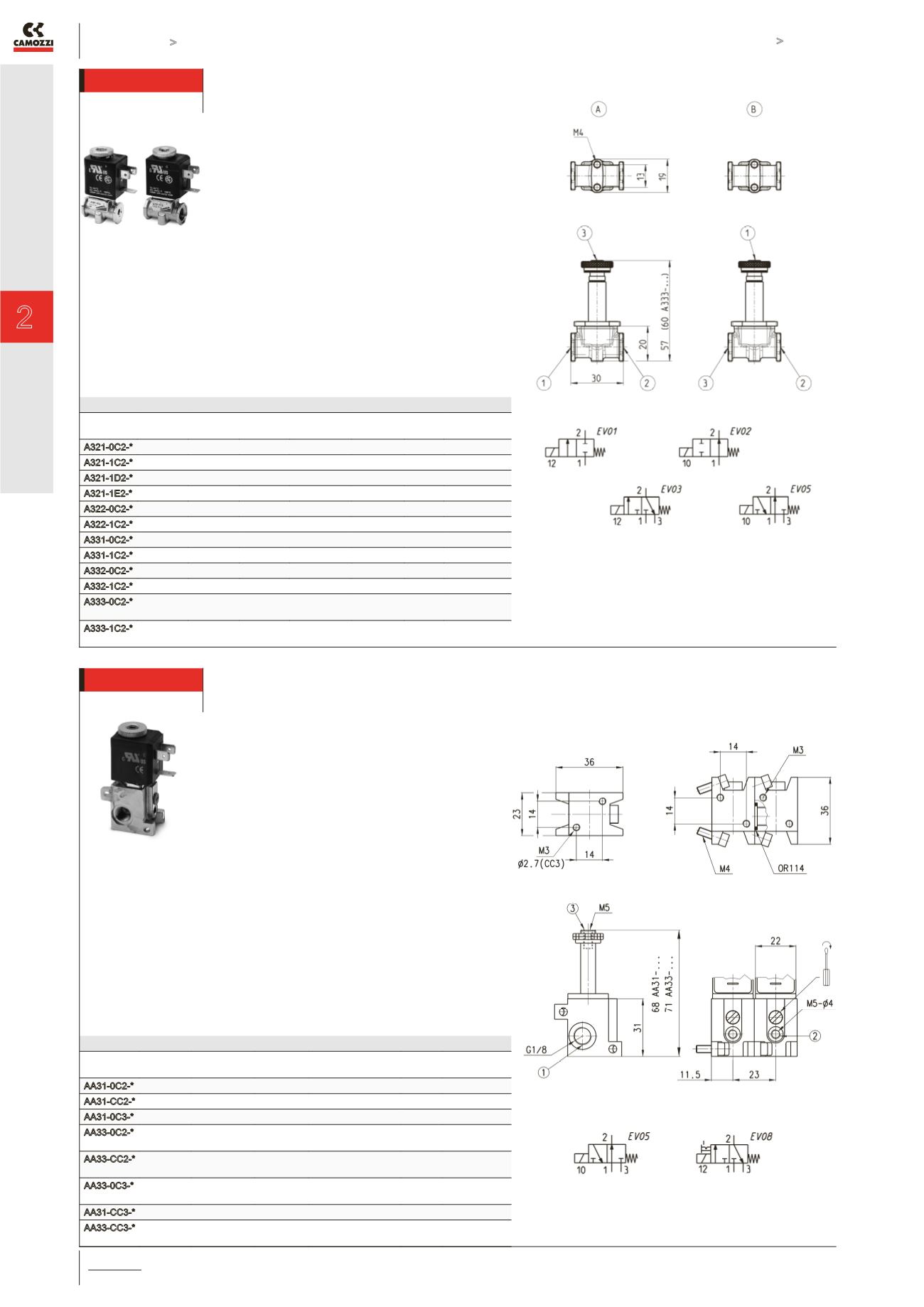

2
Wegeventile Serie A
ANSTEUERN >
KATALOG
>
Version 8.8
/1.20.04
2
ANSTEUERN
2/2, 3/2-Wegeventil NW 1,5-2,5, elektr. betätigt, Mod. A32..+. A33..
PRODUKTÜBERSICHT
Mod.
Anschluss 1Anschluss 2Anschluss 3 Funktion Nennweite
Ø mm
Qn (Nl/
min)
Schaltzeichen
A321-0C2-*
M5
M5
-
2/2 NC
1,5
50
EV01
A321-1C2-*
G1/8
G1/8
-
2/2 NC
1,5
55
EV01
A321-1D2-*
G1/8
G1/8
-
2/2 NC
2
100
EV01
A321-1E2-*
G1/8
G1/8
-
2/2 NC
2,5
130
EV01
A322-0C2-*
M5
M5
-
2/2 NO 1,8
70
EV02
A322-1C2-*
G1/8
M5
-
2/2 NO 1,8
80
EV02
A331-0C2-*
M5
M5
M5
3/2 NC
1,5
50
EV03
A331-1C2-*
G1/8
G1/8
M5
3/2 NC
1,5
60
EV03
A332-0C2-*
M5
M5
M5
3/2 NO 1.5
55
EV05
A332-1C2-*
M5
G1/8
G1/8
3/2 NO 1.5
50
EV05
A333-0C2-*
M5
M5
M5
3/2 NO
Inlineversion
1.5
60
EV05
A333-1C2-*
G1/8
G1/8
M5
3/2 NO
Inlineversion
1,5
60
EV05
- NC-, NO-Funktion
- Anschlüsse 1 und 2 M5 - G1/8”
- Anschluss 3 M5
- Bitte beachten: A322 - 1C2-... 1 = G1/8”, 2 = M5
Für die Anwendung NO
Inlineversion sind die
Magnetspulen U771 oder
U7K1 oder G771 oder G7K1
einzusetzen.
* Bitte gewünschte Spule
ergänzen (Seite 2/2.35.01).
3/2-Wegeventil NW 1,5, elektrisch betätigt, Mod. AA31... - AA33...
PRODUKTÜBERSICHT
Mod.
Anschluss
1 / 2
Funktion Nennweite
Ø mm
Handhilfsbetätigung
bistabil
Qn (Nl/
min)
Schaltzeichen
AA31-0C2-* G1/8 / M5 3/2 NC
1,5
ja
55
EV08
AA31-CC2-* G1/8 / ø 4 3/2 NC
1,5
ja
55
EV08
AA31-0C3-* G1/8 / M5 3/2 NC
1,5
ja
55
EV08
AA33-0C2-* G1/8 / M5 3/2 NO
Inlineversion
1,5
nein
55
EV05
AA33-CC2-* G1/8 / ø 4 3/2 NO
Inlineversion
1,5
nein
55
EV05
AA33-0C3-* G1/8 / M5 3/2 NO
Inlineversion
1,5
nein
65
EV05
AA31-CC3-* G1/8 / ø 4 3/2 NC
1,5
ja
55
EV08
AA33-CC3-* G1/8 / ø 4 3/2 NO
Inlineversion
1,5
nein
65
EV05
- NC-, NO-Funktion
- 1-Anschluss G1/8”
- 2-Anschluss M5, ø 4mm Steckanschluss
- Handhilfsbetätigung
- Verbindungsschrauben und O-Ring sind im
Lieferumfang enthalten
Für die Anwendung NO
Inlineversion sind die
Magnetspulen U771 oder
U7K1 oder G771 oder G7K1
einzusetzen.
* Bitte gewünschte Spule
ergänzen (Seite 2/2.35.01)
