Wegeventile Serie 6
KATALOG
2
/1.25.04
2
>
Version 8.8
ANSTEUERN >

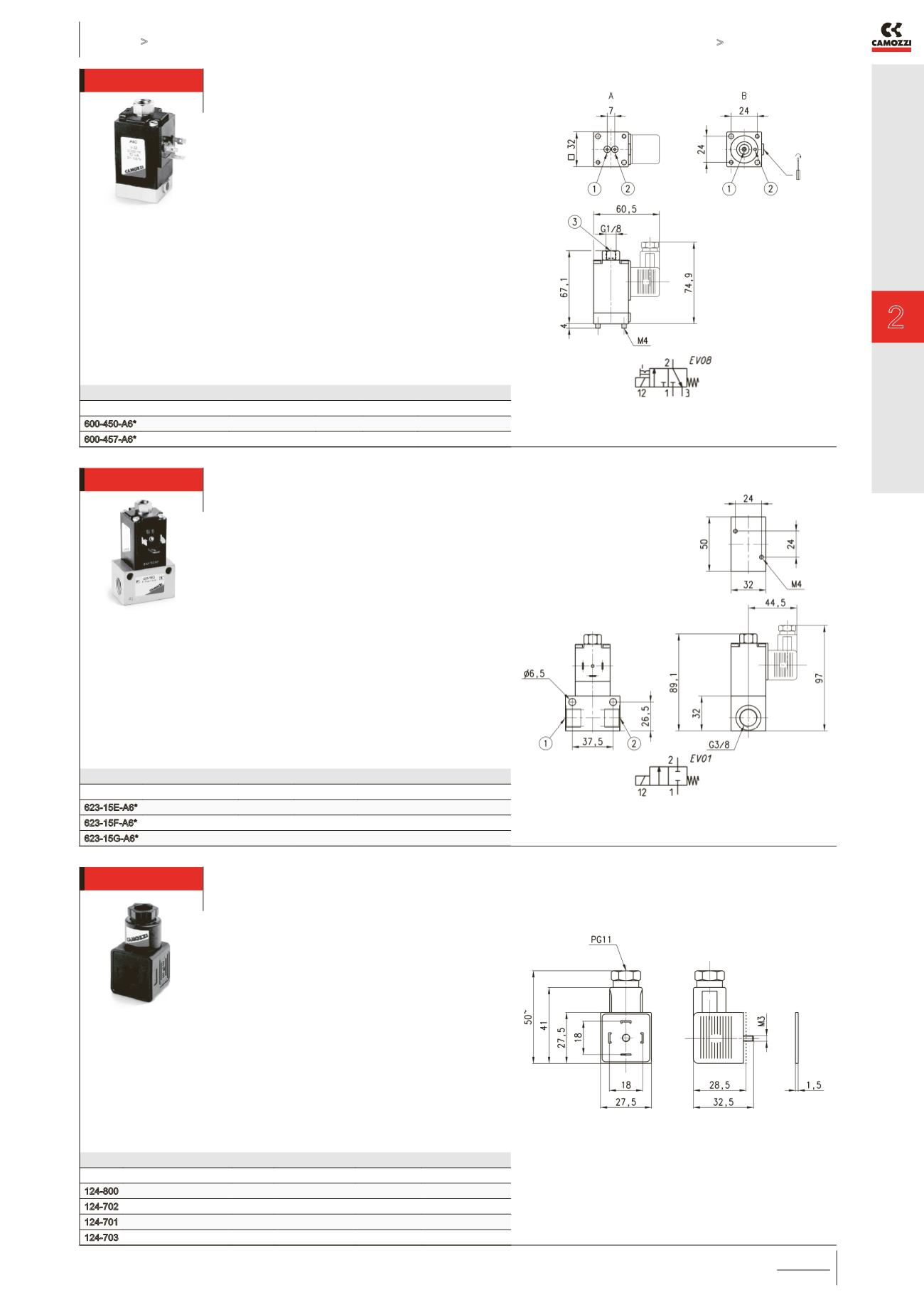

ANSTEUERN
3/2-Wegeventil NW 2, G1/8, elektrisch betätigt, Mod. 600...
NC-Funktion, Vorsteuerventil Serie 4,
Direktmontage an Maschinenteilen,
drehbar bzw. nicht drehbar (Typ 457),
Handnotbetätigung.
A = definiertes Flanschbild
B = drehbares Flanschbild / 90°
Lieferumfang:
1 Flansch nicht drehbar, 1 Flansch drehbar
PRODUKTÜBERSICHT
Mod.
Anschluss/Gewinde Nennweite Ø (mm) kv (l/min) Qn (Nl/min) Druck min-max (bar)
600-450-A6*
drehbar
2
1.6
106
0 ÷ 10
600-457-A6*
nicht drehbar
2
1.6
106
0 ÷ 10
*Spannungen siehe
Modellbezeichnung Seite
2/1.25.02.
2/2-Wegeventil, NC, G 3/8, elektrisch betätigt, Mod. 623...
NW 2,5-3-4
PRODUKTÜBERSICHT
Mod.
Nennweite Ø (mm)
kv (l/min)
Qn (Nl/min)
Druck min-max (bar)
623-15E-A6*
2.5
3.4
220
0 ÷ 12 [ AC 50Hz ] - 0 ÷ 15 [ DC ]
623-15F-A6*
3
4.5
290
0 ÷ 10 [ AC 50Hz ] - 0 ÷ 14 [ DC ]
623-15G-A6*
4
5.4
350
0 ÷ 4 [ AC 50Hz ] - 0 ÷ 7 [ DC ]
Spannungen siehe
Modellbezeichnung Seite
2/1.25.02.
Gerätesteckdose Mod. 124-... DIN EN 175 301-803-A
Schutzart IP65
PRODUKTÜBERSICHT
Mod.
Beschreibung
Farbe Betriebsspannung Kabelfixierung Anzugsdrehmoment
124-800 Stecker, ohne Elektronik schwarz
-
PG9/PG11
0.5 Nm
124-702 Stecker, Varistor + LED schwarz 110 V AC/DC PG9/PG11
0.5 Nm
124-701 Stecker, Varistor + LED schwarz 24 V AC/DC PG9/PG11
0.5 Nm
124-703 Stecker, Varistor + LED schwarz 230 V AC/DC PG9/PG11
0.5 Nm
