Wegeventile Serie CFB
KATALOG
2
/1.30.04
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
2/2-Wegeventil NC, NO und 3/2-Wegeventil NC
Der Einsatz dieser direktgesteuerten Sitzventile
G1/8”-G1/2” erfordert keinen Eingangsdruck.

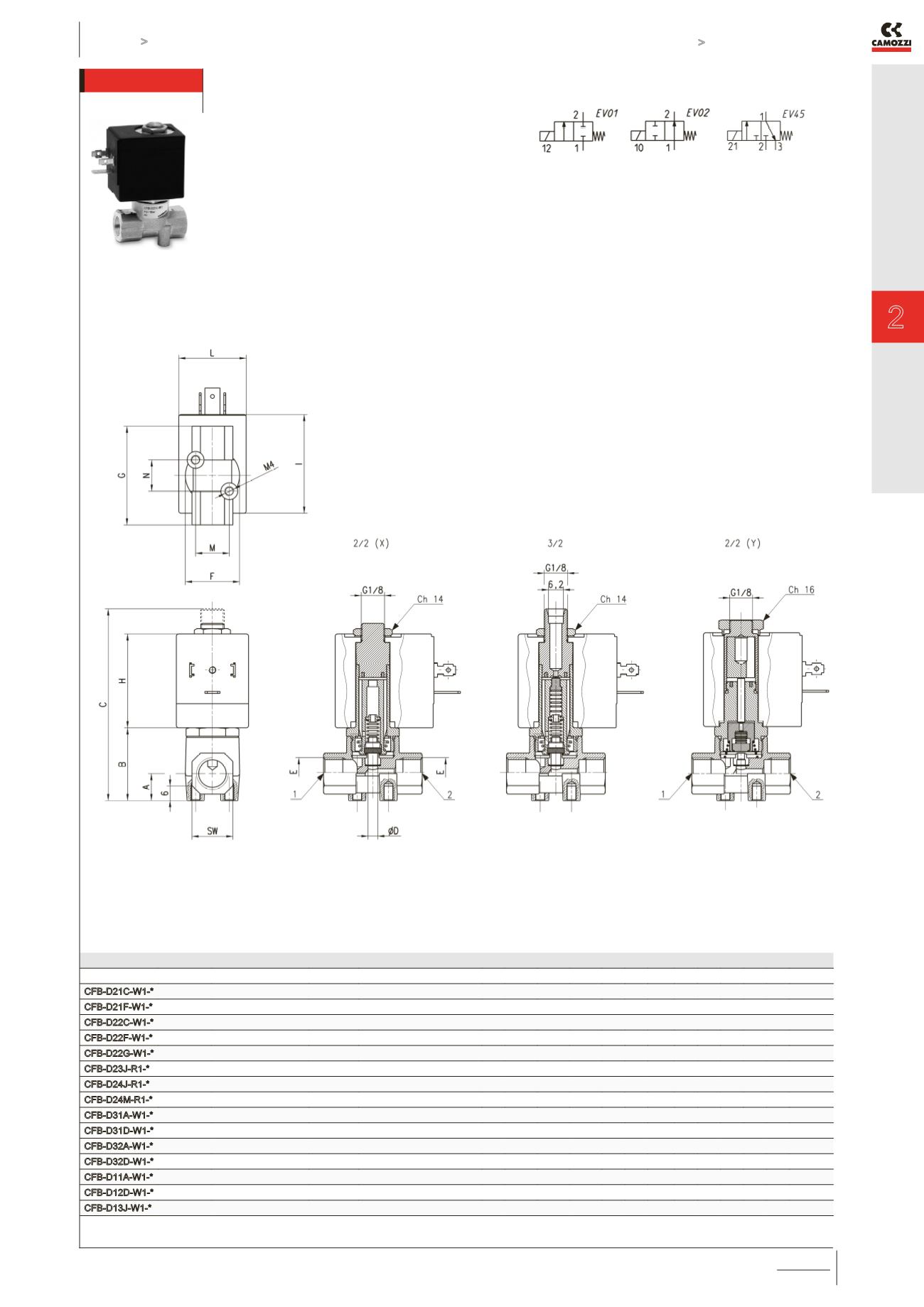

ANSICHTEN.
X =Ventile NC
Y = Ventile NO
PRODUKTÜBERSICHT
Mod.
Funktion Nennweite ØD (mm) Kv (m³/h)
Druck min-max (bar)
A B C E F G SW H I
L N M Symbol
CFB-D21C-W1-* 2/2 NC
2.5
0.14
0 ÷ 15 [ AC / DC ]
11 30 73.8 G1/8 23 41 17 39 41 30 13 14 EV01
CFB-D21F-W1-* 2/2 NC
4
0.25
0 ÷ 6 [ AC / DC ]
11 30 73.8 G1/8 23 41 17 39 41 30 13 14 EV01
CFB-D22C-W1-* 2/2 NC
2.5
0.14
0 ÷ 15 [ AC / DC ]
11 30 73.8 G1/4 23 41 17 39 41 30 13 14 EV01
CFB-D22F-W1-* 2/2 NC
4
0.25
0 ÷ 6 [ AC / DC ]
12 31.5 75 G1/4 26 41 17 39 41 30 13 14 EV01
CFB-D22G-W1-* 2/2 NC
6
0.6
0 ÷ 2.5 [ AC / DC ] ***
12 31.5 75 G1/4 26 41 17 39 41 30 13 14 EV01
CFB-D23J-R1-*
2/2 NC
8
1
0 ÷ 2 [ AC ] - 0 ÷ 0.8 [ DC ] 15 45 89 G3/8 37 55 27 39 47 36 22 22 EV01
CFB-D24J-R1-*
2/2 NC
8
1
0 ÷ 2 [ AC ] - 0 ÷ 0.8 [ DC ] 15 45 89 G1/2 37 55 27 39 47 36 22 22 EV01
CFB-D24M-R1-* 2/2 NC
13
2.4
0 ÷ 1 [ AC ] - /
15 45 89 G1/2 37 55 27 39 47 36 22 22 EV01
CFB-D31A-W1-* 3/2 NC **
1.4
0.06
0 ÷ 14 [ AC / DC ]
11 30 79.6 G1/8 23 41 17 39 41 30 13 14 EV45
CFB-D31D-W1-* 3/2 NC **
2.8
0.14
0 ÷ 5 [ AC / DC ]
11 30 79.6 G1/8 23 41 17 39 41 30 13 14 EV45
CFB-D32A-W1-* 3/2 NC **
1.4
0.06
0 ÷ 14 [ AC / DC ]
11 30 79.6 G1/4 23 41 17 39 41 30 13 14 EV45
CFB-D32D-W1-* 3/2 NC **
2.8
0.14
0 ÷ 5 [ AC / DC ]
11 30 79.6 G1/4 23 41 17 39 41 30 13 14 EV45
CFB-D11A-W1-* 2/2 NO
1.4
0.07
0 ÷ 22 [ AC 50Hz / DC ]
11 30 75 G1/8 23 41 17 39 41 30 13 14 EV02
CFB-D12D-W1-* 2/2 NO
2.8
0.20
0 ÷ 7.5 [ AC 50Hz / DC ]
11 30 75 G1/4 23 41 17 39 41 30 13 14 EV02
CFB-D13J-W1-*
2/2 NO
8
1
0 ÷ 1.5 [ AC 50Hz ]
15 45 89 G3/8 37 55 27 39 47 36 22 22 EV02
ERKLÄRUNG DER TABELLE:
* = Spulenauswahl siehe Seite 2/1.30.03.
** = die Durchflüsse entsprechen der Durchflussrichtung von 2 nach
1.
*** = 0 ÷ 4 bar mit Spule Serie B9...
