Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

Wegeventile Serie E

KATALOG

2

/2.05.06

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

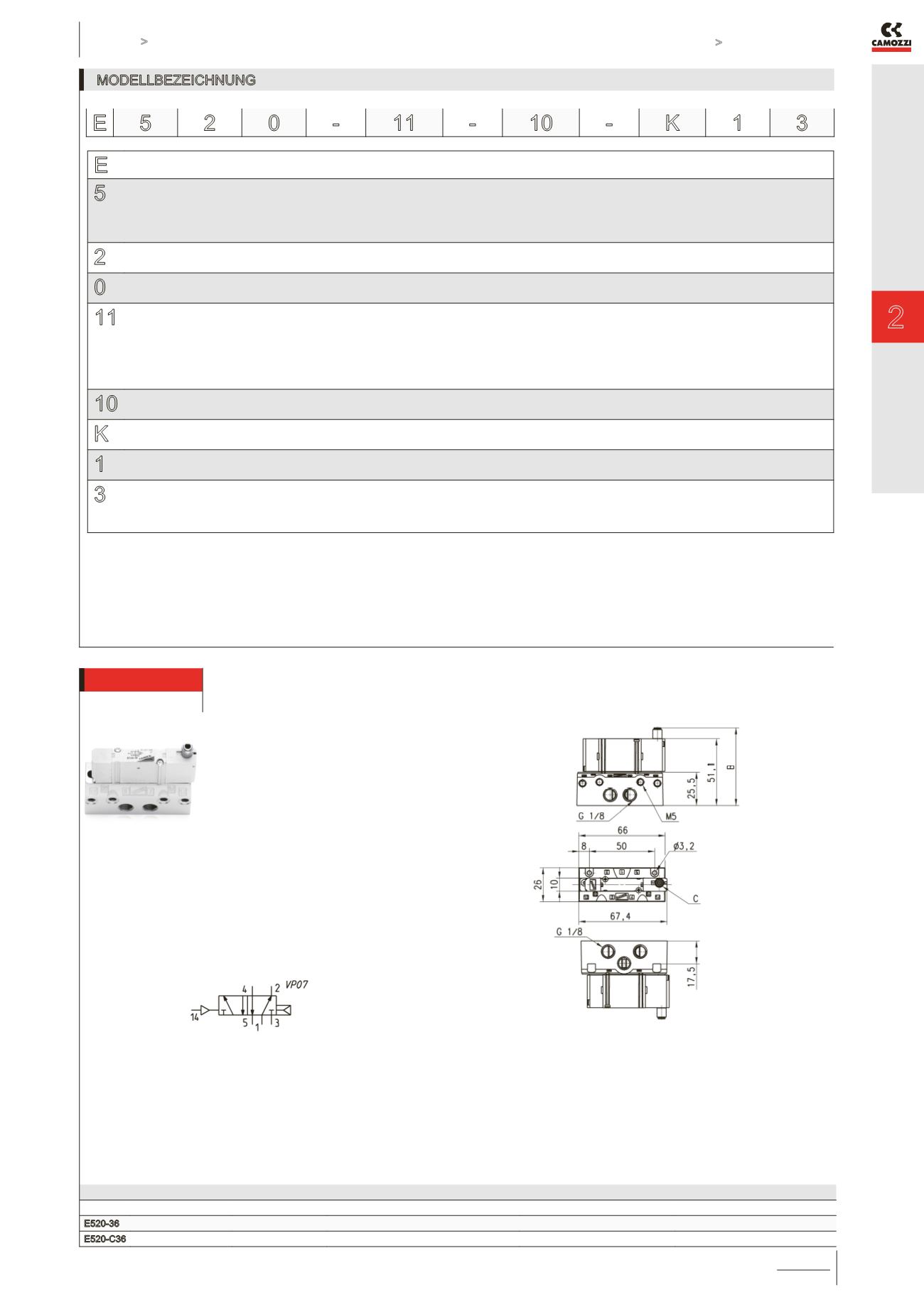

MODELLBEZEICHNUNG

E

SERIE

5

FUNKTION

5 = 5/2

6 = 5/3 Mitte geschlossen

7 = 5/3 Mitte offen

8 = 5/3 Mitte belüftet

2

BAUBREITE

2 = 10,5 mm

0

ANSCHLÜSSE

0 = alle Anschlüsse an der Grundplatte

11

VORSTEUERUNG

11 = beidseitig elektrisch

16 = einseitig elektrisch

33 = beidseitig pneumatisch ø 3 mm

36 = einseitig pneumatisch ø 3 mm

C33 = beidseitig pneumatisch ø 4 mm

C36 = einseitig pneumatisch ø 4 mm

10

ANSCHLUSSBILD VORSTEUERUNG

10

K

SPULEN

K

1

SPULENABMESSUNGEN

1 = 10x10 mm

3

SPANNUNGEN

1 = 6V DC

2 = 12V DC

3 = 24V DC

E 5 2 0 -

11 -

10 -

K 1 3

5/2-Wegeventile 10,5 mm, monostabil, pneumatisch betätigt

5/2-Wege

PRODUKTÜBERSICHT

Mod.

B

C

P.min Vorsteuerdruck (bar)

Betriebsdruck bar

Durchfluss (Nl/min)

E520-36

59,5

Ø3

2,5

2,5 ÷ 7

280

E520-C36

65,2

Ø4

2,5

2,5 ÷ 7

280

Die Einzelgrundplatte bitte

separat bestellen.

Der Vorsteuerdruck muss

immer höher sein

als der Betriebsdruck.
