Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

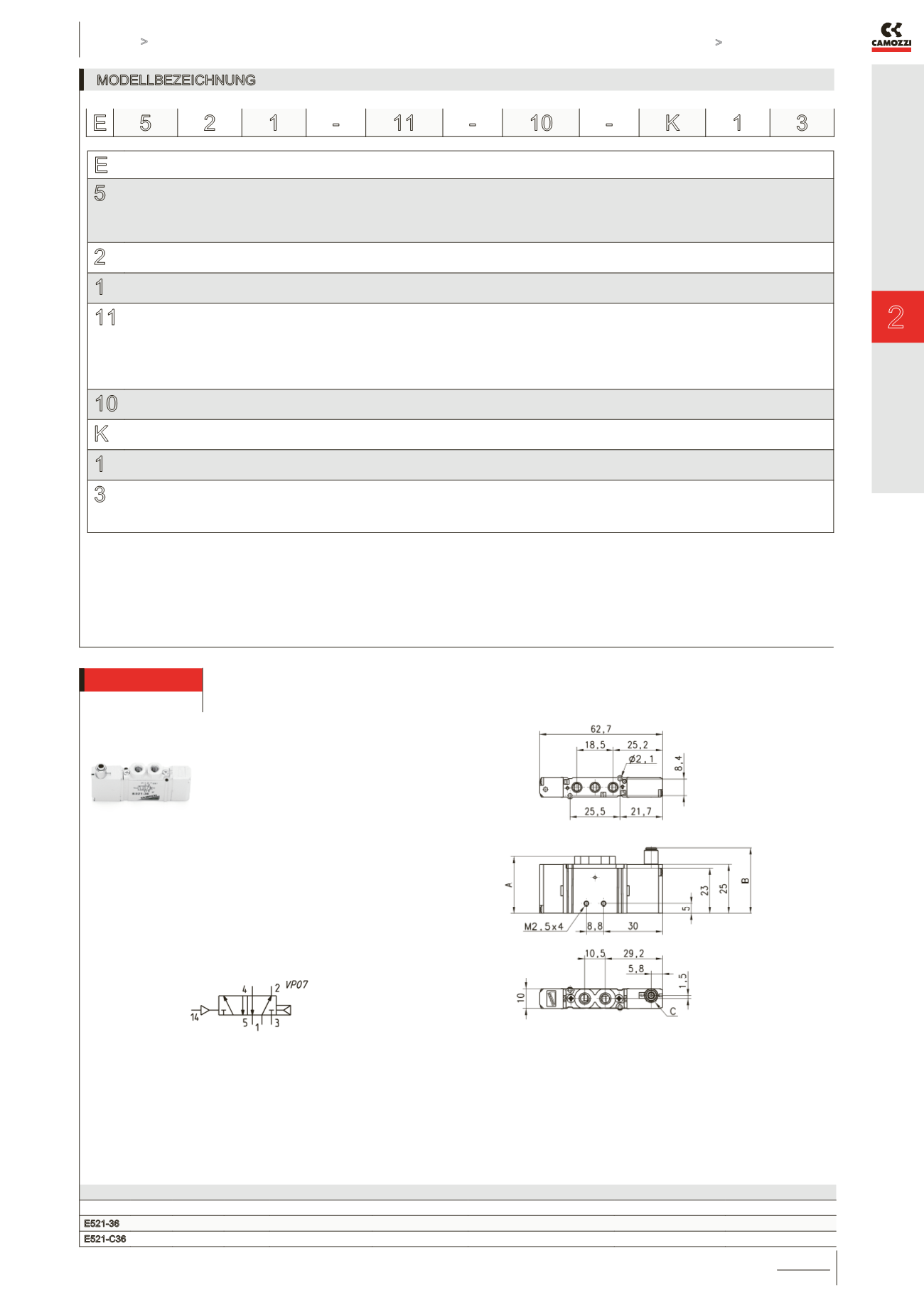

Wegeventile Serie E

KATALOG

2

/2.05.02

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

MODELLBEZEICHNUNG

E

SERIE

5

FUNKTION

5 = 5/2

6 = 5/3 Mitte geschlossen

7 = 5/3 Mitte offen

8 = 5/3 Mitte belüftet

2

BAUBREITE

2 = 10,5 mm

1

ANSCHLÜSSE

1 = Gewinde

11

VORSTEUERUNG

11 = beidseitig elektrisch

16 = einseitig elektrisch

33 = beidseitig pneumatisch ø 3 mm

36 = einseitig pneumatisch ø 3 mm

C33 = beidseitig pneumatisch ø 4 mm

C36 = einseitig pneumatisch ø 4 mm

10

ANSCHLUSSBILD

10

K

SPULEN

K

1

SPULENABMESSUNGEN

1 = 10x10 mm

3

SPANNUNGEN

1 = 6V DC

2 = 12V DC

3 = 24V DC

E 5 2 1 -

11 -

10 -

K 1 3

5/2-Wegeventil, 10,5 mm, monostabil, pneumatisch betätigt

5/2-Wege

Anmerkung:

Der Vorsteuerdruck muss immer

höher als der Betriebsdruck sein!

PRODUKTÜBERSICHT

Mod.

A

B

C

Anschlüsse 1-3-5

Anschlüsse 2-4

P. min Vorsteuerdruck (bar)

Betriebsdruck (bar)

Durchfluss (Nl/min)

E521-36

29

33,4

Ø 3

M5

M5

2,5

2,5 ÷ 7

200

E521-C36 29

39,1

Ø 4

M5

M5

2,5

2,5 ÷ 7

200
