Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Ventile Serie NA

ANSTEUERN >

KATALOG

>

Version 8.8

/2.30.02

2

ANSTEUERN

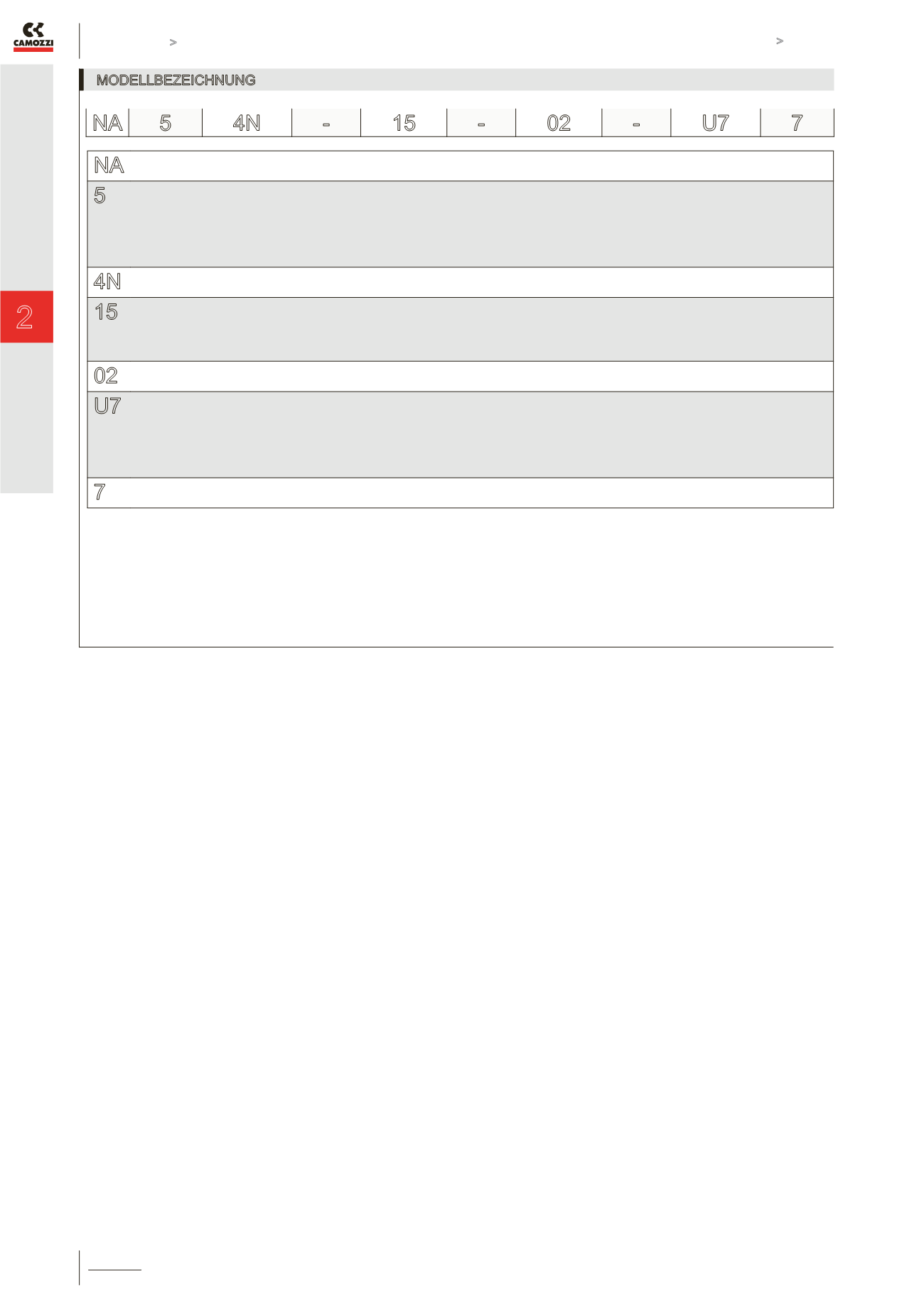

MODELLBEZEICHNUNG

NA

SERIE

NAMUR

5

WEGE / FUNKTION

3 = 3/2 NC

4 = 3/2 NO

5 = 5/2

6 = 5/3 Mitte geschlossen

7 = 5/3 Mitte offen

8 = 5/3 Mitte belüftet

4N

ANSCHLÜSSE

4N = G1/4” entspricht der Norm NAMUR

15

BETÄTIGUNG

11 = elektrisch/elektrisch

15 = elektrisch/Federrückstellung

33 = pneumatisch/pneumatisch

35 = pneumatisch/Federrückstellung

02

VORSTEUERVENTIL-ANSCHLUSS

02 = 22 x 22 mm

U7

SPULENWERKSTOFF / SPULENABMESSUNGEN

A8 = PPS / 30 x 30 mm

G7 = PA / 22 x 22 mm

G8 = PA / 30 x 30 mm (nur 24 V DC)

G9 = PA / 22 x 58 mm

H = PA selbstlöschend, explosionsgeschützt / 30 x 30 mm

U = PET / 22 x 22 mm

7

SPANNUNGEN

siehe Seite 2/2.35.01

NA 5

4N -

15

-

02

-

U7

7
