Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

2

Wegeventile Serie 7

ANSTEUERN >

KATALOG

>

Version 8.8

/2.25.06

2

ANSTEUERN

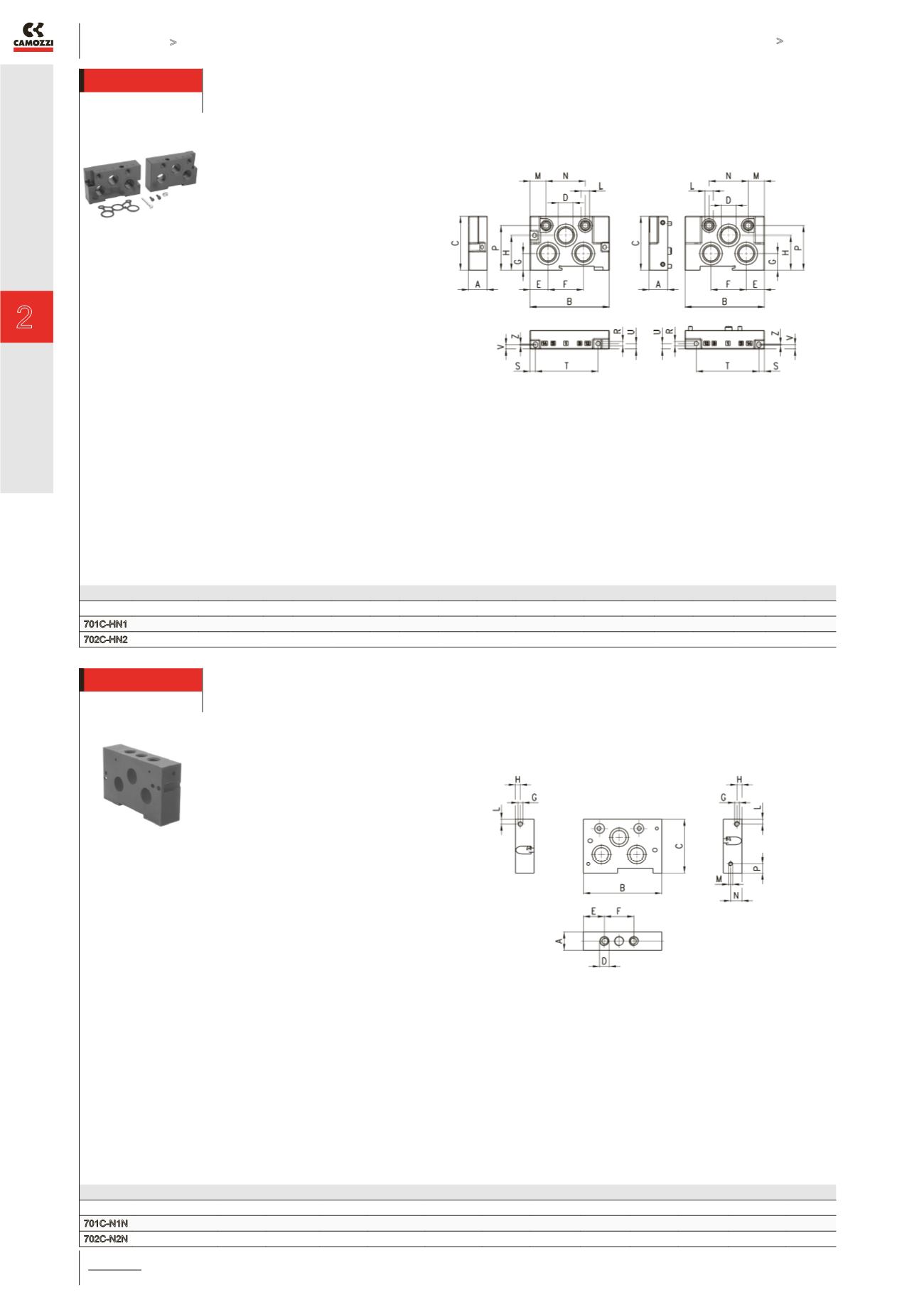

Endplatten

Endplatten für Reihengrundplatten

PRODUKTÜBERSICHT

Mod.

Grösse ISO A B C D E F G H L

M N P R S

T

U V Z

701C-HN1 26 mm 27 107 65 G1/2 23 60 24,5 43 G1/8 21,5 58 55,5 4,5 7,5 61,5 6

6,2

4

702C-HN2 18 mm 19 81 55 G3/8 18,5 36 17 35,5 G1/8 16,5 40 45,5 4,5 4,65 63,85 5,5 4,,35 1,3

1 Dichtung2

Befestigungsschrauben

Adapter für Reihengrundplatten

Adapter für separate

Druckversorgung

PRODUKTÜBERSICHT

Mod.

Grösse ISO

A

B

C

D

E

F

G

H

L

M

N

P

701C-N1N 26 mm

27

100

65

G1/4

29

42

M5

6,5

10

M4

10

10

702C-N2N 18 mm

19

81

55

G1/8

22,5

28

M5

5

5

M4

11,5

9,5

1 Dichtung2

Befestigungsschrauben
