Ventilinsel Serie 3
KATALOG
2
/3.30.04
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

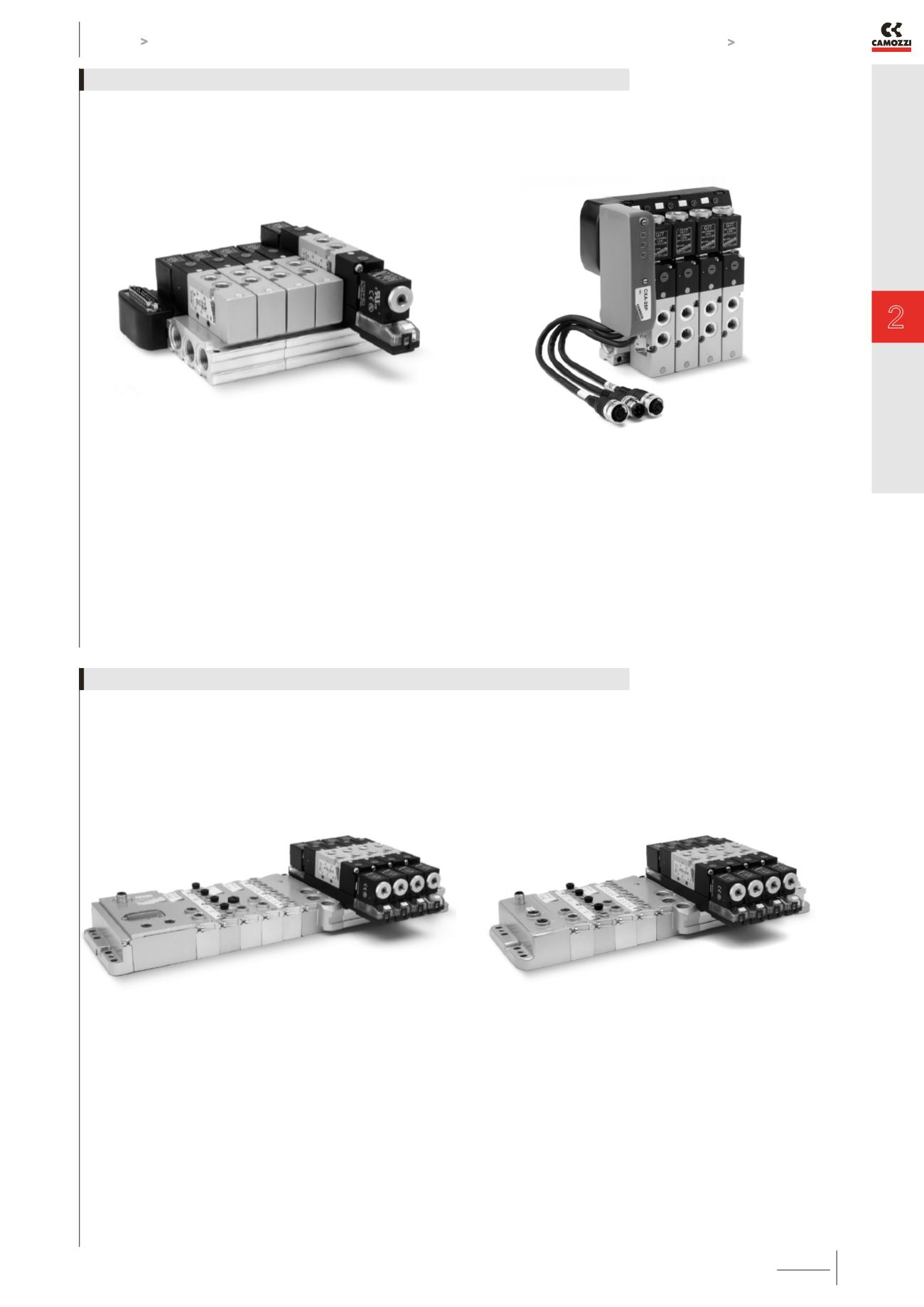

Die Multipol-Version ist durch die frontale Positionierung
des SUB-D Anschlusses sehr einfach zu installieren. Die in
unterschiedlichen Längen mit axialem oder radialem Stecker
verfügbaren Kabel erleichtern die Installation. Eine Ventilinsel
kann bis zu 22 Magnetspulen haben. Durch die monostabilen
und bistabilen elektrischen Module können bis zu max. 22
monostabile Ventile eingesetzt werden.
Durch die 2- oder 3-fach Modularität der pneumatischen
Bauteile sowie Trennelemente und Einspeisungsplatten können
unterschiedliche Druckzonen erzeugt werden. Eine Multipol-
Ventilinsel kann durch den SUB-D Adapter in das Zusatznetz
eines Bus-Netzes eingebunden werden.
MULTIPOL-VERSION UND SUB-D-ADAPTER
Die Serie 3 Plug-In Bus-Version wird mit einem
Direktanschlussmodul an das Bus-Modul Serie CX mit
PROFIBUS-DP, DeviceNet, CANopen, EtherNet/IP, EtherCAT,
PROFINET angebaut. Analog zur Multipol-Version können max.
22 Magnetspulen/d.h. max. 22 Ventile monostabil gesteuert
werden. Es steht ein breites Programm von elektrischen I/O-
Modulen analog und digital zur Verfügung, für 0-10 V DC oder
4-20 mA.
An das CPU-Modul können Anfangsmodule für das Zusatznetz
angebaut werden. So können Netze in Baumstrukturen/in Reihe
erstellt werden. An das Zusatznetz können Erweiterungsmodule
/Inseln angeschlossen werden. Diese Erweiterungsmodule
können mit den gleichen elektrischen Modulen ergänzt werden:
I/O digital oder analog sowie weitere Anfangsmodule des
Zusatznetzes. Hier gelten dieselben Gesetzmäßigkeiten wie bei
den CPU-Modulen oder Multipol-Versionen.
BUS-VERSION MIT ZENTRALMODUL CPU UND BUS-ERWEITERUNGSMODUL
