Ventilinsel Serie 3

KATALOG

2

/3.30.06

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Um eine Leerposition mit einem Ventil Typ M zu besetzen,

vorausgesetzt ein elektrisches Modul monostabil oder bistabil

ist vorhanden, müssen folgende Teile bestellt werden:

2 Schrauben Mod. CNVL/21

3 Dichtungen Mod. CNVL-3H/7N

1 Magnetventil Mod. 358-015-02-(G77-U77)

Um eine Leerposition mit einem Ventil Typ B zu besetzen,

vorausgesetzt ein elektrisches Modul bistabil ist vorhanden,

müssen folgende Teile bestellt werden:

1 Elektrisches Modul bistabil Mod. 3PAC-R-IF1

1 Magnetventil Mod. 358-011-02-(G77-U77)

* Bei montiertem elektrischen Modul monostabil, max. 22

Magnetspulen!

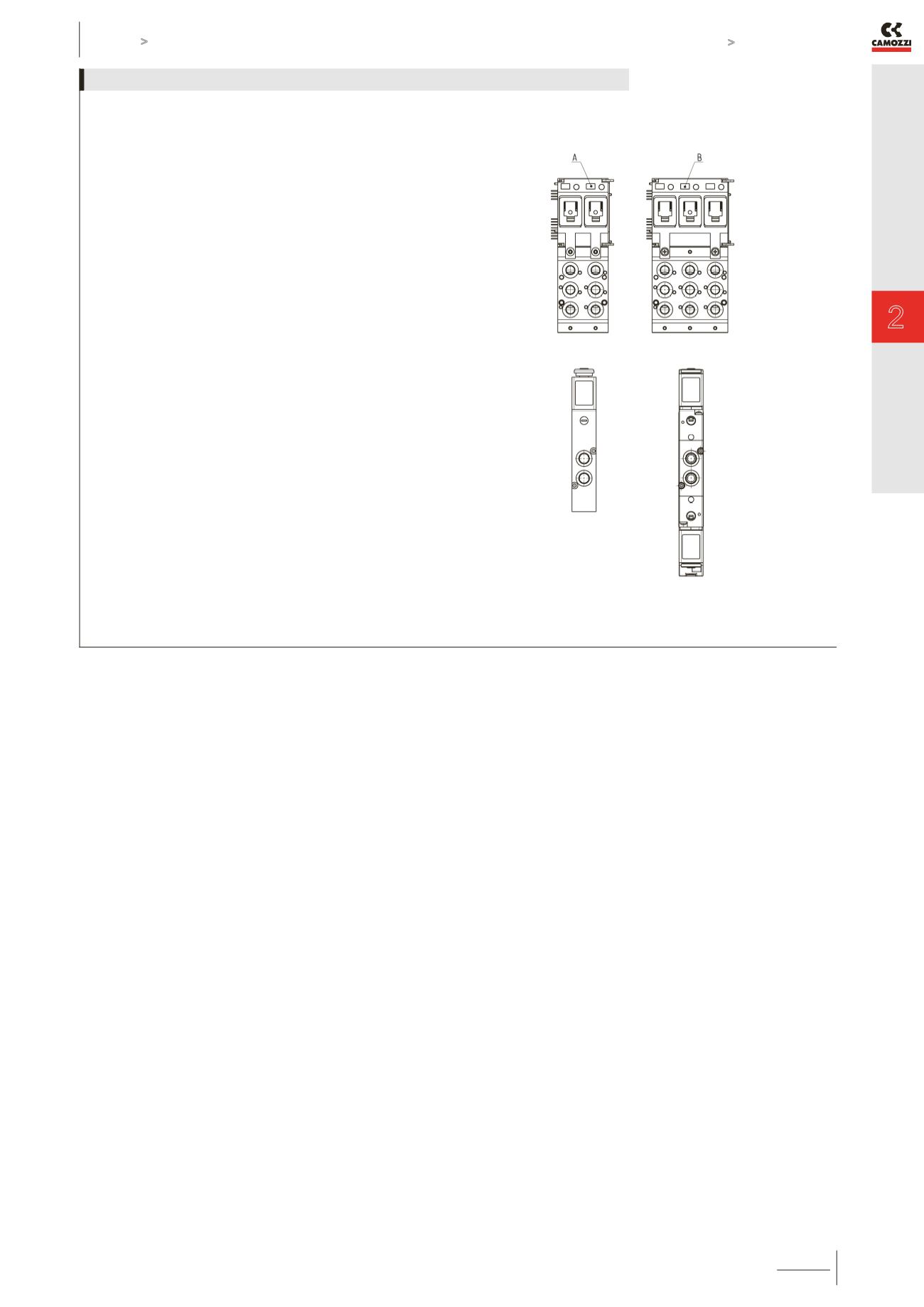

HINWEIS ZUR ABBILDUNG:

A = Etikett grau (monostabil)

B = Etikett weiß (bistabil)

VERÄNDERUNG VON VENTILFUNKTIONEN
