Ventilinsel Serie HN
KATALOG
2
/3.40.07
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN
Die Multipol-Version kann dank eines vorverkabelten
geraden- oder Winkelsteckers mit 25/37 Pin einfach und
sicher angeschlossen werden. Sogenannte “Zonen” mit
unterschiedlicher Energieversorgung und/oder Druck und
Entlüftungsstufen können erstellt werden. Die Grundplatte mit
“monostabiler elektrischer Platine” kann bis zu 24 Spulen auf 20
Ventilpositionen in Verbindung mit dem 25 Pin- bzw. 32 Spulen
auf 28 Ventilpositionen mit dem 37 Pin-Stecker ansteuern.
Die Multipol-Ventilinseln mit 25 und 37 Pins können mit einem
speziell entwickelten SUB-D Adapter verbunden werden.
Auf diese Weise kann eine Standard-Multipol-Ventilinsel als
Erweiterung im Zusatznetz als serielle Insel genutzt werden.

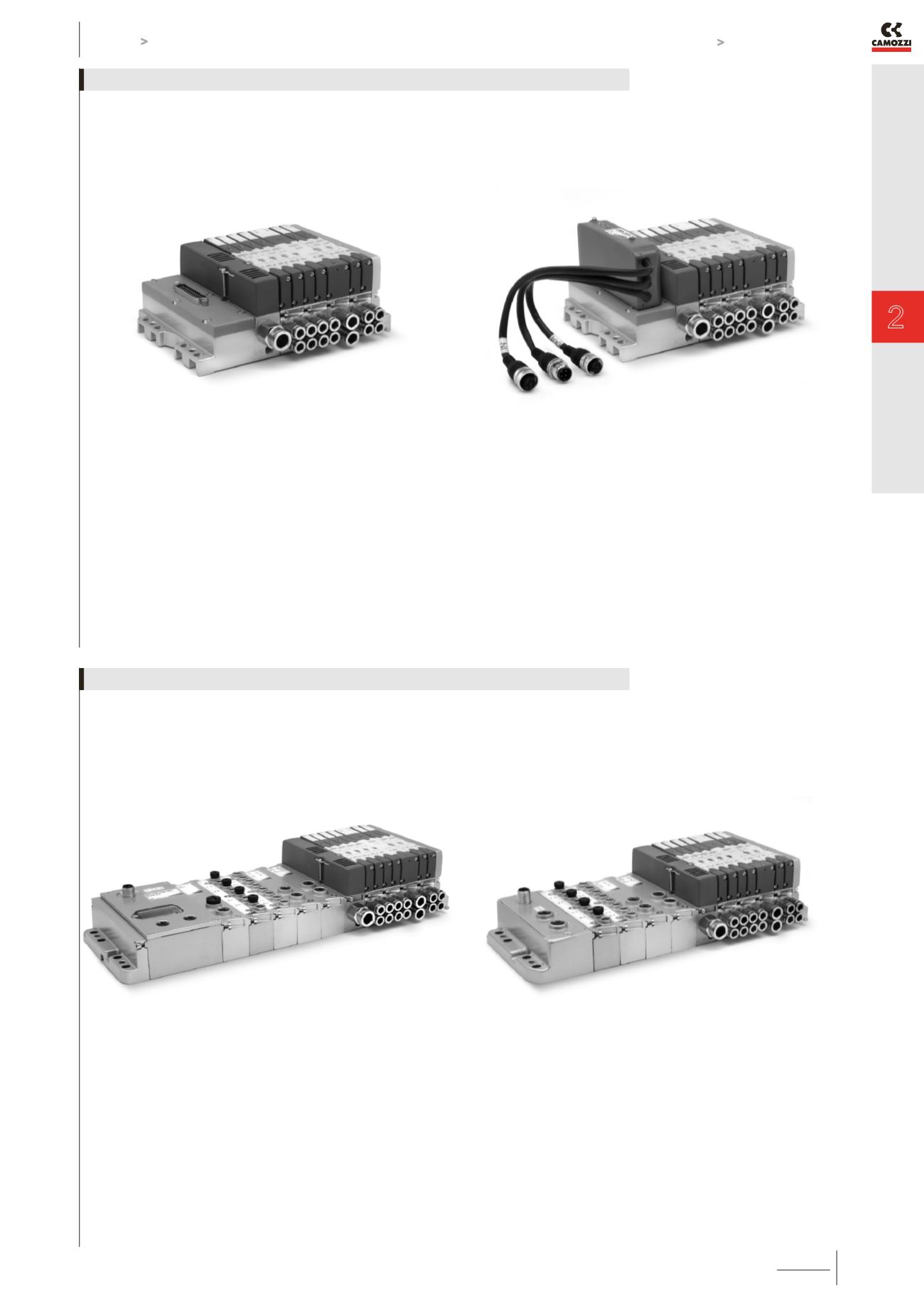

Version Multipol und Multipol mit SUB-D Adapter
Dank des multiseriellen Knotens der Serie CX und des direkten
Schnittstellenmoduls zum pneumatischen Teil der Ventilinsel,
ist es möglich, die Serie HN mit den unterschiedlichen
Feldbusvarianten PROFIBUS-DP, DeviceNet, CANopen,
PROFINET, EtherCat und EtherNet/IP zu betreiben. Die Bus-
Version kann analog zur Multipolinsel konfiguriert werden.
Alle I/O-Module, analog/digital 0-10 V, 4-20 mA sowie das
Anfangsmodul des Zusatznetzes.
Bei der Version mit CPU können Anfangsmodule für
das Zusatznetz eingefügt und ein Zusatznetz in Baum-
Struktur / Serie aufgebaut werden. Im Zusatznetz können
Erweiterungsventilinseln miteinander verbunden werden. Mit
den Erweiterungen bestehen die gleichen Möglichkeiten, wie
die Nutzung unterschiedlicher elektrischer Module, mit digitalen/
analogen I/O, oder weiteren Zusatznetz-Modulen. Hier gelten die
gleichen Regeln, wie bei CPU-Modulen/Multipol-Version.
Version Feldbus mit CPU-Modul und Erweiterungsmodul
