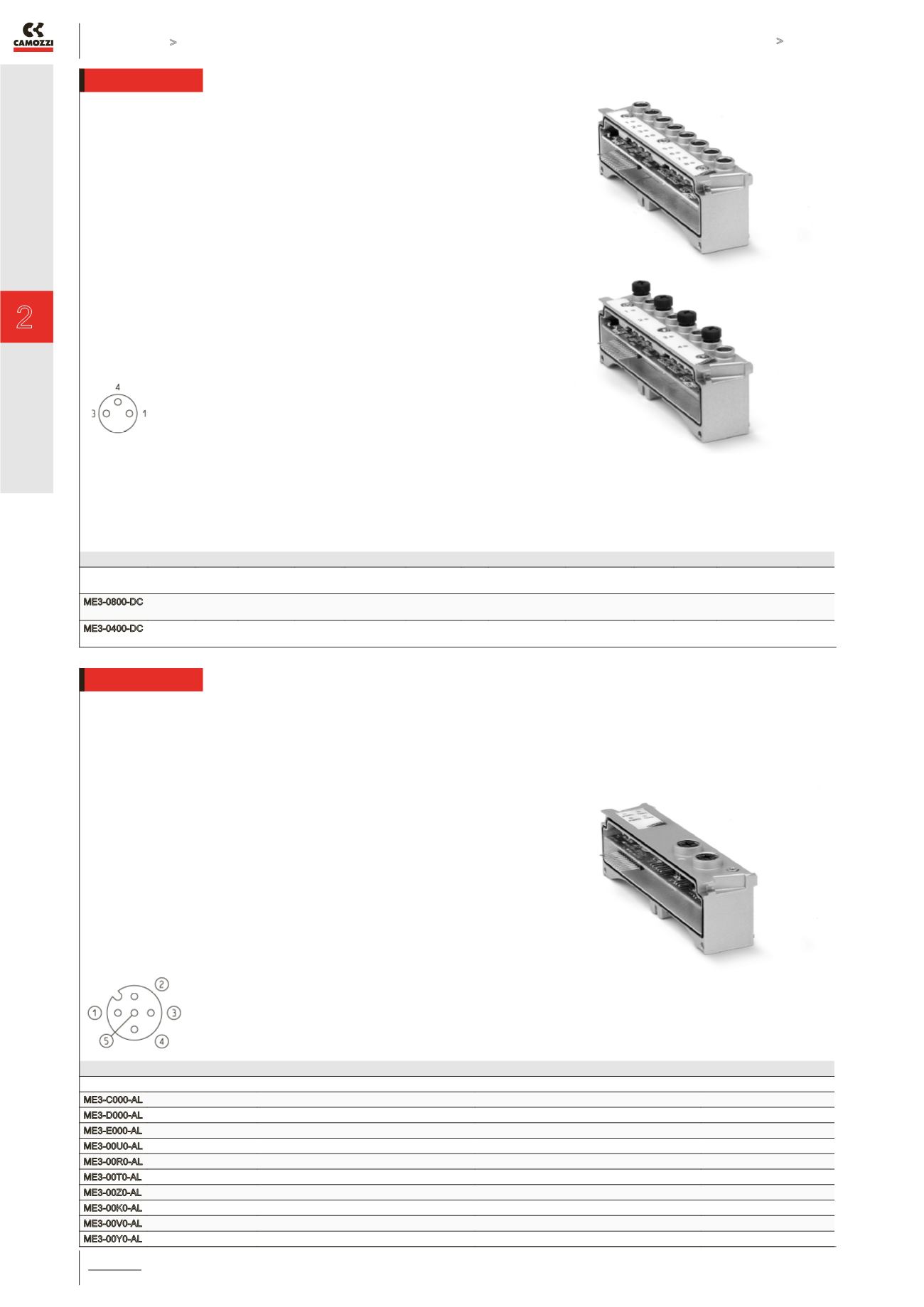

Externes Bus-Modul Serie CX
ANSTEUERN >
KATALOG
>
Version 8.8
/3.50.06
2
ANSTEUERN
Dieses Eingangsmodul wird an ein CPU-Modul
oder ein Erweiterungsmodul angebaut und kann
gemischt mit anderen Modulen I/O digital/analog
sowie mit dem Anfangsmodul des Zusatznetzes
verbaut werden. Es verfügt über 4 bzw. 8 3-polige
M8-Steckdosen.
Eingangsmodul, digital Mod. ME3-0800-DC/ME3-0400-DC
PRODUKTÜBERSICHT
Mod.
Modulcode Eingänge
digital
Anschlussart Anschlüsse Abmessungen LED Strom Überlastsicherung Stromaufnahme Signaltyp Schutzart Betriebstemperatur Gewicht
ME3-0800-DC A
8 Steckdose
3-polig M8
8
122 x 25 mm LED 1xgelb/
Eingang
24 V
DC
400 mA für 4
Sensoren
10 mA PNP IP65
0 ÷ 50°C 110 g
ME3-0400-DC B
4 Steckdose
3-polig M8
4
122 x 25 mm LED 1x gelb/
Eingang
24 V
DC
400 mA für 4
Sensoren
10 mA PNP IP65
0 ÷ 50°C 110 g
Dieses analoge Ein-/Ausgangsmodul wird an ein
CPU-Modul oder ein Erweiterungsmodul angebaut
und kann gemischt oder mit anderen Modulen I/O
digital/analog sowie mit dem Anfangsmodul des
Zusatznetzes verbaut werden.
Es verfügt über zwei 5-polige M12 A-Steckdosen,
die als analog 2x I/O oder als 1 IN und 1 OUT
konfigurierbar sind. Die analogen Eingänge oder
Ausgänge sind 12-bit Versionen und sowohl im
Eingang wie im Ausgang mit 0-10 V DC oder 4-20
mA erhältlich. Die Reaktionszeit der analogen
Komponenten ist der Verzögerung des Zusatznetzes
untergeordnet, entsprechend ihrer Funktion.
Die Verzögerung ist durchschnittlich < 6 ms.
Hinzu kommt die Verzögerung des von der SPS
bestimmten Hauptnetzes.
Ein-/Ausgangsmodul Mod. ME3-****-AL
PRODUKTÜBERSICHT
Mod.
Modulcode
Analoge Eingänge
Analoge Ausgänge
Anschlüsse
ME3-C000-AL
C
2 Eingänge 4-20 mA
-
5-polig 2x M12 A
ME3-D000-AL
D
2 Eingänge 0-10 V
-
5-polig 2x M12 A
ME3-E000-AL
E
1 Eingang 4-20 mA+1Eingang 0-10 V
-
5-polig 2x M12 A
ME3-00U0-AL
U
-
1 Ausgang 4-20 mA+1 Ausgang 0-10 V
5-polig 2x M12 A
ME3-00R0-AL
R
-
2 Ausgänge 4-20 mA
5-polig 2x M12 A
ME3-00T0-AL
T
-
2 Ausgänge 0-10 V
5-polig 2x M12 A
ME3-00Z0-AL
Z
1 Eingang 4-20 mA
1 Ausgang 4-20 mA
5-polig 2x M12 A
ME3-00K0-AL
K
1 Eingang 0-10 V
1 Ausgang 0-10 V
5-polig 2x M12 A
ME3-00V0-AL
V
1 Eingang 0-10 V
1 Ausgang 4-20 mA
5-polig 2x M12 A
ME3-00Y0-AL
Y
1 Eingang 4-20 mA
1 Ausgang 0-10 V
5-polig 2x M12 A
