Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

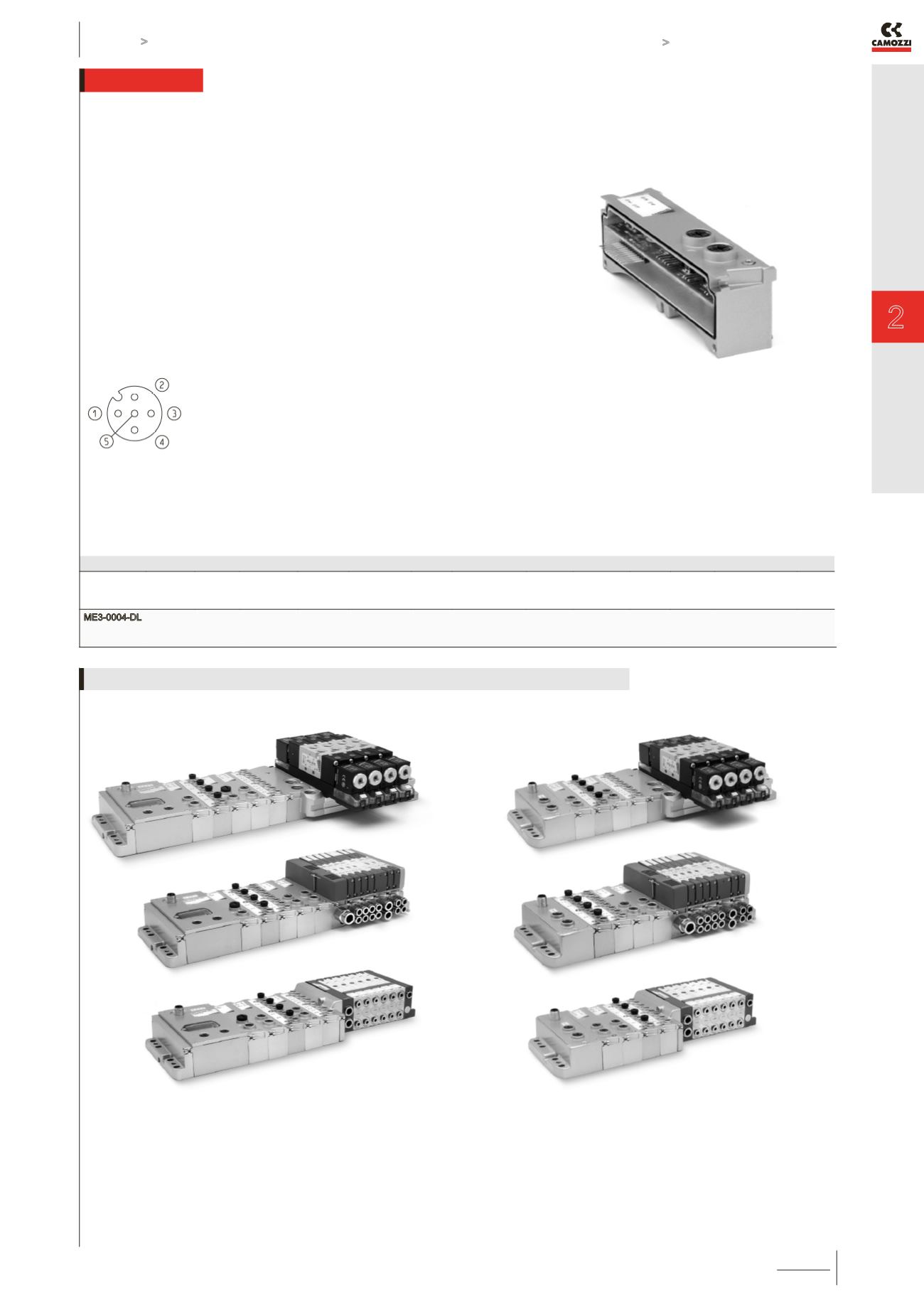

Externes Bus-Modul Serie CX

KATALOG

2

/3.50.07

2

>

Version 8.8

ANSTEUERN >

ANSTEUERN

Dieses analoge Ein-/Ausgangsmodul wird an ein

CPU-Modul oder ein Erweiterungsmodul angebaut

und kann gemischt oder mit anderen Modulen

I/O digital/analog sowie Anfangsmodulen des

Zusatznetzes verbaut werden. Es verfügt über zwei

5-polige M12 A-Steckdosen, jeweils geeignet für 2

digitale Ausgänge mit 10 W bei 24 V DC.

Es können beispielsweise 2x monostabile oder

1x bistabile Ventile pro Steckdose angeschlossen

werden, oder aber andere elektrische Komponenten

mit 10 W/24 V DC. Parallel und zeitgleich

geschaltet, können so maximal 20 W bei 24 V DC

angeschlossen werden.

Leistungsmodul, digitale Ausgänge Mod. ME3-0004-DL

PRODUKTÜBERSICHT

Mod.

Modulcode Ausgänge

digital

Anschlussart Anschlüsse Abmessungen LED Stromversorgung Leistung

max. M12-

Stecker

Leistung

max. digitale

Ausgänge

Signaltyp Schutzart Betriebstemperatur Gewicht

ME3-0004-DL Q

4 5-polig M12A-

Steckdose

2

122 x 25 mm 1 LED

gelb/

Ausgang

24 V DC 20 W 10 W NPN IP65

0 ÷ 50°C 100 g

Diese Anschlussmodule ermöglichen die Kombination eines

CPU-Moduls oder eines Erweiterungsmoduls mit einer Ventilinsel

Serie F, HN oder 3. Es empfiehlt sich, die vorgeschalteten

digitalen, analogen Module oder Grundmodule für das Zusatznetz

vorher zu verbinden.

Im Anschluss an die diversen Module werden die Ventilpositionen

angebaut. Die Ventile für SUB-D und Bus-Version sind baugleich.

Direktanschlussmodul Serie F, HN und 3
