Miniventile mechanisch betätigt Serie 2
ANSTEUERN >
KATALOG
>
Version 8.8
/4.05.02
2
ANSTEUERN
MODELLBEZEICHNUNG
2
SERIE
3
FUNKTION
3 = 3/2-Wege NC
4 = 3/2-Wege NO
4
ANSCHLÜSSE
4 = Steckanschluss ø 4 mm
5 = M5
94
BETÄTIGUNGSARTEN
94 = Nocke
95 = Rollenhebel
96 = Kipprolle
98 = Nocke, Schalttafel
5
RÜCKSTELLUNG
5 = Federrückstellung
2
3
4
-
94
5

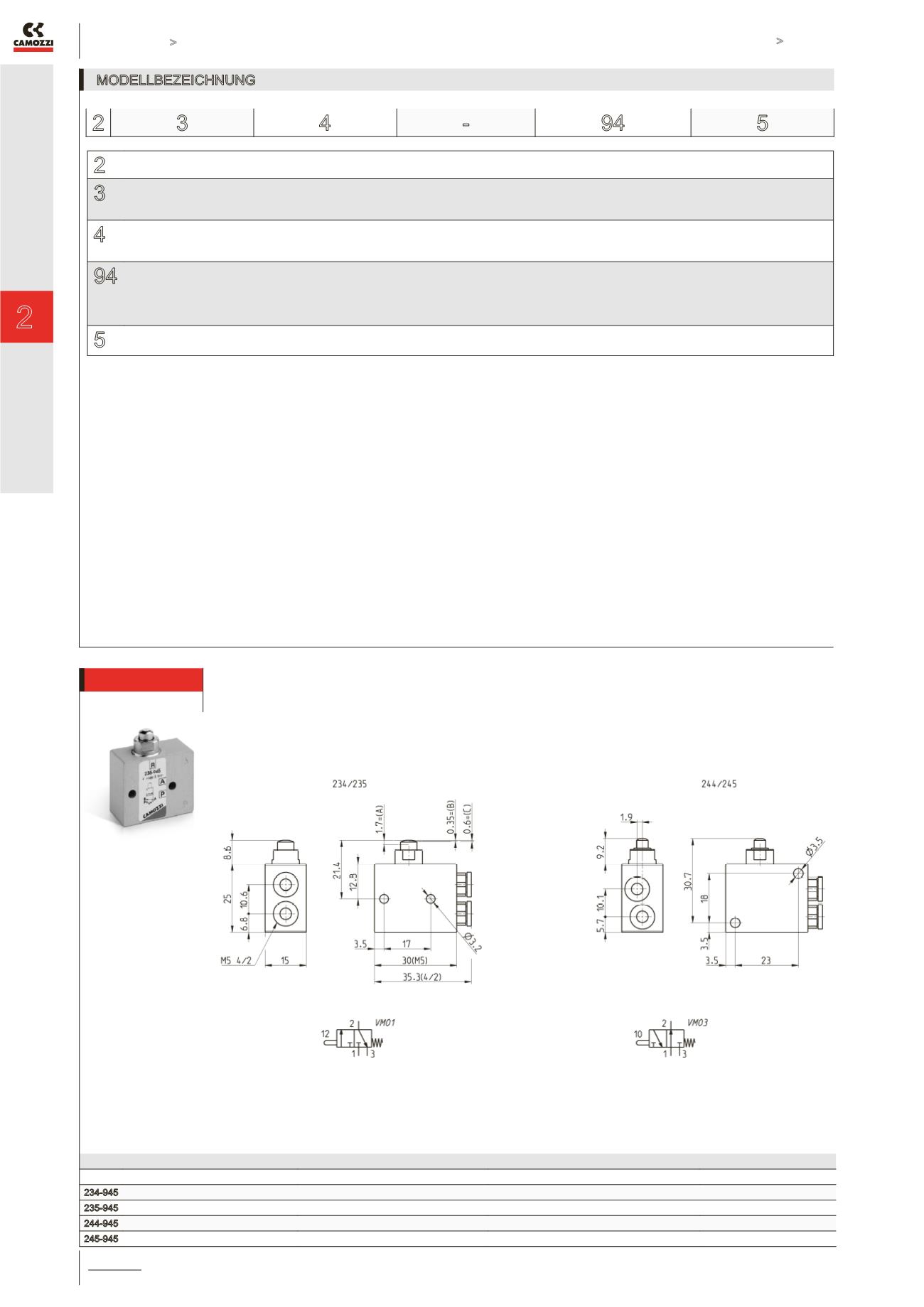

Miniventile Mod. 234-/235-945, 244-/245-945
PRODUKTÜBERSICHT
Mod.
Betriebsdruck (bar)
Durchfluss Qn (Nl/min)
Betätigungskraft [ 6 bar ] (N)
SYMBOL
234-945
2 ÷ 10
60
6
VM01
235-945
2 ÷ 10
60
6
VM01
244-945
2 ÷ 10
60
6
VM03
245-945
2 ÷ 10
60
6
VM03
A = Gesamthub
B = Vorhub
C = Betätigungshub
