Miniventile mechanisch betätigt Serie 1 und 3
KATALOG
2
/4.10.01
2
>
Version 8.8
ANSTEUERN >
ANSTEUERN

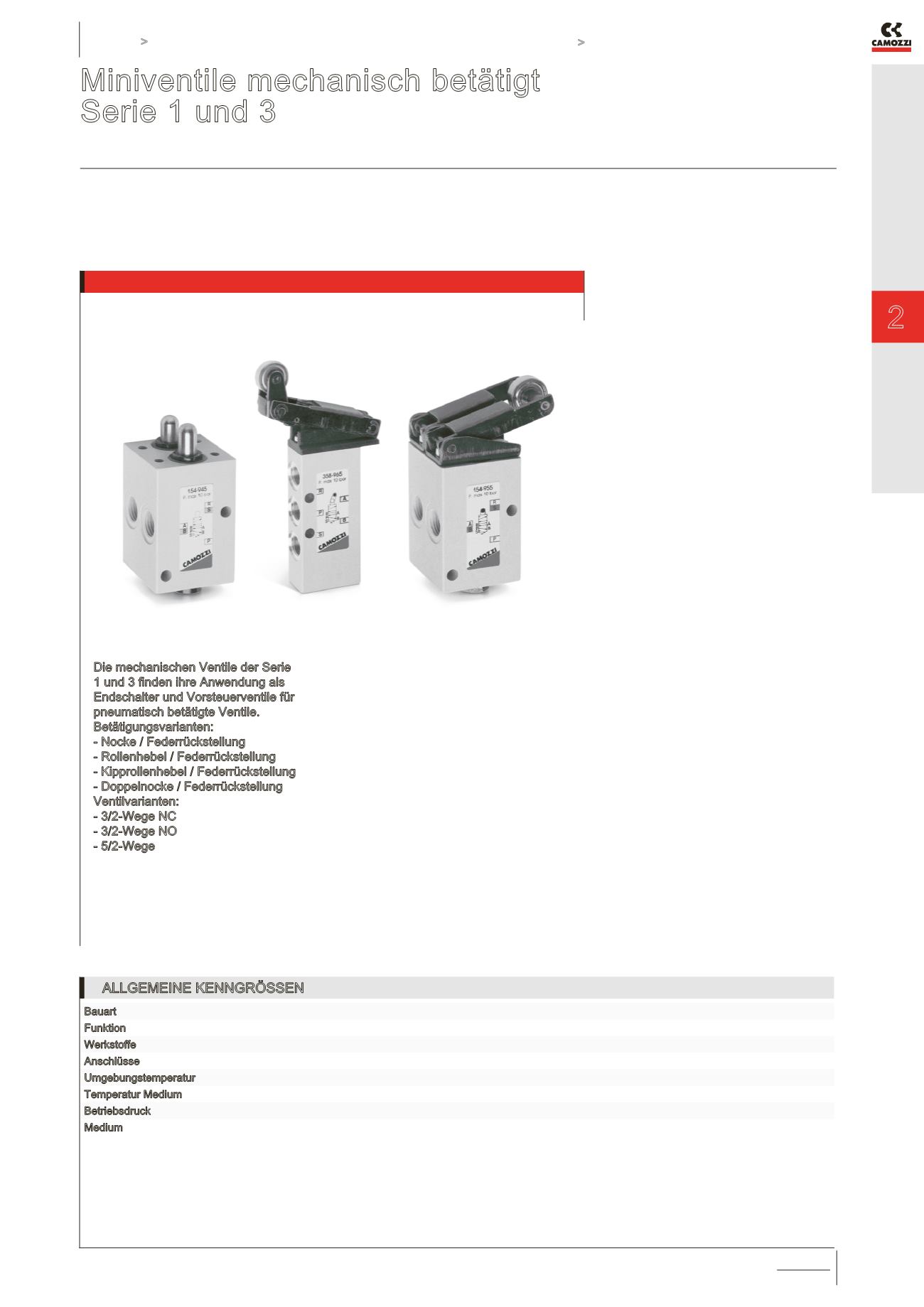

Miniventile mechanisch betätigt
Serie 1 und 3
3/2-, 5/2-Wege, Anschlüsse G1/8” und G1/4”
Nennweite 5 - 7,5 mm
Die mechanischen Ventile der Serie
1 und 3 finden ihre Anwendung als
Endschalter und Vorsteuerventile für
pneumatisch betätigte Ventile.
Betätigungsvarianten:
- Nocke / Federrückstellung
- Rollenhebel / Federrückstellung
- Kipprollenhebel / Federrückstellung
- Doppelnocke / Federrückstellung
Ventilvarianten:
- 3/2-Wege NC
- 3/2-Wege NO
- 5/2-Wege
Die 3/2-Wegeventile der Serie 3 sind
durch Druckanschluss in P normal
geschlossen, durch Druckanschluss in R
normal offen einsetzbar.
Die 5/2-Wegeventile der Serie 3 können
durch Druckanschluss in R+S für
eine Zweidrucksteuerung verwendet
werden.
ALLGEMEINE KENNGRÖSSEN
Bauart
Sitzventile (Serie 1), Schieberventile (Serie 3)
Funktion
3/2, 5/2-Wege
Werkstoffe
Körper AL, Innenteile Serie 1 MS/Serie 3 Edelstahl, Dichtungen NBR
Anschlüsse
G1/8” - G1/4”
Umgebungstemperatur 0°C ÷ 60°C
Temperatur Medium 0°C ÷ 50°C
Betriebsdruck
Siehe Modelle
Medium
Gefilterte Luft ohne Schmierung, im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung
nie zu unterbrechen
