Wegeventile sensibel, mechanisch betätigt, Serie 3 und 4

ANSTEUERN >

KATALOG

>

Version 8.8

/4.15.02

2

ANSTEUERN

MODELLBEZEICHNUNG

3

SERIE

3

4

3

FUNKTION

3 = 3/2-Wege NC

4 = 3/2-Wege NO

5 = 5/2-Wege

8

ANSCHLÜSSE

8 = G1/8”

4 = G1/4”

D15

RÜCKSTELLUNG

D15 = mechanisch/Federrückstellung, durch Druckentlastung arbeitend

015 = mechanisch/Federrückstellung

011 = mechanisch/mechanisch

9A5

BETÄTIGUNGSARTEN

9A5 = Hebel/Federrückstellung

194 = Nocke/Federrückstellung

294 = Nocke/Nocke

195 = Rollenhebel/Federrückstellung

295 = Rollenhebel/Rollenhebel

3 3

8

-

D15

-

9A5

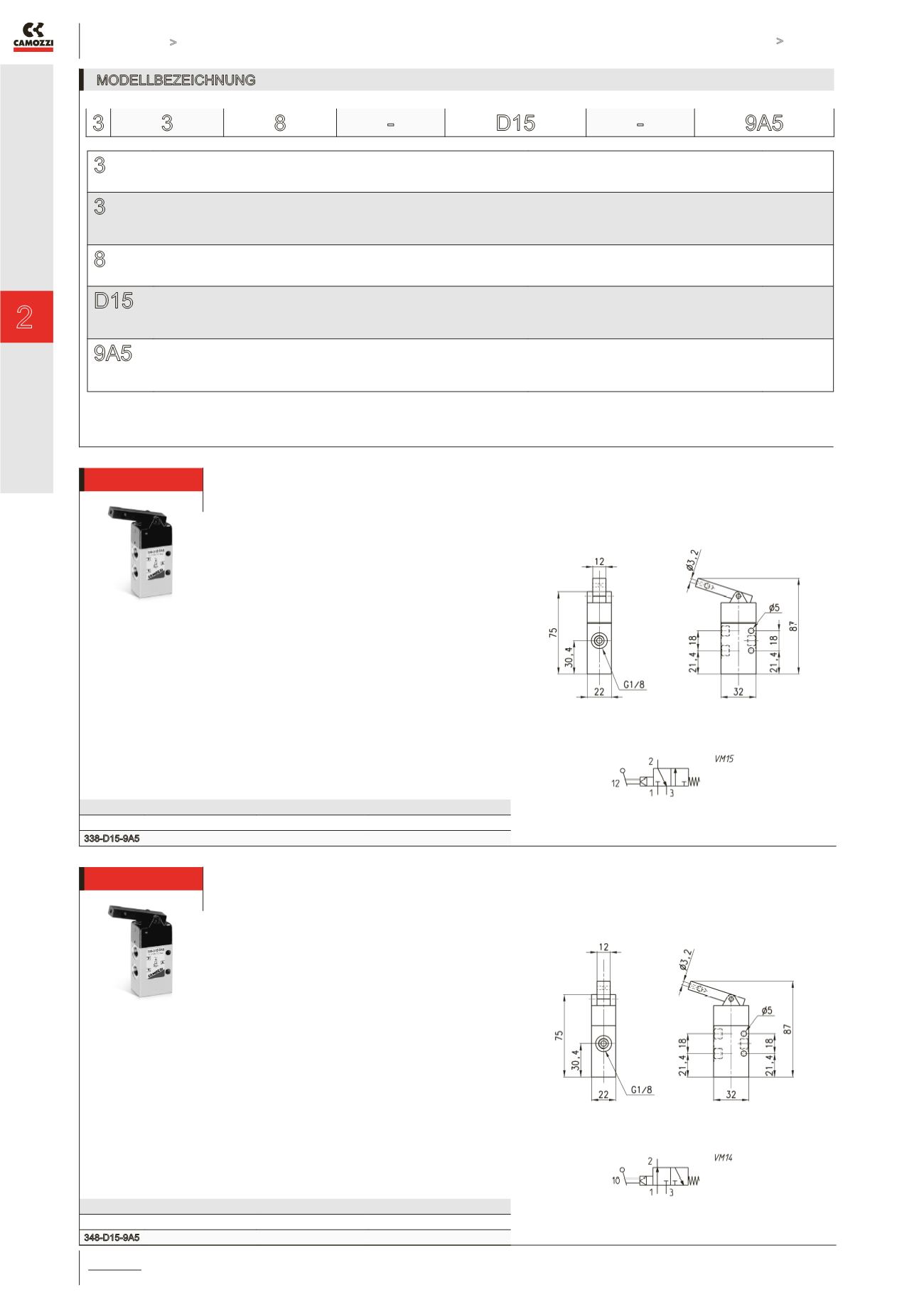

Wegeventil Mod. 338-D15-9A5

Betriebsdruck 4 ÷ 10 bar.

PRODUKTÜBERSICHT

Mod.

Betriebsdruck (bar)

Durchfluss (Nl/min)

Betätigungskraft, 6 bar (N)

338-D15-9A5

4 ÷ 10

700

2

Wegeventil Mod. 348-D15-9A5

Betriebsdruck 4 ÷ 10 bar.

PRODUKTÜBERSICHT

Mod.

Betriebsdruck (bar)

Durchfluss (Nl/min)

Betätigungskraft, 6 bar (N)

348-D15-9A5

4 ÷ 10

700

2
