Fussventile Serie 2 und 3
ANSTEUERN >
KATALOG
>
Version 8.8
/4.20.01
2
ANSTEUERN

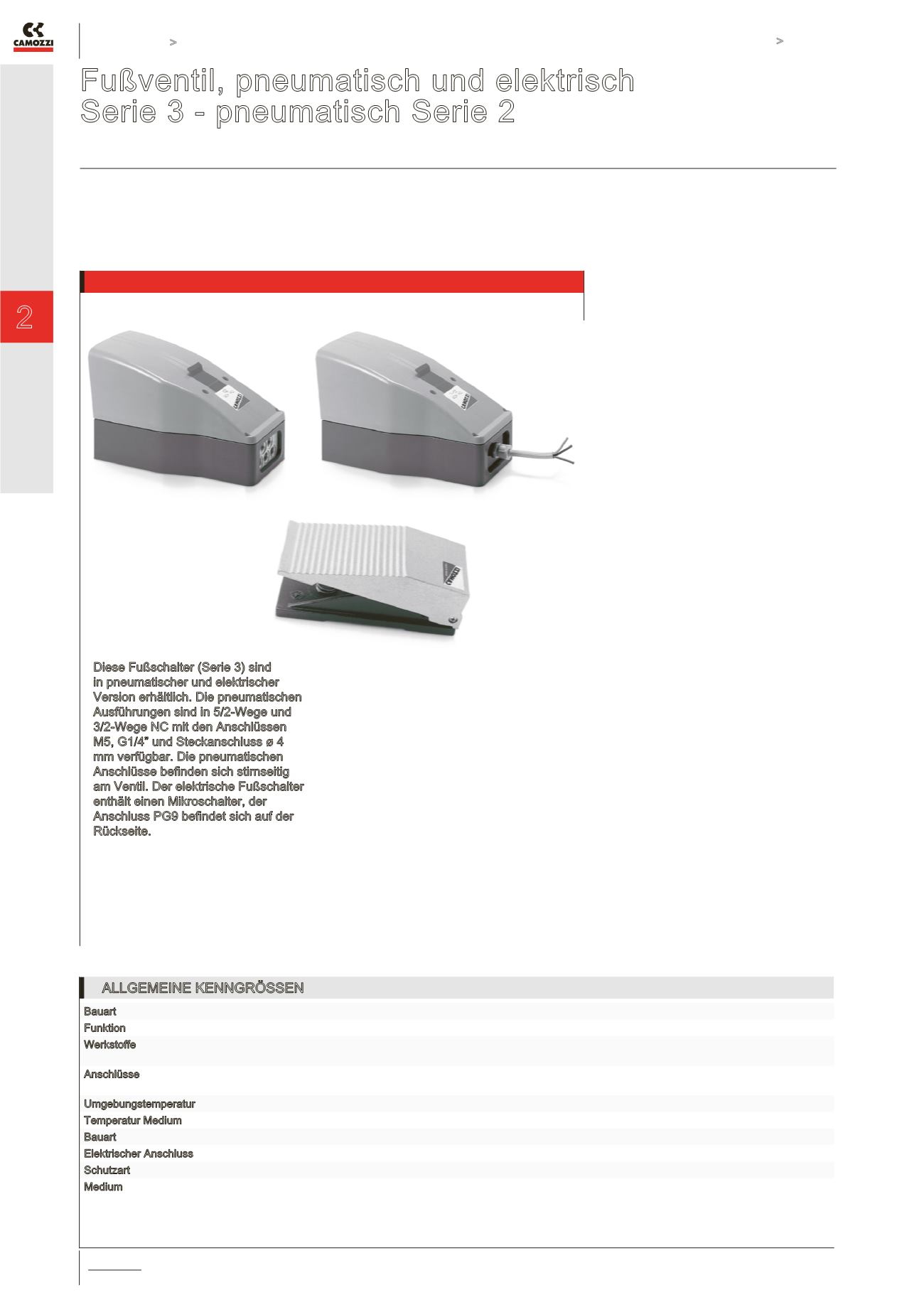

Fußventil, pneumatisch und elektrisch
Serie 3 - pneumatisch Serie 2
Serie 3: G1/4” und 5/2-Wege - elektrischer Kontakt NC/NO
Serie 2: M5, Steckanschluss ø 4mm, 3/2-Wege NC
Diese Fußschalter (Serie 3) sind
in pneumatischer und elektrischer
Version erhältlich. Die pneumatischen
Ausführungen sind in 5/2-Wege und
3/2-Wege NC mit den Anschlüssen
M5, G1/4” und Steckanschluss ø 4
mm verfügbar. Die pneumatischen
Anschlüsse befinden sich stirnseitig
am Ventil. Der elektrische Fußschalter
enthält einen Mikroschalter, der
Anschluss PG9 befindet sich auf der
Rückseite.
Das Ventil Serie 3 kann monostabil oder
bistabil eingesetzt werden, der hierfür
vorgesehene Wahlschalter befindet sich
unter der roten Abdeckkappe an der
Oberseite des Ventils - auch Einzelheit X
in der Zeichnung.
ALLGEMEINE KENNGRÖSSEN
Bauart
Vorgesteuertes Schieberventil, Sitzventil
Funktion
5/2, 3/2-Wege NC
Werkstoffe
- Serie 3: Körper AL - Schieber Edelstahl - Dichtungen NBR - Kunststoffgehäuse
- Serie 2: Körper AL - Stößel MS58 - Dichtungen NBR
Anschlüsse
- Serie 3: G1/4”
- Serie 2: M5, Steckanschluss ø 4 mm
Umgebungstemperatur 0°C ÷ 50°C (getrocknete Luft - 10°C)
Temperatur Medium 0°C ÷ 50 °C
Bauart
Einpoliger Mikrowechselschalter
Elektrischer Anschluss PG9
Schutzart
IP20
Medium
Gefilterte Luft ohne Schmierung
Im Falle von geölter Luft empfehlen wir die Verwendung von Öl ISOVG32 und die Schmierung nie zu unterbrechen.
