Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

3

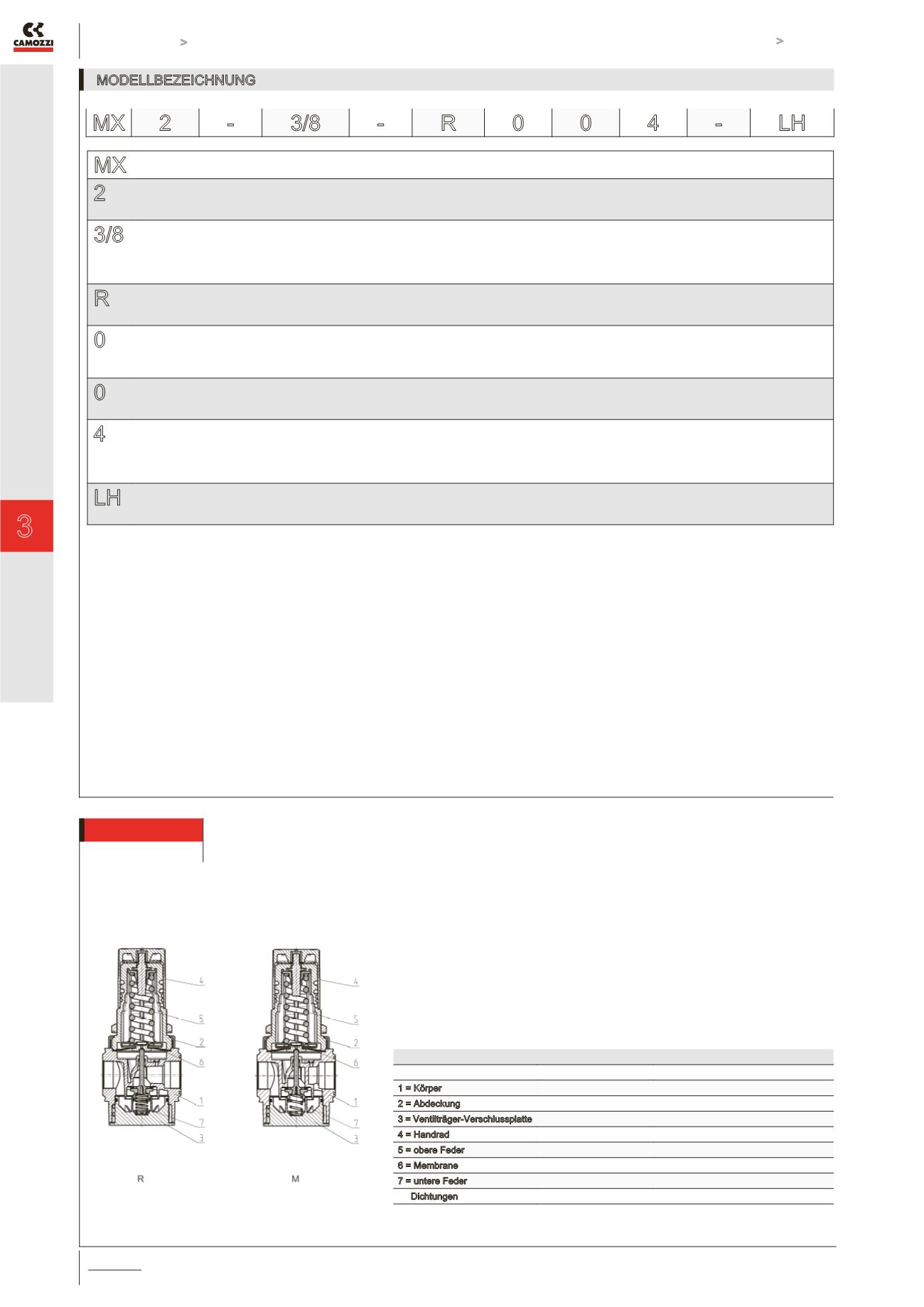

Druckregler Serie MX

AUFBEREITEN >

KATALOG

>

Version 8.8

/1.20.02

3

AUFBEREITEN

MODELLBEZEICHNUNG

MX

SERIE

2

GRÖSSE:

2 = G3/8 - G1/2 - G3/4

3 = G3/4 - G1

3/8

ANSCHLUSS:

3/8 = G3/8

1/2 = G1/2

3/4 = G3/4

1 = G1

R

REGLERART:

R = Druckregler

M = Batterieregler (nur MX2 - G1/2)

0

BETRIEBSDRUCK(1 bar = 14,5 psi)

0 = 0,5 ÷ 10 bar (Standard)

4 = 0 ÷ 4 bar

7 = 0,5 ÷ 7 bar (nur MX2)

0

BAUART:

0 = Sekundärentlüftung (Standard)

1 = ohne Sekundärentlüftung

4

MANOMETER:

0 = ohne Manometer (mit Gewindeblock)

2 = mit eingebautem Manometer 0-6 und Betriebsdruck 0 ÷ 4 bar

3 = mit eingebautem Manometer 0-10 und Betriebsdruck 0 ÷ 7 bar (nur MX2)

4 = mit eingebautem Manometer 0-12 und Betriebsdruck 0,5 ÷ 10 bar (Standard)

LH

DURCHFLUSSRICHTUNG:

= von links nach rechts(Standard)

LH = von rechts nach links

Weitere Details zur Leitungs-, Wandmontage direkt oder mit Abstandshalter siehe Wartungseinheiten Serie MX(Seite 3/1.50.01). Zubehör siehe ab 3/5.05.01.

MX 2 -

3/8 -

R 0 0 4 -

LH

WERKSTOFFE

TEILE

WERKSTOFFE

1 = Körper

Aluminium

2 = Abdeckung

Polyacetal

3 = Ventilträger-Verschlussplatte

Polyacetal

4 = Handrad

Polyamid

5 = obere Feder

Stahl verzinkt

6 = Membrane

NBR

7 = untere Feder

Edelstahl

Dichtungen

NBR

Druckregler Serie MX - Werkstoffe

R = Druckregler

M = Batterieregler
