Modell- und Maßänderungen vorbehalten.

Unsere AGBs finden Sie auf

www.camozzi.de

.

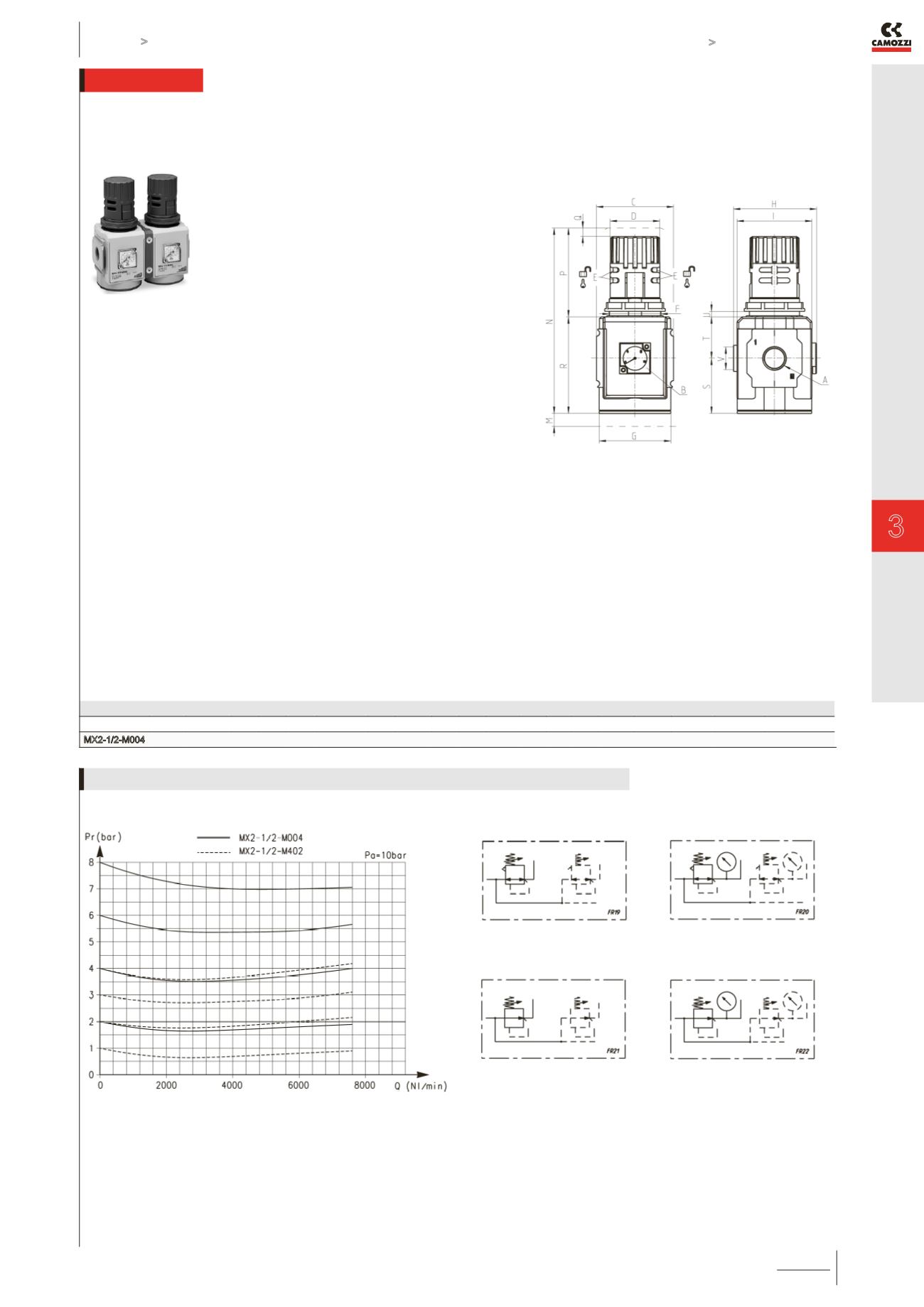

Druckregler Serie MX

KATALOG

3

/1.20.05

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

Bei Verwendung des Befestigungsbügels kann mit oder ohne

Endplatten eine Batterie mit einer Anzahl n von Reglern bei gleichem

Eingangsdruck realisiert werden.

Die Einstellung des Ausgangsdrucks am Anschluss OUT kann bei

jedem einzelnen Regler unabhängig von den benachbarten Reglern

eingestellt und durch Drücken des Handrads nach unten fixiert werden.

Druckregler Serie MX - Batterieversion

PRODUKTÜBERSICHT

Mod.

A B (bar)

C D E

F

G H I

M N P Q R S T

U V (OUT)

Gewicht (Kg)

MX2-1/2-M004 G1/2 0 ÷ 12 70 45 Ø 4 M47x1,5 70 75,5 68 45 166 78 5 88 50,5 37,5 0 ÷ 13 G1/2

0,6

Pr = Ausgangsdruck

Q = Durchfluss

Pa = Eingangsdruck

FR19 = Batterieregler, Sekundärentlüftung, ohne Manometer

FR20 =Batterieregler, Sekundärentlüftung, Manometer

FR21 = Batterieregler, ohne Sekundärentlüftung+Manometer

FR22 = Batterieregler, ohne Sekundärentlüftung, Manometer

DURCHFLUSSDIAGRAMM + PNEUMATIKSYMBOLE BATTERIEREGLER
