Filterregler Serie MC

AUFBEREITEN >

KATALOG

>

Version 8.8

/2.25.02

3

AUFBEREITEN

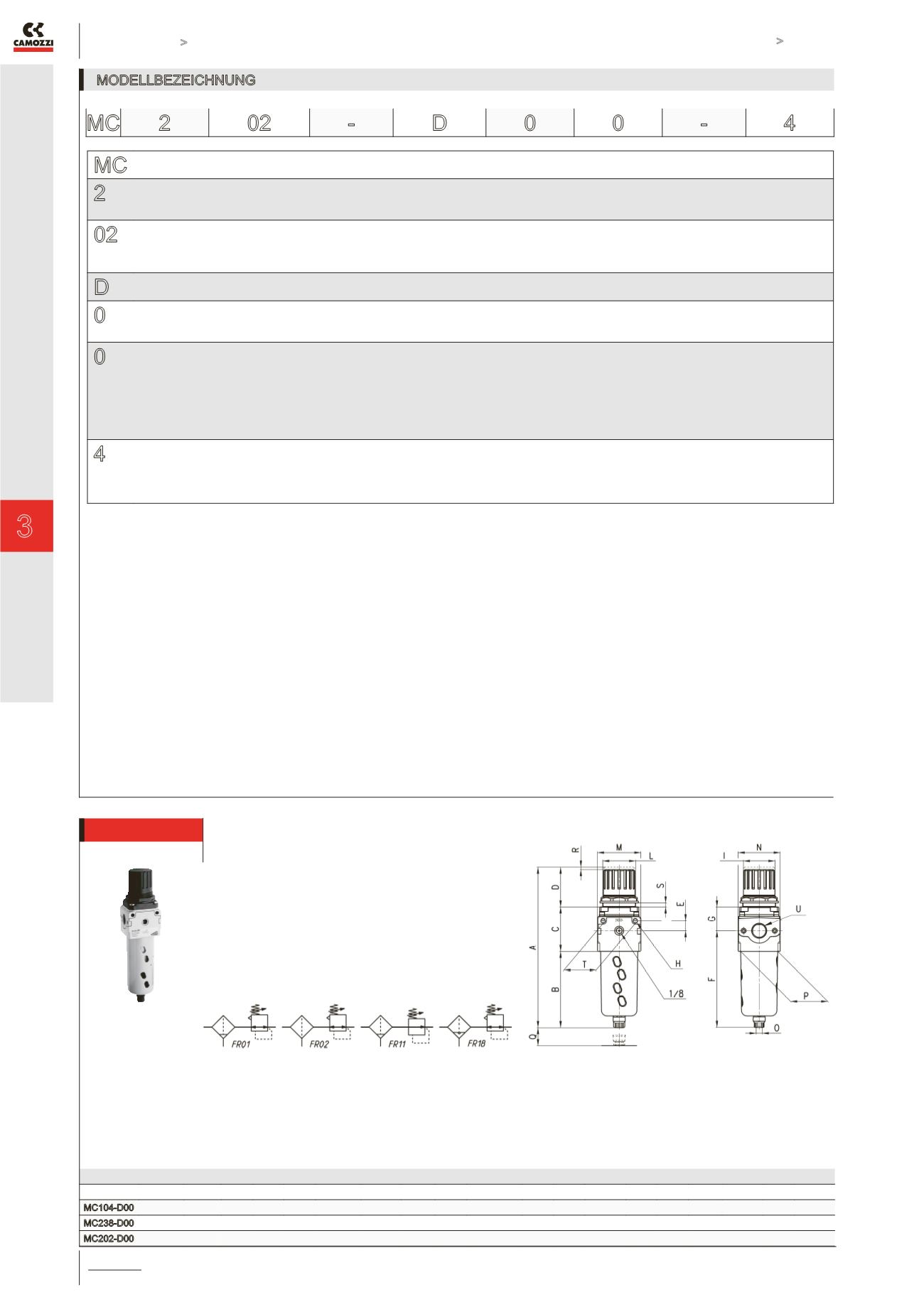

MODELLBEZEICHNUNG

MC

SERIE

2

GRÖSSE

1 = G1/4”

2 = G3/8” - G1/2”

02

ANSCHLUSS

04 = G1/4”

38 = G3/8”

02 = G1/2”

D

D = FILTERREGLER

0

FILTERELEMENT

0 = 25 µm (Standard)

1 = 5 µm

0

KONDENSATABLASS

0 = manuell, halbautomatisch, Sekundärentlüftung

1 = manuell, halbautomatisch, ohne Sekundärentlüftung

3 = automatisch, Sekundärentlüftung (nur für G3/8” und G1/2”)

4 = mit Druckentlastung, Sekundärentlüftung (nur G1/4”)

5 = mit Druckentlastung, Sekundärentlüftung, gefiltert

8 = Gewindeanschluss G1/8”, Sekundärentlüftung

Kondensatablass siehe Seite 3.5.10

4

BETRIEBSDRUCK

= 0,5 ÷ 10 bar

2 = 0 ÷ 2 bar(nur G1/4)

4 = 0 ÷ 4 bar

7 = 0,5 ÷ 7 bar(nur G1/4)

Zubehör siehe ab 3/5.05.01.

MC 2

02

-

D 0

0

-

4

PRODUKTÜBERSICHT

Mod.

A

B C D E

F

G H I

L

M N O P Q R S T

U

MC104-D00 190,5 102 52 38 11 126,5 27,5 4,5 28 М30x1,5 45 45 G1/8 37 58 3 0 ÷ 6 35 G1/4

MC238-D00 256,5 133 64 59 14 162

35 5,5 45 M47x1,5 62 59 G1/8 53 72 3,5 0 ÷ 9 46 G3/8

MC202-D00 256,5 133 64 59 14 162

35 5,5 45 M47x1,5 62 59 G1/8 53 72 3,5 0 ÷ 9 46 G1/2

Filterregler Serie MC

FR01 = Sekundärentlüftung und Ablass manuell

FR02 = Sekundärentlüftung ohne Ablass

FR11 = Ablass manuell, ohne Sekundärentlüftung

FR18 = Sekundärentlüftung, Ablass automatisch
