Filterregler Serie MC

KATALOG

3

/2.25.03

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

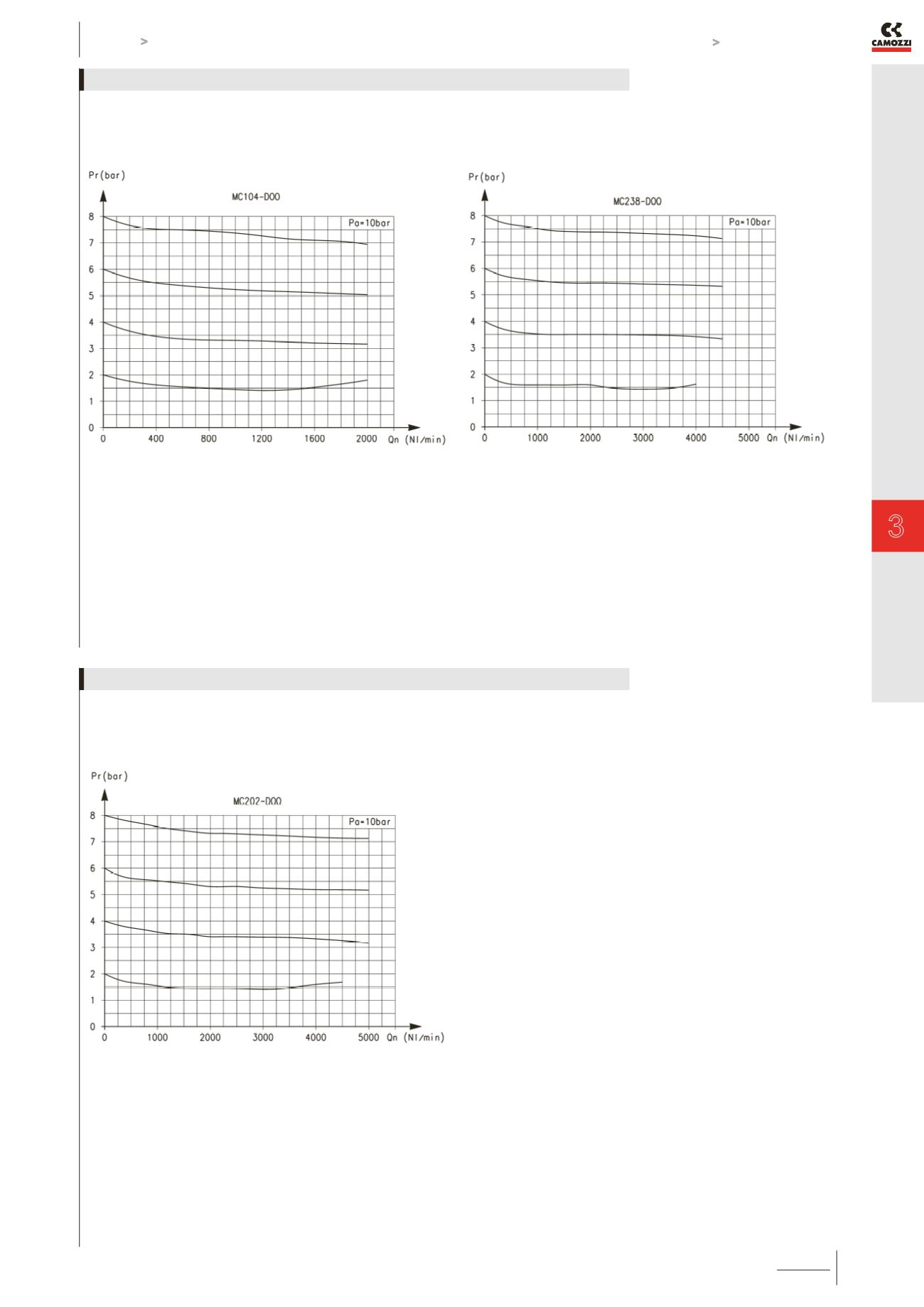

Durchflussdiagramm Modell MC104-D00

Pa = Eingangsdruck

Pr = Ausgangsdruck

Qn = Durchfluss

Durchflusswerte werden durch unterschiedliche Filterelemente

nicht beeinflusst.

Durchflussdiagramm Modell MC238-D00

Pa = Eingangsdruck

Pr = Ausgangsdruck

Qn = Durchfluss

DURCHFLUSSDIAGRAMM

Durchflussdiagramm Modell MC202-D00

Pa = Eingangsdruck

Pr = Ausgangsdruck

Qn = Durchfluss

Durchflusswerte werden durch unterschiedliche Filterelemente

nicht beeinflusst.

DURCHFLUSSDIAGRAMM
