Batterieregler Serie MC

KATALOG

3

/2.50.03

3

>

Version 8.8

AUFBEREITEN >

AUFBEREITEN

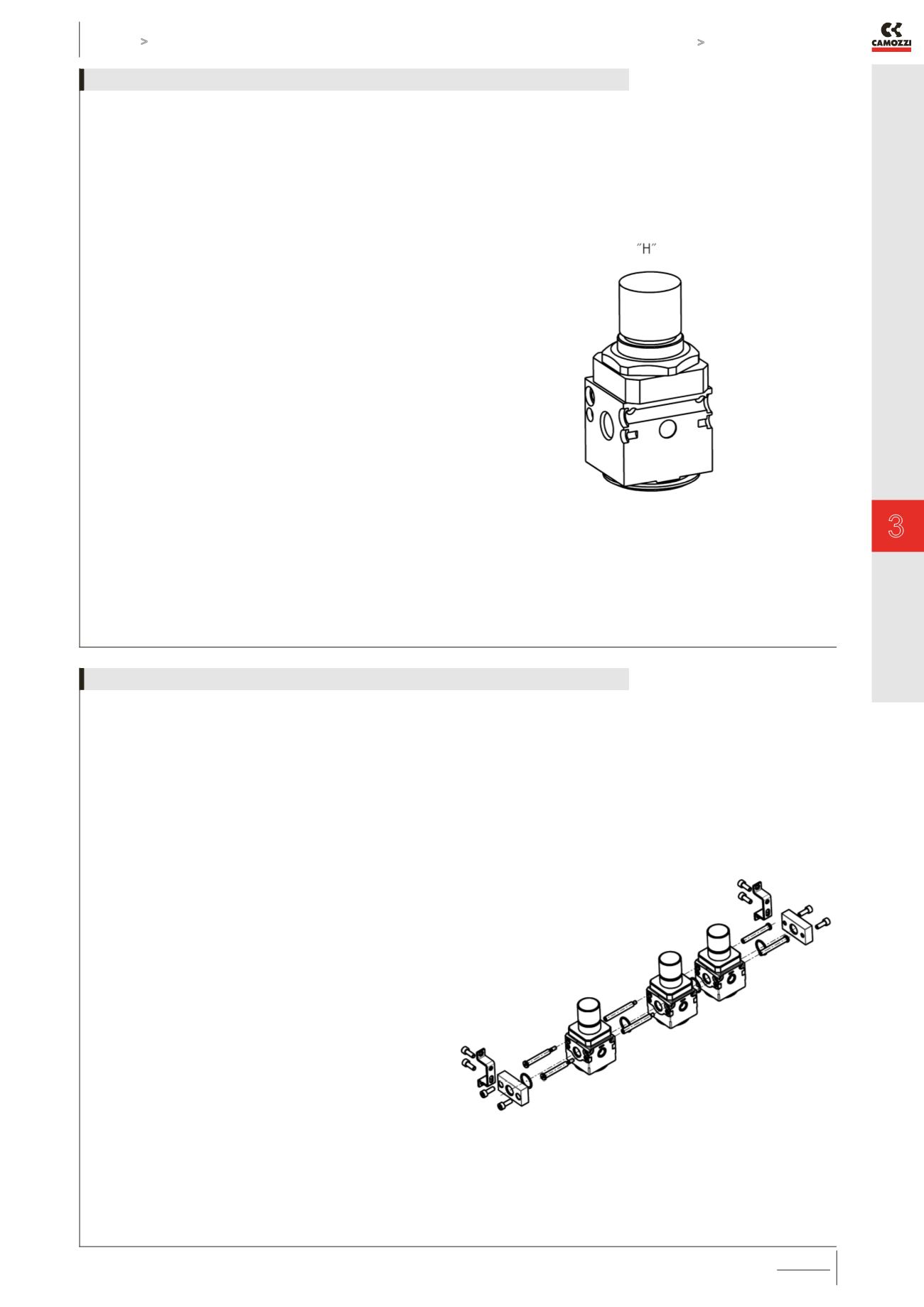

BEISPIEL KÖRPER TYP [H] :

Mit Durchgangsbohrungen oben: diese werden verwendet, um

die einzelnen Batterieregler miteinander zu verbinden.

KÖRPER TYP [M] :

Mit nicht durchgehendem Innengewinde: diese werden

verwendet, wenn der Batterieregler in einer kompletten

Wartungseinheit integriert wird. In diesem Fall ist der Körper

als Typ M zu definieren.

Batteriemontage

- Kit A: 1 Endplatte rechts + 1 Endplatte links + 4 Schrauben +

2 O-Ringe.

- Kit B: 2 Befestigungswinkel + 4 Schrauben.

- Kit C: 2 Zugstangen Innen-/Aussengewinde + 1 O-Ring.

- Kit D: 2 Zugstangen Innen-/Innengewinde.

- Kit E: 2 Schrauben + 1 O-Ring.

- Kit F: 2 Schrauben + 2 Zugstangen innen + 1 O-Ring.

- Kit G: 4 Schrauben + 4 Distanzstücke + 2 O-Ringe. KIT wird

benötigt, wenn eine F.R.L Komponente mit

Durchgangsbohrung zwischen 2 Komponenten mit

Innengewinde verwendet wird.

Anmerkung: Für Wartungseinheiten mit anderer

Zusammensetzung als der hier beschriebenen können

nur Komponenten H verwendet werden. Für jede weitere

Komponente wird in diesem Fall ein Kit C benötigt.

Bestandteile der Montage-Kits
