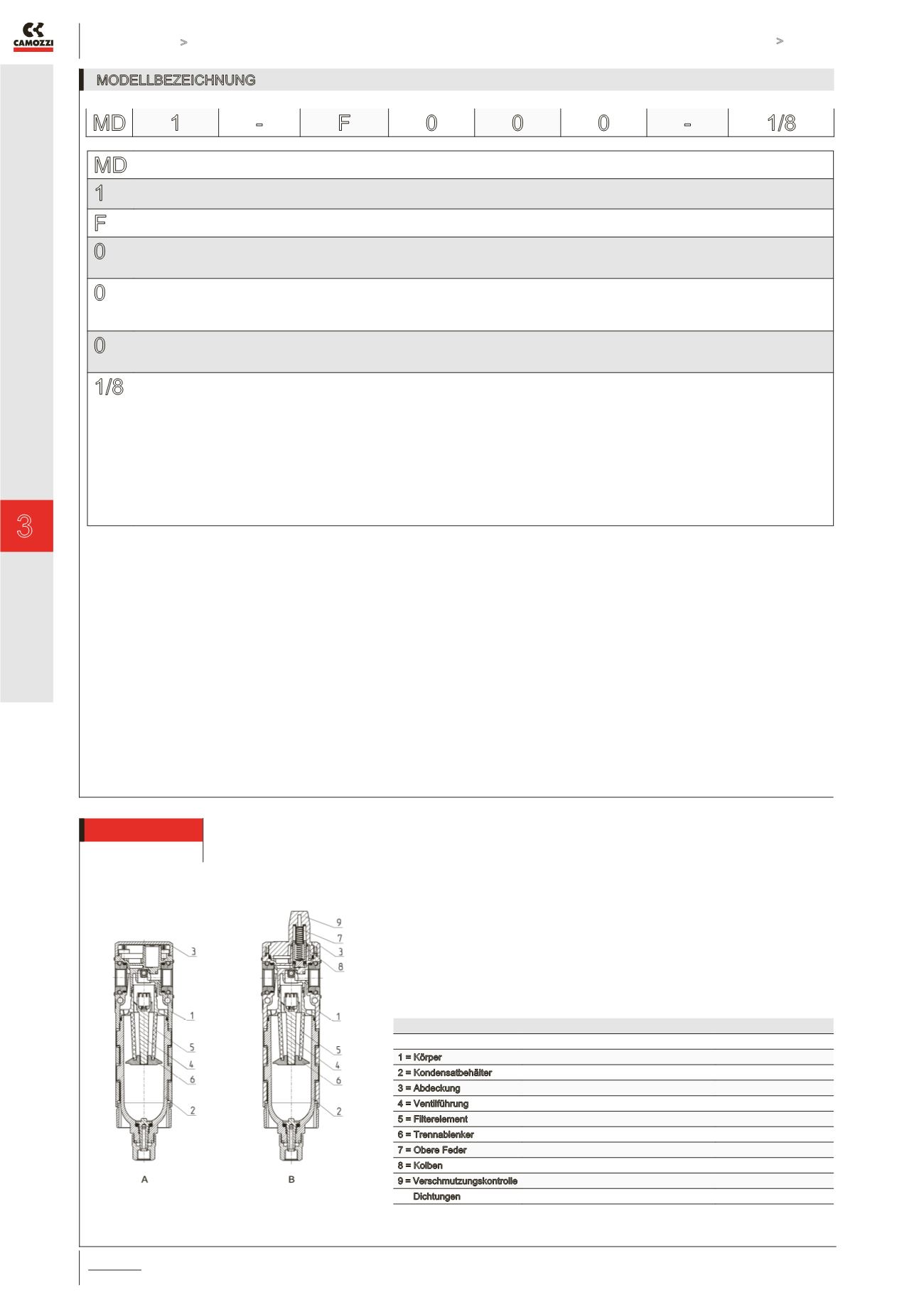

Filter Serie MD

AUFBEREITEN >

KATALOG

>

Version 8.8

/3.05.02

3

AUFBEREITEN

MODELLBEZEICHNUNG

MD

SERIE

1

BAUBREITE:

1 = 42 mm

F

FILTER:

0

FILTERELEMENT:

0 = 25 µm

1 = 5 µm

0

KONDENSATABLASS:

0 = halbautomatisch - manuell

5 = automatisch über Druckentlastung

8 = Ablass über Gewindeanschluss G1/8

0

VERSCHMUTZUNGSKONTROLLE:

0 = nicht vorhanden

1 = vorhanden

1/8

ANSCHLUSS (IN - OUT):

= ohne Einsätze

1/8 = G1/8

1/4 = G1/4

3/8 = G3/8

6 = Ø 6 mm Steckanschluss

8 = Ø 8 mm Steckanschluss

10 = Ø 10 mm Steckanschluss

Bei unterschiedlichen Einsätzen bei Ein-/Ausgang bitte beide Größen angeben.

Bsp.: MD1-F000-1/4-10

Für weitere Informationen zu den Kondensatablässen + Filterelementen siehe Kapitel 3/5.10.

MD 1

-

F

0

0

0

-

1/8

WERKSTOFFE DER BAUTEILE

BAUTEILE

WERKSTOFFE

1 = Körper

Polyamid

2 = Kondensatbehälter

Polycarbonat

3 = Abdeckung

Polyamid

4 = Ventilführung

Polyacetal

5 = Filterelement

Polyethylen

6 = Trennablenker

Polyacetal

7 = Obere Feder

Edelstahl

8 = Kolben

Aluminium eloxiert

9 = Verschmutzungskontrolle

Polycarbonat

Dichtungen

NBR

Filter Serie MD - Werkstoffe

A = Filter

B = Verschmutzungskontrolle
