Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
3
Regolatori Serie MD
TRATTAMENTO >
CATALOGO
>
Release 8.8
/3.20.04
3
TRATTAMENTO
Attacchi con boccole intercambiabili filettate da 3/8
Pr = Pressione regolata
Q = Portata
Pa = Pressione di ingresso
Attacchi con boccole intercambiabili filettate da 3/8
Pr = Pressione regolata
Q = Portata
Pa = Pressione di ingresso

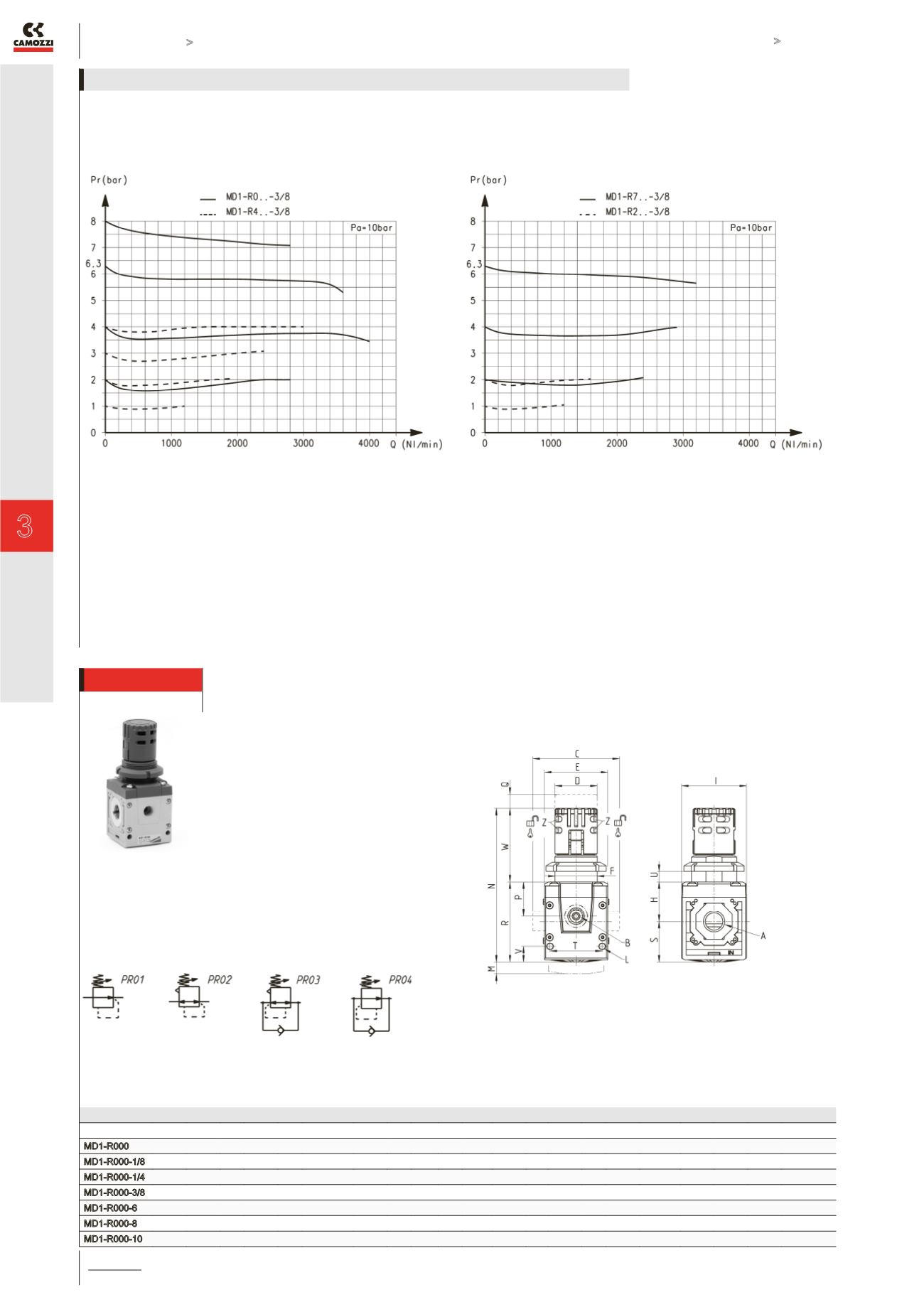

DIAGRAMMI DI PORTATA per regolatori con pressioni di lavoro 2, 4, 7, 10 bar
Regolatori di pressione Serie MD - ingombri
Legenda simboli pneumatici:
PR01 = regolatore senza relieving
PR02 = regolatore con relieving
PR03 = regolatore con relieving
e valvola di by-pass
PR04 = regolatore senza relieving
con valvola di by-pass
Mod.
A B C D E
F
H I
L M N P Q R S T
U V W Z Peso (Kg)
MD1-R000
-
G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-1/8 G1/8 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-1/4 G1/4 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-3/8 G3/8 G1/8 42 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-6
Ø6 G1/8 47 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-8
Ø8 G1/8 62 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
MD1-R000-10 Ø10 G1/8 67 Ø28 42 M28X1,5 26.2 43 Ø4 16 102 22.7 4 53.2 27 34.6 0 ÷ 11 10.5 48.8 Ø3.2
0.2
