Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
3
Regolatori Serie MD
TRATTAMENTO >
CATALOGO
>
Release 8.8
/3.20.02
3
TRATTAMENTO

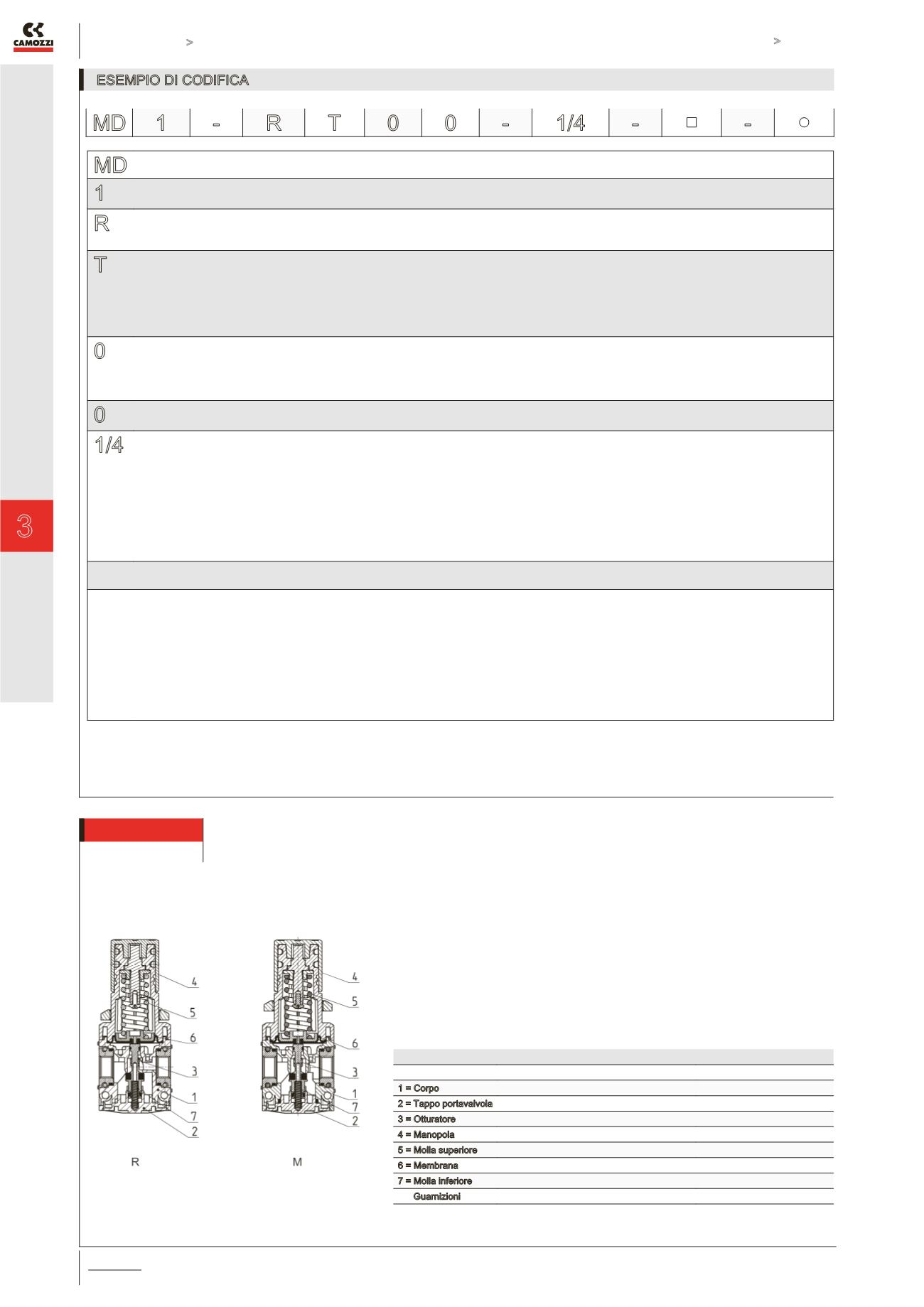

ESEMPIO DI CODIFICA
MD
SERIE
1
TAGLIA:
1 = 42 mm
R
TIPO DI REGOLATORE:
R = regolatore di pressione
M = regolatore di pressione Manifold
T
PRESSIONE DI LAVORO (1 bar = 14,5 psi):
0 = 0,5 ÷ 10 bar
2 = 0 ÷ 2 bar
4 = 0 ÷ 4 bar
7 = 0.5 ÷ 7 bar
T = tarato **
B = bloccato **
0
TIPO DI COSTRUZIONE:
0 = con relieving
1 = senza relieving
2 = con relieving e valvola di by-pass
3 = senza relieving, con valvola di by-pass
0
MANOMETRO:
0 = senza manometro (con attacco 1/8)
1/4
ATTACCHI (IN - OUT)*:
= senza boccole
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = tubo Ø6
8 = tubo Ø8
10 = tubo Ø10
* NB: se la boccola in ingresso (IN) è diversa da quella in uscita (OUT) devono essere indicate entrambe le dimensioni.
Esempio: MD1-R020-1/4-10
** NB: SE IL REGOLATORE E’ TARATO O BLOCCATO, DOPO GLI ATTACCHI INSERIRE LA PRESSIONE IN INGRESSO “■” E LA PRESSIONE IN USCITA “●”
PRESSIONE IN INGRESSO:
■ = inserire il valore della pressione in alimentazione
PRESSIONE IN USCITA:
● = inserire il valore della pressione IN USCITA per il regolatore BLOCCATO oppure
il valore massimo della pressione REGOLABILE per il regolatore TARATO
Esempio regolatore tarato con Pressione in ingresso = 6.3 bar e Pressione in uscita = 4.5 bar
Codice completo: MD1-RT00-1/4-6.3-4.5
MD 1 -
R T 0 0 -
1/4 -
■ -
●
PARTI
MATERIALI
1 = Corpo
Poliammide
2 = Tappo portavalvola
Poliammide
3 = Otturatore
Ottone
4 = Manopola
Poliammide
5 = Molla superiore
Acciaio Zincato
6 = Membrana
NBR
7 = Molla inferiore
Acciao INOX
Guarnizioni
NBR
Regolatori di pressione Serie MD - materiali
R = regolatore di pressione
M = regolatore di pressione Manifold
