Prodotti destinati all’industria.
Condizioni generali di vendita disponibili sul sito
www.camozzi.com.
3
Filtri-regolatori Serie MD
TRATTAMENTO >
CATALOGO
>
Release 8.8
/3.30.02
3
TRATTAMENTO

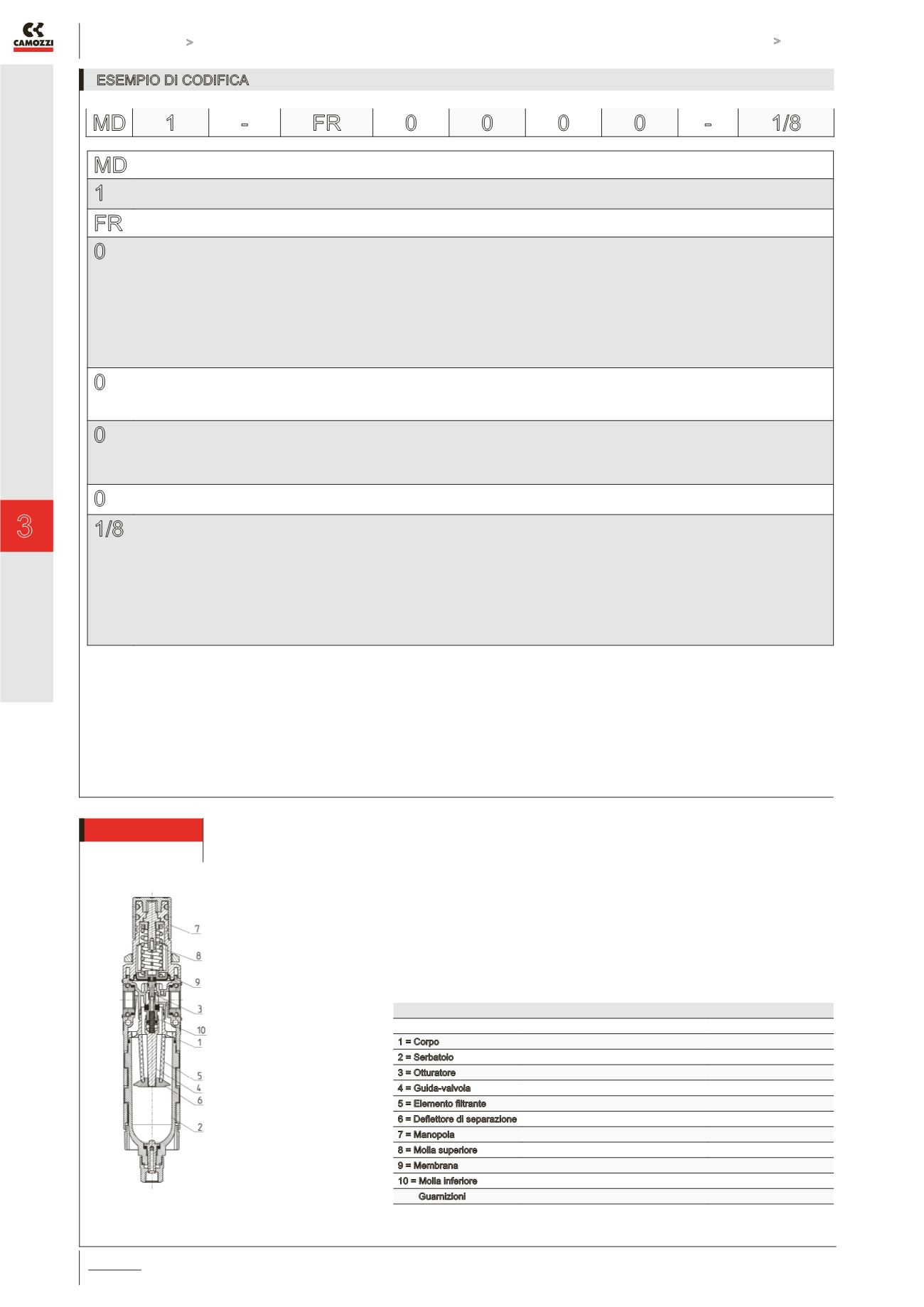

ESEMPIO DI CODIFICA
MD
SERIE
1
DIMENSIONE:
1 = 42 mm
FR
FILTRO-REGOLATORE
0
ELEMENTO FILTRANTE E TIPO DI COSTRUZIONE:
0 = 25 µm con relieving
1 = 5 µm con relieving
2 = 25 µm senza relieving *
3 = 5 µm senza relieving *
4 = 25 µm con relieving e valvola di by-pass
5 = 5 µm con relieving e valvola di by-pass
6 = 25 µm senza relieving, con valvola di by-pass *
7 = 5 µm senza relieving, con valvola di by-pass *
* opzione disponibile solo con la scelta scaricatore semiautomatico-manuale
0
TIPO DI SCARICATORE DI CONDENSA:
0 = scaricatore semiautomatico-manuale
5 = scaricatore automatico a depressione protetto
8 = scarico diretto G1/8
0
PRESSIONE DI LAVORO (1 bar = 14,5 psi):
0 = 0,5 ÷ 10 bar
2 = 0 ÷ 2 bar
4 = 0 ÷ 4 bar
7 = 0,5 ÷ 7 bar
0
MANOMETRO:
0 = senza manometro (con attacco 1/8)
1/8
ATTACCHI (IN - OUT) **:
= senza boccole
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = tubo Ø6
8 = tubo Ø8
10 = tubo Ø10
** NB: se la boccola in ingresso (IN) è diversa da quella in uscita (OUT) devono essere indicate entrambe le dimensioni.
Esempio: MD1-FR0000-1/4-1/8
MD 1
-
FR 0
0
0
0 -
1/8
PARTI
MATERIALI
1 = Corpo
Poliammide
2 = Serbatoio
Policarbonato
3 = Otturatore
Ottone
4 = Guida-valvola
Poliacetalica
5 = Elemento filtrante
Polietilene
6 = Deflettore di separazione
Poliacetalica
7 = Manopola
Poliammide
8 = Molla superiore
Acciaio Zincato
9 = Membrana
NBR
10 = Molla inferiore
Acciaio INOX
Guarnizioni
NBR
Filtri-regolatori di pressione Serie MD - materiali
