Gruppi assemblati Serie MD CATALOGO
3
/3.50.03 3
> Release 8.8 TRATTAMENTO >
TRATTAMENTO
MD SERIE
1 ( 1 ) DIMENSIONE:
1 = 42 mm
-
V01 ( 2 )
[ * ]
MODULO + [ * ] (per configurare i moduli, vedi pagine singolo componente):
F... = Filtro
FC... = Filtro a coalescenza
FCA... = Filtro a carboni attivi
R... = Regolatore di pressione
L... = Lubrificatore
FR... = Filtro-Regolatore
V... = Valvole d’intercettazione
AV... = Avviatore Progressivo
B... = Modulo di derivazione
Dopo ogni singolo modulo è possibile aggiungere i seguenti ACCESSORI:
REGOLATORE, FILTRO-REGOLATORE E REGOLATORE MANIFOLD
+A01 = M043-P04 (manometro)
+A02 = M043-P06 (manometro)
+A03 = M043-P10 (manometro)
+A04 = M043-P12 (manometro)
+A05 = SWCN-P10-P3-2 (pressostato)
+A06 = SWCN-P10-P4-2 (pressostato)
+A07 = SWCN-P10-P4-M (pressostato)
+A08 = PG010-PB-1/8 (manometro)
VALVOLA D’INTERCETTAZIONE ...V01 / V16 / V36
+A25 = 2901 1/8 (silenziatore)
+A26 = 2921 1/8 (silenziatore) - scelta consigliata
+A27 = 2931 1/8 (silenziatore)
+A28 = 2938 1/8 (silenziatore)
+A01 = M043-P04 (manometro)
+A02 = M043-P06 (manometro)
+A03 = M043-P10 (manometro)
+A04 = M043-P12 (manometro)
+A05 = SWCN-P10-P3-2 (pressostato)
+A06 = SWCN-P10-P4-2 (pressostato)
+A07 = SWCN-P10-P4-M (pressostato)
+A08 = PG010-PB-1/8 (manometro)
AVVIATORE PROGRESSIVO E MODULO DI DERIVAZIONE 5 VIE
+A15 = PM11-NC (pressostato montato superiormente)
+A16 = PM11-NA (pressostato montato superiormente)
+A17 = PM681-1 (pressostato montato superiormente)
+A18 = PM681-3 (pressostato montato superiormente)
+A19 = PM11-SC + S2520 1/8-1/4 (pressostato con raccordo montato superiormente)
+A05 = SWCN-P10-P3-2 (pressostato montato frontalmente)
+A06 = SWCN-P10-P4-2 (pressostato montato frontalmente)
+A07 = SWCN-P10-P4-M (pressostato montato frontalmente)
+A08 = PG010-PB-1/8 (pressostato montato frontalmente)
BOCCOLA INTERMEDIA DI GIUNZIONE CON DERIVAZIONE (MD1-B)
+A17 = PM681-1 (pressostato montato superiormente)
+A18 = PM681-3 (pressostato montato superiormente)
VALVOLA D’INTERCETTAZIONE ...V16
+A35 = U7H (bobine 12V DC)
+A36 = U77 (bobine 24V DC)
+A37 = U79 (bobine 48V DC)
+A38 = U7K (bobine 110V AC)
+A39 = U7J (bobine 230V AC)
+A40 = G7H (bobine 12V DC)
+A41 = G77 (bobine 24V DC)
+A42 = G79 (bobine 48V DC)
+A43 = G7K (bobine 110V AC)
+A44 = G7J (bobine 230V AC)
F000 ( 3 ) vedi MODULO (2) + [ * ]
R000 ( 3 ) vedi MODULO (2) + [ * ]
L00 ( 3 ) vedi MODULO (2) + [ * ]
V16 ( 3 ) vedi MODULO (2) + [ * ]
-
8 ( 4 ) ATTACCHI (IN - OUT)**:
= senza boccole
1/8 = G1/8
1/4 = G1/4
3/8 = G3/8
6 = tubo Ø6
8 = tubo Ø8
10 = tubo Ø10
-
LH ( 5 ) DIREZIONE DI FLUSSO:
= da sinistra a destra (standard)
LH = da destra a sinistra
nx = la combinazione “(3) + (*)” è ripetibile “n” volte
** NB: se la boccola in ingresso (IN) è diversa da quella in uscita (OUT) devono essere indicate entrambe le dimensioni. Esempio: MD1-V01F000R000-3/8-8

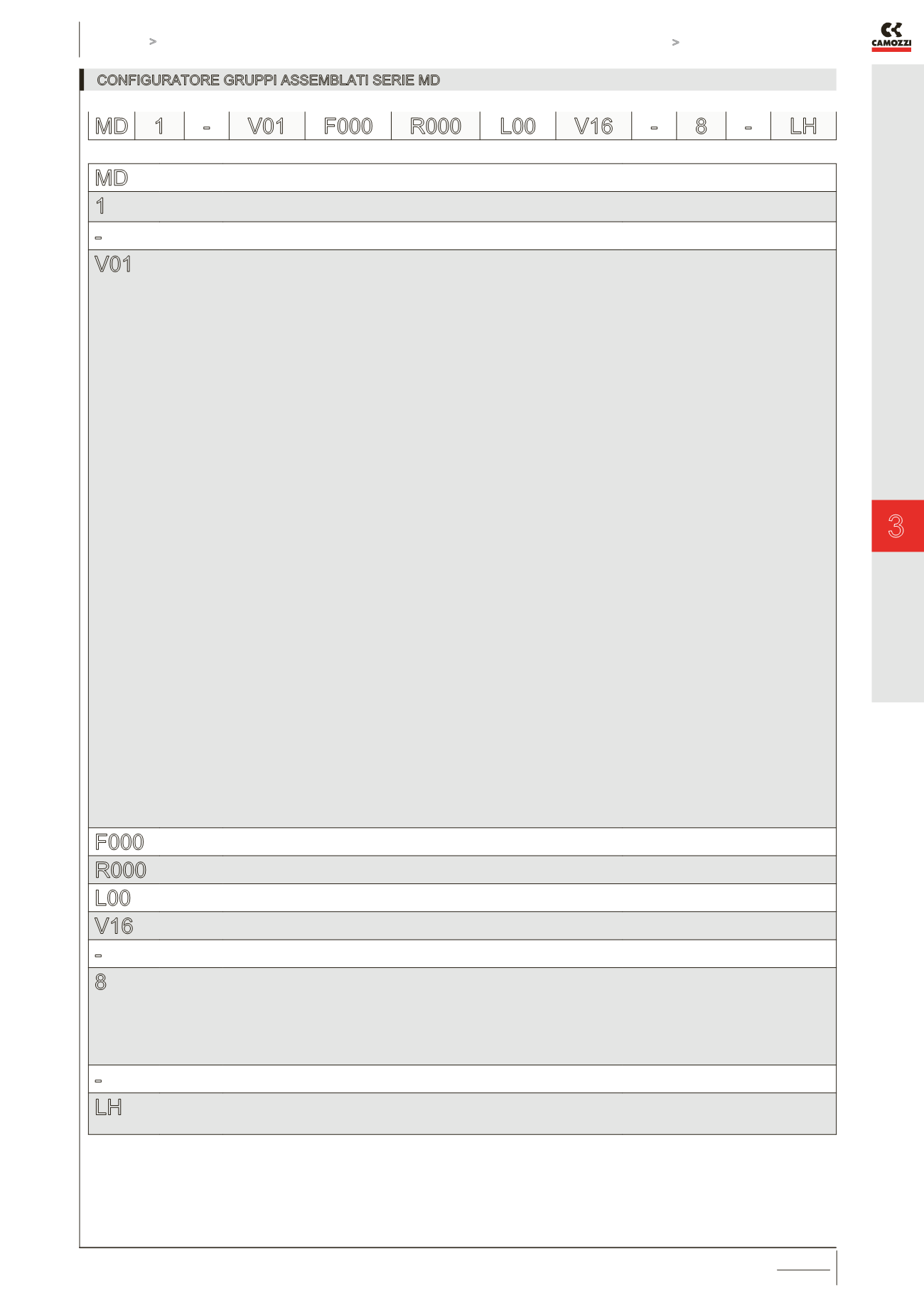

CONFIGURATORE GRUPPI ASSEMBLATI SERIE MD
MD 1 - V01 F000 R000 L00 V16 - 8 - LH
