Raccordi super-rapidi Serie 6000
COLLEGAMENTO >
CATALOGO
>
Release 8.8
/1.05.01
4
COLLEGAMENTO

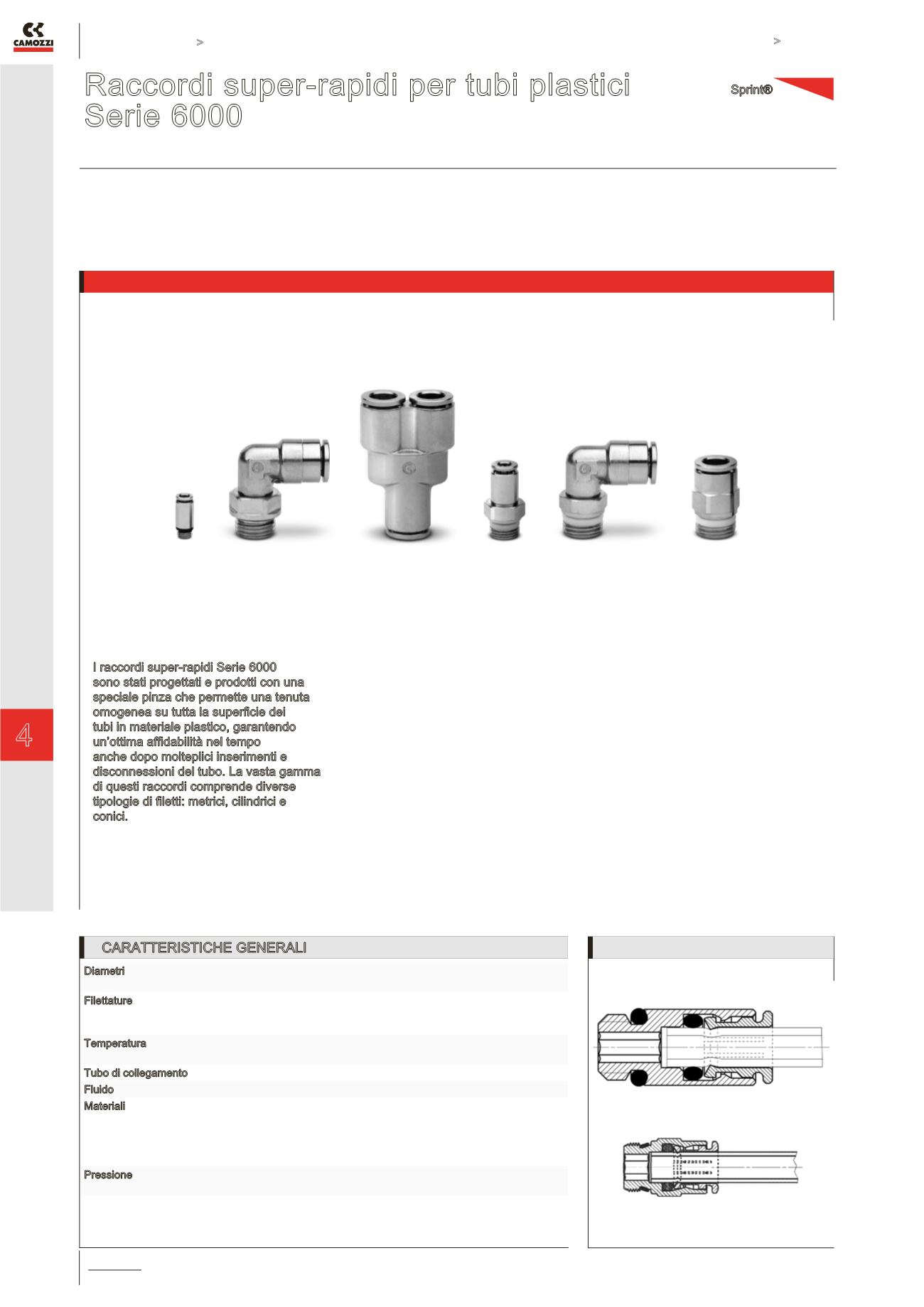

Raccordi super-rapidi per tubi plastici
Serie 6000
I raccordi super-rapidi Serie 6000
sono stati progettati e prodotti con una
speciale pinza che permette una tenuta
omogenea su tutta la superficie dei
tubi in materiale plastico, garantendo
un’ottima affidabilità nel tempo
anche dopo molteplici inserimenti e
disconnessioni del tubo. La vasta gamma
di questi raccordi comprende diverse
tipologie di filetti: metrici, cilindrici e
conici.
I modelli Sprint, con sistema brevettato,
sono caratterizzati dall’adattabilità dei
filetti maschi con i filetti femmina anche
con superfici non piane sia Cilindriche
che Coniche. Questo è possibile grazie
ad un anello in Teflon posizionato sul
filetto maschio, che garantisce una
tenuta eccellente tra i due filetti.
»
»
Disponibile anche il
modello “Stop Fitting” con
autoritenuta che impedisce
il rilascio del flusso d’aria
quando viene scollegato
il tubo e lo ripristina
una volta ricollegato
Diametri esterni tubo: 3, 4, 5, 6, 8, 10, 12, 14, 16 mm
Filetti dei raccordi: metrici (M3, M5, M6, M7), cilindrici (G1/8, G1/4,
G3/8, G1/2, G3/4), conici (R1/8, R1/4, R3/8, R1/2)
Raccordo con tubo di collegamento
CARATTERISTICHE GENERALI
Diametri
ø 4 - 5 - 6 - 8 - 10 - 12 - 14 - 16 mm
mod. Micro: ø 3 - 4 - 6 - 8 - 10 mm
Filettature
GAS conico ISO 7 (BSPT) GAS cilindrico ISO 228 (BSP); M5-M6 e altri
filetti metrici a richiesta; NPT su richiesta
mod. Micro: M3 - M5 - M7 - G1/8 - G1/4
Temperatura
-20°C ÷ 80°C (vedere caratteristiche tubi impiegati)
mod. Micro: -10°C ÷ 80°C (vedere caratteristiche tubi impiegati)
Tubo di collegamento Rilsan, Poliamide 6-11-12, polietilene, PU, Poliestere Hytrel
Fluido
aria compressa (per altri tipi di fluidi consultare i nostri tecnici)
Materiali
mod. standard: corpo e pinza in OT nichelato, O-ring in NBR,
guarnizioni filetto in PTFE - NBR - PA
mod. con autoritenuta: corpo e pinza in OT nichelato, otturatore in OT,
molla in acciaio INOX, O-Ring in NBR,
guarnizioni filetto in PTFE
Pressione
mod. standard: -0,9 ÷ 16 bar (vedere tubi)
mod. con autoritenuta: 0 ÷ 16 bar
Sprint®
