1

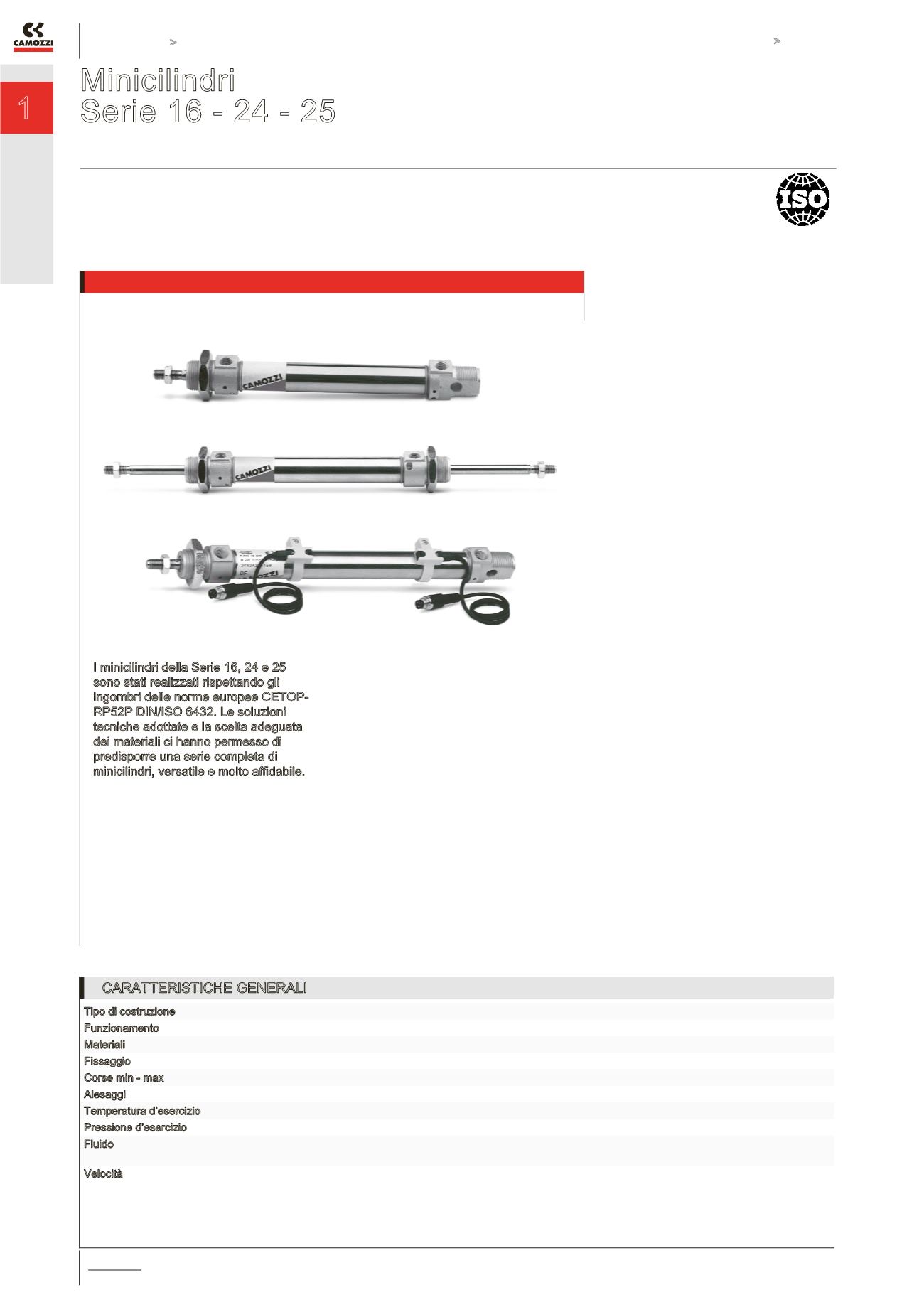

Minicilindri Serie 16 - 24 - 25
MOVIMENTO >
CATALOGO
>
Release 8.8
/1.05.01
1
MOVIMENTO
Minicilindri
Serie 16 - 24 - 25
Serie 16: ø 8, 10, 12 mm
Serie 24: ø 16, 20, 25 mm - magnetici
Serie 25: ø 16, 20, 25 mm - magnetici, ammortizzati
I minicilindri della Serie 16, 24 e 25
sono stati realizzati rispettando gli
ingombri delle norme europee CETOP-
RP52P DIN/ISO 6432. Le soluzioni
tecniche adottate e la scelta adeguata
dei materiali ci hanno permesso di
predisporre una serie completa di
minicilindri, versatile e molto affidabile.
Il particolare sistema di unione
(bordatura) fra camicia e testata
assicura la perfetta linearità di tutti i
particolari. Poiché questi cilindri possono
essere soggetti a cicli molto elevati,
sono stati corredati di ammortizzatori di
fine corsa (fissi) meccanici per ridurre la
fatica dei materiali impiegati.
La Serie 24-25 è predisposta per il
montaggio di sensori magnetici.
La Serie 25, inoltre, è stata realizzata
con ammortizzatori pneumatici di fine
corsa regolabili.
Gli accessori di corredo di questi cilindri
ne consentono svariati fissaggi.
»
»
Semplice e doppio effetto
»
»
CETOP RP52-P
DIN/ISO 6432
»
»
Stelo e camicia in INOX
»
»
Testate in alluminio
anodizzato
CARATTERISTICHE GENERALI
Tipo di costruzione
bordato
Funzionamento
a semplice e doppio effetto
Materiali
testate AL anodizzato - stelo e camicia inox - pistone AL - guarnizioni NBR - PU - altri vedi codifica
Fissaggio
ghiera - flangia - piedini - controcerniera
Corse min - max
Serie 16 ø 8 ÷ ø 10: 10 - 250 mm - Serie 16: ø 12: 10 - 300 mm - Serie 24 e 25 ø 16: 10 - 600 mm; ø 20 - ø 25: 10 - 1000 mm
Alesaggi
Serie 16: ø 8, 10, 12 - Serie 24 e 25: ø 16, 20, 25
Temperatura d’esercizio 0°C ÷ 80°C (con aria secca -20°C )
Pressione d’esercizio 1 ÷ 10 bar (doppio effetto); 2 ÷ 10 bar (semplice effetto)
Fluido
aria filtrata, senza lubrificazione. Nel caso si utilizzasse aria lubrificata, si consiglia olio ISOVG32 e di non interrompere mai la
lubrificazione.
Velocità
10 ÷ 1000 mm/sec (senza carico)
